470型一般指有效覆盖宽度470mm的直立锁边/暗扣式压型钢板，常见编号是 YX51-470、YX65-470、YX66-470。 它和你前面说的“780大波浪板”不是同一类：780多用于明钉固定墙面，470多用于屋面的暗扣锁边系统。
470型主要特点
表格
下载为表格
导出为图片
| 项目 | 说明 |
|---|---|
| 板型 | 直立锁边/暗扣式压型钢板，常见YX51-470、YX65-470、YX66-470 |
| 有效宽度 | 470mm |
| 波高 | 常见50–66mm，部分产品约65–66mm |
| 安装方式 | 通过滑动支座暗扣固定，板面360°锁边咬合，无外露自攻钉 |
| 防水方式 | 锁边咬合+堵头/密封构造，减少钉孔渗漏风险 |
| 常用基板 | 彩涂钢板、镀铝锌钢板，也有铝镁锰、TPO复合金属板等做法 |
| 适用场景 | 工业厂房、物流仓储、公共建筑屋面，尤其适合大跨度、多雨大风地区 |
为什么工程里常用它
防水更稳：表面没有穿透螺钉，雨水不容易从钉孔渗入。
抗风揭好：锁边咬合后整体性强，配合滑动支座，抗风性能优于普通明钉板。
能适应热胀冷缩：滑动支座可以释放板材温度变形，减少起鼓、开裂、拉裂风险。
单坡可做得较长：屋面板可通长铺设，减少横向搭接。
便于后期加光伏：可用非穿透夹具固定在锁边处，不破坏屋面板。
选型时要注意
确认波高和板型：YX51-470、YX65-470、YX66-470波高不同，支座和锁边设备要匹配。
确认基板厚度和镀层：屋面常用0.5–0.8mm，具体按风荷载、檩距和设计要求定。
确认涂层：普通厂房PE即可，腐蚀环境或高耐久要求可选HDP/PVDF。
确认是彩钢还是铝镁锰：铝镁锰更耐腐、更轻，但价格通常更高。
确认是否含支座、堵头、天沟、收边：470系统不能只按“板价”比价，支座和节点配件很关键。

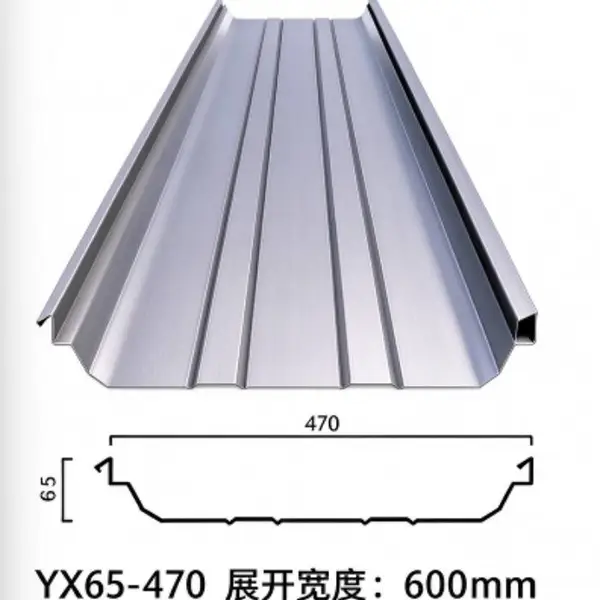

础型号参数
· 型号：YX65-470
· 波高：65 mm
· 有效覆盖宽度：470 mm
· 原料展开宽度：600 mm
· 锁边形式：360° 直立锁边（高立边暗扣式）
· 适用材质：铝镁锰合金 / 彩涂钢卷
· 常规基板厚度：0.5mm、0.6mm、0.7mm、0.8mm、0.9mm、1.0mm
· 板长：按需定制（受运输限制）
截面关键尺寸（辊压生产用）
1. 左右公母锁口（咬合肋）高度：65mm，锁口为 360 度咬合结构，防止雨水渗透
2. 板底共 4 条小加强筋（中间平板区域，提升板面刚度）
3. 有效铺装宽度：470mm，两块板咬合后，搭接不占用有效宽度
4. 原料毛坯宽度：600mm，辊压成型后成品有效宽 470mm
图纸类型说明
1. 简易截面示意图（你图片这种）：用于报价、产品宣传；只标注波高、有效宽、展开宽。
2. 生产级精细 CAD 瓦型图纸（辊压模具用）：
· 完整标注每一段折弯长度、折弯角度、圆角 R 值
· 公扣、母扣锁口的精准轮廓尺寸
· 板底 4 条小筋的位置、深度、圆弧
· 板厚回弹补偿尺寸，这个图纸是辊压设备厂家 / 模具厂专用，属于生产工艺图纸
3. 工程深化图纸：包含屋面排布、支座节点、锁边节点、收边泛水配套图纸。
版型特点
· 高立边 65mm，排水能力强，适合大坡度屋面；360° 机械锁边，无外露螺钉，抗风揭性能***，多用于高铁站、体育馆、厂房金属屋面。
· 配套：铝合金固定支座（T 型支座），隐藏在板肋内部。
获取精细生产图纸的两种方案
1. 我可以给你输出CAD 文字版尺寸清单，你直接复制到 CAD 里绘制辊压生产截面图；
2. 如果你需要，我可以生成矢量轮廓描述，供绘图软件直接画出完整瓦型截面（含公母锁口、加强筋、全部折弯尺寸）。
核心结构卖点（360° 锁边）
1. 360° 机械咬合锁边，零外露螺钉 板与板之间通过锁边机咬合锁死，屋面表面没有穿透性螺丝，从根源***螺钉孔渗水风险，防水可靠性远高于普通彩钢瓦。
2. 65mm 高立边，排水性能强 65mm 高肋，雨水流速快，不易积水；适合低坡度屋面，也能应对暴雨工况，减少屋面渗漏隐患。
3. 隐藏式 T 型支座固定，抗风揭能力优异 固定支座藏在板肋内部，不破坏板面；支座可随温度伸缩滑动，释放热胀冷缩应力，避免板面起鼓、拉裂，高铁站、大型场馆、厂房优选。
