便携式农作物生长监测设备 IN-G30 叶面积指数测量仪 冠层分析仪 来因科技
突破底部观测盲区：作物冠层垂直分布数据的获取价值与方法
在现代农业生产与育种科研中，光能利用率一直是衡量作物群体质量的核心指标。无论是育种专家筛选高光效株型，还是农技人员指导密植栽培，都离不开对作物冠层结构的精准解析。然而，长期以来，由于技术手段的限制，我们在获取冠层数据时往往面临一个尴尬的局面——只能“仰视”。传统的观测手段多立足于冠层底部向上拍摄，这种方式虽然能够获取一定量的参数，但对于群体内部复杂的垂直分布状况，往往存在严重的“数据盲区”。
随着智慧农业设备的迭代升级，如何穿透冠层表层，深入群体内部获取垂直分布数据，已成为突破育种瓶颈、实现精细化管理的关键。
传统底部观测的“数据盲区”
在作物生长的中后期，尤其是玉米、水稻等高秆作物封垄后，群体内部的光环境变得***复杂。传统的观测方法通常是在冠层底部架设仪器，利用冠层分析仪从下向上拍摄半球图像，基于比尔-朗伯定律通过间隙率反演叶面积指数（LAI）等参数。
这种方法在理论上是成熟的，但在实际应用中却存在明显的局限性。底部观测默认冠层叶片分布是随机且均匀的，但真实的田间情况往往并非如此。作物群体中上部通常是光合作用最活跃的“源”库，而光截获效率的高低往往取决于中上部叶片的伸展角度与空间分布。仅靠底部向上的单一视角，无法精准捕捉冠层中不同高度的光截获差异，导致对群体光环境的评估出现系统性偏差。
特别是对于育种科研人员而言，两个不同株型的品种，可能底部的LAI数值接近，但群体内部的光分布截然不同，最终导致产量差异巨大。如果数据不能反映这种垂直差异，育种筛选的准确性便无从谈起。这正是传统观测手段亟需升级的痛点所在。
摇臂式探头：深入冠层内部的“眼睛”
为了解决这一痛点，科研设备研发开始向“侵入式”无损测量转型。***的植物冠层图像分析仪在设计上做出了突破性改进，其核心创新在于引入了摇臂式探头设计。不同于传统设备必须依赖三脚架在底部固定观测，这种新型分析仪将鱼眼镜头安装在轻质摇臂的***。
这一设计的实际应用价值极高。在田间操作中，研究人员可以将镜头水平向前或垂直向上伸入到冠层的不同高度。这种“分层测量”的能力，使得仪器能够像“眼睛”一样深入作物群体内部，快速获取群体内光透过率和叶面积指数的垂直分布图。镜头内置的万向平衡接头，***了鱼眼镜头在伸入冠层后能自动保持水平状态，无需人工反复调平，既***了数据的准确性，又***提升了野外作业效率。
值得一提的是，针对田间试验中常见的缺株、边行效应等干扰因素，该冠层分析仪配套的分析软件具备了图像屏蔽功能。在处理半球图像时，操作者可以手动屏蔽掉操作者身影、地物景象或不合理的冠层边缘部分，确保分析区域仅包含有效冠层结构，从而剔除了无效数据带来的误差。
多维参数构建精准光环境模型
数据的价值在于其对物理环境的还原度。通过深入冠层内部的分层观测，我们能够获取远超传统手段的丰富参数。这不仅包括基础的叶面积指数（LAI），还涵盖了叶片平均倾角（MTA）、树冠开阔度（DIFN）以及不同太阳高度角下的直射辐射透过率等十余项关键指标。
以光合有效辐射（PAR）为例，该设备内置了25个PAR传感器的测量杆，能够同步监测400nm～700nm波长范围内的光合有效辐射。这种高精度的传感器阵列配合高达2592 × 1944分辨率的鱼眼图像捕捉探头，能够构建出精细的群体内部光环境模型。
对于科研人员来说，这些多维数据的意义在于“量化”。通过测量不同天顶角（0°～90°）和方位角（360°）分割区域内的间隙率，结合比尔定律，可以***计算出冠层的消光系数。消光系数是反映作物株型紧凑程度的关键指标，它直接决定了光线在群体中的衰减速度。只有掌握了这一参数的垂直分布规律，才能科学地评价一个品种是否具备耐密植潜力，或者现有的种植密度是否已经导致群体内部光胁迫。
此外，自动化阈值调节功能的应用，有效避免了人工设置阈值带来的主观误差。系统通过算法自动区分植被像素与天空像素，使得在不同光照条件下获取的数据具有极高的一致性。这种数据驱动的分析逻辑，正是现代冠层分析仪区别于传统简易测量工具的核心竞争力。
从数据到决策的高光效育种应用
所有精细的测量最终都服务于决策。对于规模化农场负责人和农技推广人员而言，获取LAI和PAR数据并非目的，目的是指导施肥与调控。例如，通过垂直分布数据，可以判断作物冠层中部的透光率是否满足光合需求，进而科学指导氮肥的施用量，避免因过量施氮导致叶片徒长、群体郁闭。
在育种领域，这一技术的应用更为深远。育种家利用垂直分布数据，可以精准评估新品种的光截获能力。通过分析叶倾角在不同层次的分布，筛选出“上挺下拔”的理想株型，从几何结构上优化群体受光姿态。这种基于数字化表型的育种策略，将传统的“经验育种”推向了“设计育种”的新高度。
同时，现代冠层分析仪已经实现了数据的云端互联。实时显示的GPS定位信息，明确了每一组数据的地理坐标，检测数据可直接上传至专属云农业数据中心。对于农业院校师生而言，这意味着可以在实验室回溯田间场景，进行深度建模分析；对于跨区域的科研项目，云数据中心能够汇聚多点、多时期的冠层结构数据，为构建作物生长模型提供海量基础样本。
作物冠层不仅仅是一个二维的覆盖度数值，更是一个复杂的三维立体空间。掌握冠层垂直分布数据的获取能力，意味着我们终于能够看清作物群体内部的“隐秘世界”。从底部的仰视到内部的平视，这一观测视角的转变，带来的不仅是数据维度的丰富，更是育种思维与管理模式的革新。随着高精度冠层分析仪等工具的普及，我们有理由相信，未来的农业生产将更加精准、高效，向着更高光效的目标稳步迈进。
一．用途
冠层分析仪根据各种图像处理手段提取多个角度的冠层间隙率，采用装配鱼眼镜头的相机从树冠下向上拍摄冠层照片，利用间隙率参数来反演出各种冠层参数，导田园合理施肥、现代化农场高效管理提供可靠的科学依据，广泛应用于农业、林业、植物等科学研究和生产指导。
二．测试原理与方法
植物冠层分析仪采用了冠层孔隙率与冠层结构相关的原理。它是根据光线穿过介质减弱的比尔定律，在对植物冠层定义了一系列假设前提的条件下，采用半理论半经验的公式，通过冠层孔隙率的测定，计算出冠层结构参数。这是目前世界上各种冠层仪一致采用的原理。在上述原理下，植物冠层图象分析仪采用的是对冠层下天穹半球图像分析测量冠层孔隙率的方法，该方法是各类方法中***和最省力、省时、快捷方便的方法。
三. 结构组成

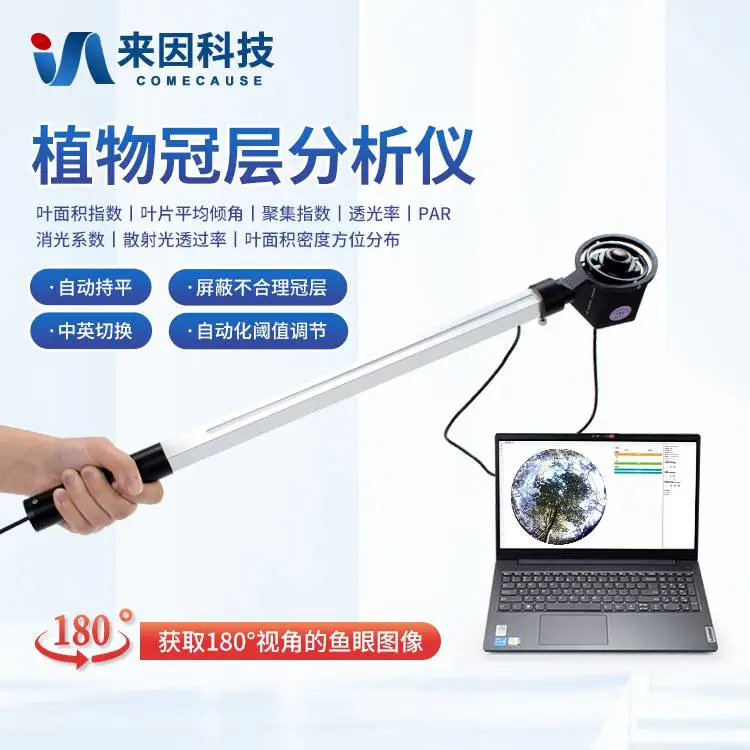

植物冠层分析仪由鱼眼图像捕捉探头（由鱼眼镜头及CMOS图像传感器组成）、内置25个PAR传感器的测量杆（摇臂）、笔记本电脑、图像分析软件组成。鱼眼探头安装在一个很轻的摇臂的***，它可以获取180°视角的鱼眼图像。图像的显示和存贮由配置的笔记本计算机完成。
四. 技术指标
1. 可测量指标：
叶面积指数（LAI）
叶片平均倾角（MTA）
聚集指数1（ACF）
聚集指数2（ACF）
树冠开阔度（DIFN）
郁闭度 （CC）
天空散射光透过率
不同太阳高度角下的植物冠层直射辐射透过率（间隙率 透光率）
不同太阳高度角下冠层的消光系数
叶面积密度的方位分布（不透光率）
光合有效辐射（PAR）
2. 镜头角度：180°
3. 分辨率：2592 × 1944
4. 测量范围：天顶角由0°——90°(180°鱼眼镜头)可分割成十个区域，方位角360°亦可分割成十个区域
5. PAR感应范围：感应光谱400nm——700nm
6. 测量范围0——3000μmol/㎡?S
7. 分析软件：植物冠层分析系统
8. 重量：500g
9. 工作及存储环境：-10℃——55℃ ≤85%相对湿度
10. 传输接口：USB
五、冠层分析仪功能特点
1. 鱼眼镜头可自动保持水平状态：专门为植物冠层结构测量设计的小型鱼眼摄像镜头安装在手持式万向平衡接头上，可自动保持镜头处于水平状态，无需三角架；
2. 鱼眼镜头可以伸入至冠层中：镜头安装在摇臂一端，由于小巧和带有测量杆，可以方便地水平向前或垂直向上伸入到冠层不同高度处，快速地进行分层测量，测出群体内光透过率和叶面积指数垂直分布图；
3. 图像分析软件：图像分析软件可以任意定义图像分析区域（天顶角可分10区，方位角可分10区）。
4. 可屏蔽不合理冠层部分：对不同方向的冠层进行区域性分析时，可以任意屏蔽地物景象和不合理的冠层部分（如缺株、边行问题等）。
5. 自动化阈值调节，避免主观设置阈值导致增大误差
6
6.实时显示GPS卫星定位经纬度，明确当前检测位置
7.检测结果可直接传至专属云农业数据中心，配备专属云农业数据中心账户
8. 数据浏览：可浏览历史数据
9. 内置中英文双语显示，一键切换
10.可批量检测、批量导出
11.软件只适配Windows 10及Windows 10以上系统。
