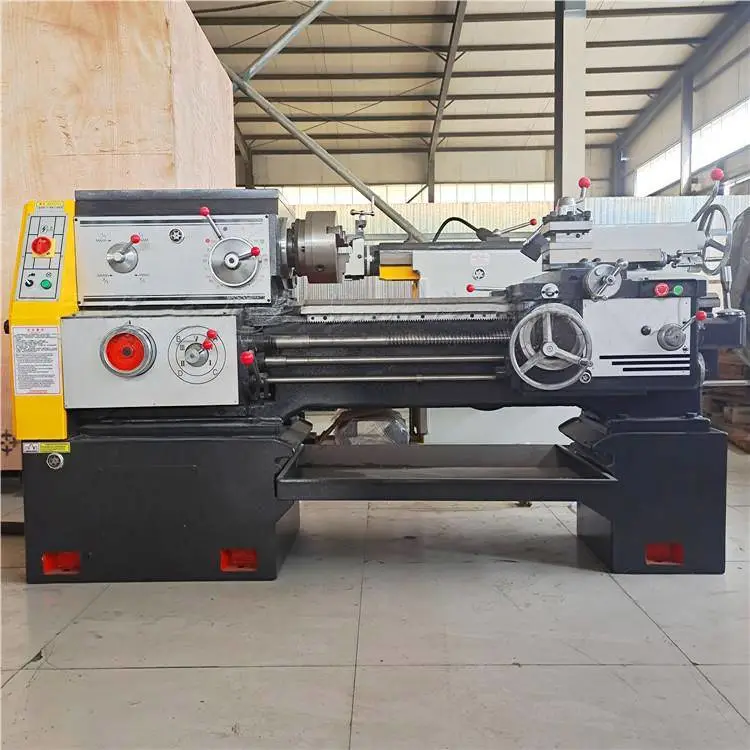

CA6140普通卧式车床的组成及功能
(1)主轴箱。它固定在机床身的左端，装在主轴箱中的主轴(主轴为中空，不仅可以用于***的棒料的加工及机床线路的铺设还可以增加主轴的刚性)，通过夹盘等夹具装夹工件。主轴箱的功用是支撑并传动主轴，使主轴带动工件按照规定的转速旋转。
(2)床鞍和刀架部件。它位于床身的中部，并可沿床身上的刀架轨道做纵向移动。刀架部件位于床鞍上，其功能是装夹车刀，并使车刀做纵向、横向或斜向运动。
(3)尾座。它位于床身的尾座轨道上，并可沿导轨纵向调整位置。尾座的功能是用后尖支撑工件。在尾座上还可以安装钻头等加工刀具，以进行孔加工。
(4)进给箱。它固定在床身的左前侧、主轴箱的底部。其功能是改变被加工螺纹的螺距或机动进给的进给量。
(5)溜板箱。它固定在刀架部件的底部，可带动刀架一起做纵向、横向进给、快速移动或螺纹加工。在溜板箱上装有各种操作手柄及按钮，工作时工人可以方便地操作机床。
(6)床身。床身固定在左床腿和右床腿上。床身是机床的基本支撑件。在床身上安装着机床的各个主要部件，工作时床身使它们保持准确的相对位置。
该系统由SIEMENS 802S系统、接口电路、驱动线路及步进电机等组成，另外还配有自动转塔刀架、主轴变频调速器及主轴编码器等，。其主要技术性能和参数如下：
(1)系统控制部分。采用SIEMENS 802S系统，键盘和显示部分装在面板上。
(2)系统软件具有若干指令。其中加工指令有
直线、斜线、螺纹、锥螺纹和圆弧等5条指令。可实现车削外圆、端面、台阶、割槽、锥度、倒角、螺纹、顺圆弧和逆圆弧等操作。控制指令有结束循环、暂停、延时、延时换刀、编码换刀、通讯等，与加工指令配合，可加工出各种较复杂的零件。
(3)系统环境工作条件。温度-10~+40℃；湿度为40% ~80%。
(4)输入电网电压。交流(220±22)V；频率为50Hz;电流为1·5A。
(5)步进电机。BYG550C-2型电机两台，驱动电压为110V，相电流为2·5A，步距角为0·36°/步，静力距为12N。
机床主传动的作用是把电机的转速和转矩通过一定途径传给主轴,使工件以不同的速度运动,主传动性能的好坏,直接影响零件的加工质量和生产效率。考虑到改造的经济性,可乘用机床原有的普通三相异步交流电动机拖动。考虑到加工过程中当电网电压和切削力矩发生变化时,电机的转速也会随之波动,直接影响加工零件的表面粗糙度。因此为提高加工精度,实现主轴自动无级变速,在主轴上增加了交流异步电动机变频调速系统,从而不需进行机械换档。针对机床要求具有螺蚊切削功能,在主轴部位安装主轴脉冲发生器,所示。为***脉冲发生器与主轴等速旋转,即主轴转一周,主轴脉冲发生器也主轴脉冲发生器安装示意图转一周,主轴脉冲发生器的安装方式很重要。改装时,主轴传动必须经过原有CA6140车床主轴箱中58/58和33/33两级齿轮(实现1∶1)传递到原有CA6140车床的挂轮轴X,拆除挂轮留出空间,安装脉冲发生器,并用法兰盘固定。
