- 商品
- 详情
参数
- INA品牌
- KWSE25型号
- 滑动导轨种类
北京 顺义区
50天内发货
1000件
产品详情
德国舍弗勒集团旗下INA品牌，在精密轴承与直线运动技术领域具备深厚积累。KWSE25循环球轴承滑块是KWSE系列标准型号，采用六列滚珠满装结构，承载性能稳定，模块化设计适配性强，适用于工业自动化与精密机械的直线运动系统。

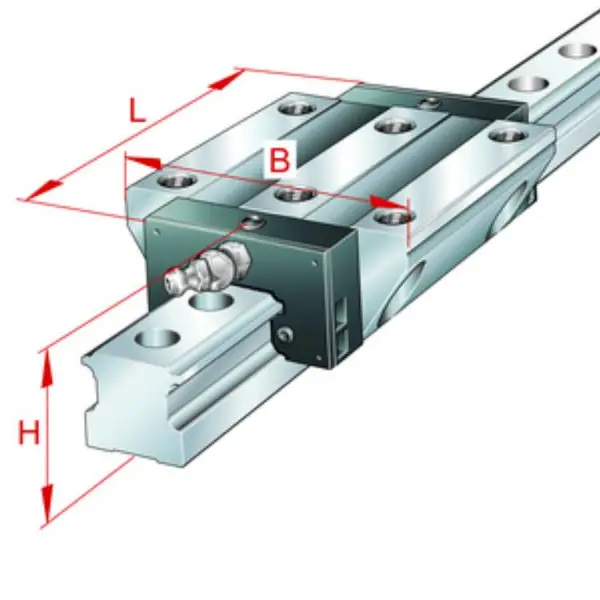

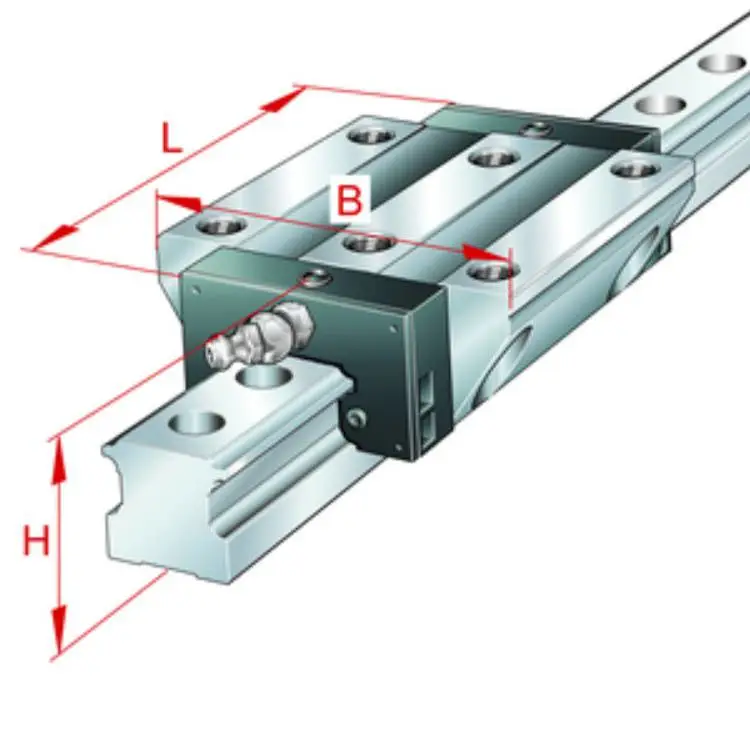

基本尺寸参数
| 参数项 | 参数值 |
| 产品型号 | KWSE25 |
| 长度 L | 81.8 mm |
| 宽度 B | 70 mm |
| 安装高度 H | 36 mm |
| 滑块质量 | 0.6–0.7 kg |
| 润滑接头位置 | 滑块端盖端面，上方引入 |
| 适配导轨单根长度 | 1980 mm（可约定延长至6米） |
结构设计与技术特点
KWSE25的核心优势在于六列滚珠差异化排布设计，外部四列滚珠接触角为45°，主要承受压缩载荷；内部两列接触角为60°，主要承受拉伸载荷。这种设计可实现多向载荷全覆盖，能承受侧向力、除运动方向外的所有轴向载荷及绕各轴的扭矩。
产品采用满滚珠预载结构，滚动体与滚道为两点接触设计，有效提升系统刚性。模块化设计便于安装与维护，润滑接头上方引入的设计，方便日常维护与集中供油系统适配。
额定载荷参数
| 型号 | 动态额定动负荷 C | 静态额定静负荷 C₀ |
| KWSE25（基本型号） | 28000 N | 67000 N |
| KWSE25-HL（派生型号） | 35300 N | 93700 N |
适用领域
KWSE25广泛应用于自动化机械、数控机床、印刷机械、包装机械、食品机械、电子设备、精密测试仪、喷涂设备、装配机械、医疗机械及机器人等领域。在高负载、长行程、高刚性要求的工况下，其承载性能与结构可靠性，可满足直线导引系统的使用需求。
