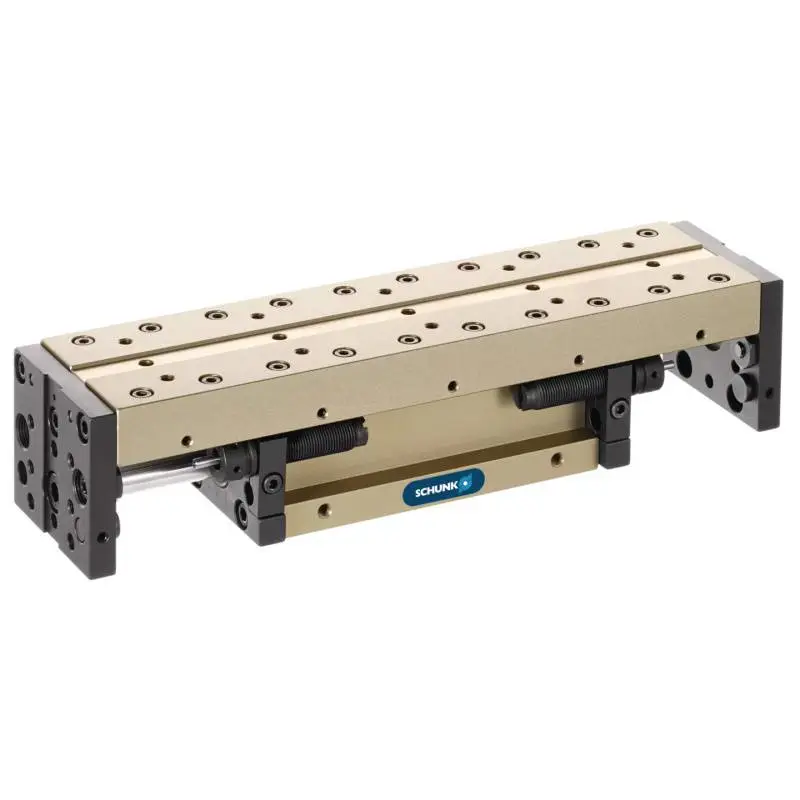

Schunk LM 100-H225属于德国雄克LM系列气动线性模组，面向自动化装配、物料转运工况开发，整体结构紧凑，可在狭小安装空间完成稳定直线往复动作，常配套拾放单元、柱式装配设备、多轴搬运机构使用。
性能参数
| 产品型号 | LM 100-H225 |
| 标准行程 | 225mm |
| 驱动结构 | 内置双作用气缸 |
| 6bar伸出推力 | 294N |
| 6bar缩回拉力 | 226N |
| 重复定位精度 | ±0.02mm |
| 活塞直径 | 25mm |
| 活塞杆直径 | 12mm |
| 单位行程耗气量 | 4.9 cm³/10mm |
| 整机长度 | 约570mm |
| 设备自重 | 约4.7kg |
| 适用气压区间 | 3~8bar，额定6bar |
| 防护等级 | IP40 |
| 工作环境温度 | 5℃~60℃ |
设计特点
模组主体壳体采用阳极氧化铝合金材质，自重较轻且具备一定抗腐蚀能力。内部导向机构选用预紧无间隙交叉滚柱导轨，可消除运动间隙，保障直线运行平顺度与定位稳定性。
设备采用气动驱动形式，配套气源需满足*** 8573-1:2010[7:4:4]过滤压缩空气标准。模组整体体积小巧，防护等级IP40，适配车间洁净生产环境，运行温度适配常规自动化产线工况。动力输出与气体消耗配比均衡，能够平衡负载驱动需求与用气消耗。
应用场景
小型零部件气动拾放单元，完成小件物料抓取与移位作业。
回转分度设备配套升降、上下料装载机构，实现工件有序流转。
三轴搬运自动化设备，搭配垂直工位与夹持器具完成多工序转运。
该线性模组依托刚性导轨与集成气缸结构，适配自动化装配、电子加工、包装设备等多条产线场景。
