电流柔性探头
电流柔性探头。CP9000L系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。 CP9000L系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度（典型值1%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。
一、电流柔性探头电气规格：
测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。
| 型号 | 灵敏度(mV/A) | 峰值 | 噪声(mV Vpp) | 衰减特性(%/ms) | 低频带宽-3dB(Hz) | 高频带宽-3dB(MHz) | 典型精度 | 绝缘电压值 | |
| 电流(kA) | dI/dt (kA/µs) | ||||||||
| CP9012L | 50 | 0.12 | 0.8 | 3 | 70 | 80 | 10 | 1% | 10kV |
| CP9030L | 20 | 0.3 | 2 | 2.5 | 40 | 50 | 10 | ||
| CP9060L | 10 | 0.6 | 4 | 8 | 3 | 3.5 | 10 | ||
| CP9120L | 5 | 1.2 | 8 | 14 | 0.9 | 1 | 10 | ||
| CP9300L | 2 | 3 | 20 | 7 | 0.7 | 0.8 | 10 | ||
| CP9600L | 1 | 6 | 40 | 5 | 0.5 | 0.6 | 10 | ||
| CP9121L | 0.5 | 12 | 40 | 3.5 | 0.35 | 0.4 | 10 | ||
| CP9301L | 0.2 | 30 | 40 | 3 | 0.2 | 0.2 | 10 | ||
| CP9601L | 0.1 | 60 | 40 | 3 | 0.1 | 0.1 | 10 | ||
| CP9122L | 0.05 | 120 | 40 | 3 | 0.06 | 0.05 | 10 | ||
二、电流柔性探头机械规格：
| 型号 | CP9000S | CP9000 | CP9000L |
| 柔性探头周长 典型值（可定制） | 80mm | 200mm | 600mm |
| 感应环本体直径 典型值 | 1.6mm | 3.8mm | 8mm |
| 柔性探头直径 典型值（可定制） | 25mm | 55mm | 150mm |
| 感应环连接线长 | 1米(可定制) | 2米(可定制) | 4米(可定制) |
| BNC连接线长 | 1 米或者 2 米，标配 1 米 | ||
| 前端本体尺寸 | 约119*49*28mm | ||
| USB线（AM-BM） | 约1.5m | ||
| USB输出适配器 | 59mm*30mm*20mm | ||
| 探头重量 | 153g | 195g | 377g |
三、产品特性：
1、线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,***的实现与被测对象连接；
2、插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；
3、标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；
4、USB供电接口设计，使用更加灵活方便；声光过流报警功能，更具人性化设计；
5、探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
四、柔性电流探头原理：
罗氏线圈是一种空心环形的线圈，有柔性和硬性两种，这里我们主要介绍的是柔性电流探头。可以直接套在被测量的导体上来测量交流电流。罗氏线圈工作原理是线圈骨架围绕被测导体，导体周围的磁场会随着导体中电流的改变而改变，骨架上的漆包线会因此感应出电动势。根据数学推导，该电动势与导体中电流的导数成正比，而比例系数跟线圈匝数、骨架横截面、磁导通率等有关，将该电动势积分运算后可还原导体中的电流。

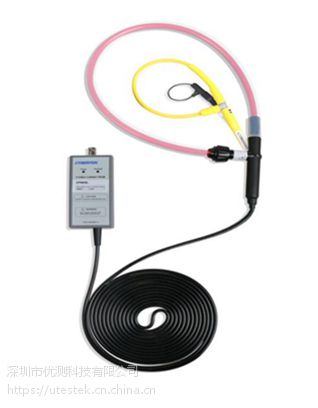

五、产品详情图：
