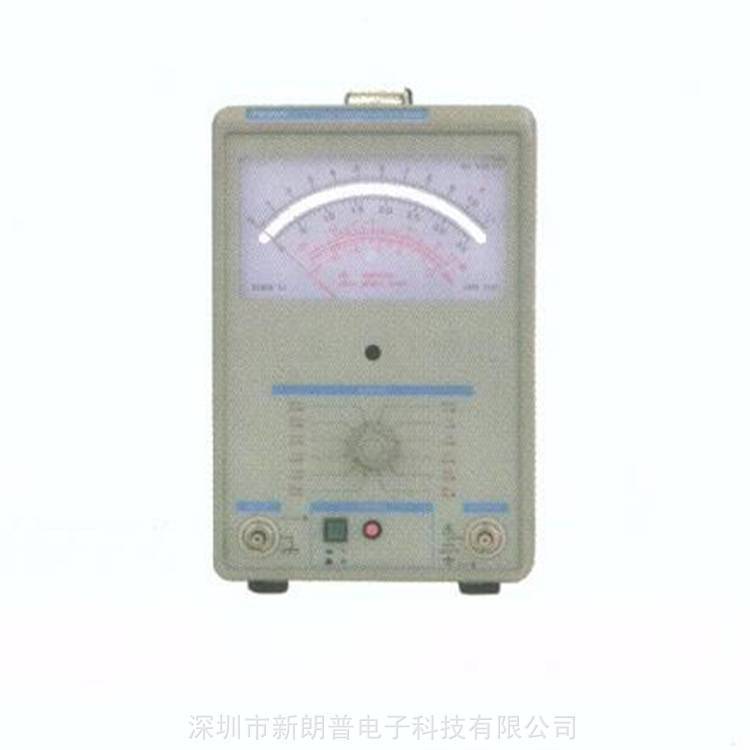

VT-201Eは交流電圧の平均値を測定できる高感度広帯域の電子電圧計です。測定範囲は感度300μVフルスケールから100Vフルスケール、周波数特性は10Hz~1MHz、入力インピーダンスは1MΩ50pF以下です。また、モニター出力は、感度時で約50dBの利得があるので、広帯域の前置増幅器としても使用できます。
<製品の主な特長>
◆交流電圧の平均値を測定する高感度な電子電圧計
◆指示確度:フルスケール±3%以内
◆周波数帯域:10Hz~1MHz
◆入力インピーダンス:1MΩ、50pF以下
<定格>
チャンネル数 | 1 |
メーター指示 | 1針指示( |
メーター表示値 | V rmsSIN波, |
dB:0dB=1V | |
dBm:0dBm=1mW(600Ω) | |
測定電圧範囲 | 電圧:300μV,1mV,3mV,10mV,30mV, |
デシベル目盛 | -20~+1dB(0dB=1V), |
指示確度 | フルスケールの±3%以内(1kHz基準) |
周波数特性 | 300μV: |
歪率(1kHz時) | ≦2%フルスケールにおいて |
入力インピーダンス | 約1MΩ |
入力容量 | 50pF以下 |
入力電圧 | 300V(300μV~1Vレンジ) |
