产品详情
性能参数

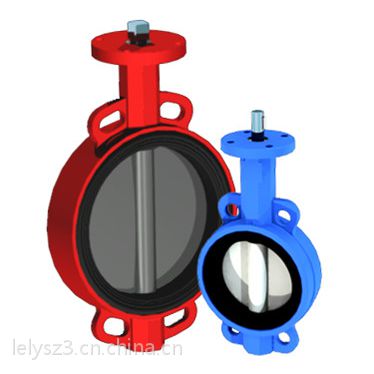

产品概述
本产品结构简单，体积小、重量轻。旋转手柄90°，即可轻松启闭阀门，并可保持阀门停留在需要的开启角度上。
产品特点
● 轴板无销连接、结构轻便，运输、安装、维修方便
● 90°启闭，开关迅速。操作扭矩小，省力轻巧
● 软密封、零泄漏，使用寿命长
● 选择不同零部件材质，可适用于多种介质
● 表面环氧树脂涂层，防腐、美观
采用标准
项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | GB12238-1989 | ***/DIN10631-1991、API598 |
| 阀门结构长度 | GB12221-1989 | ***5752-1988 |
| 阀门法兰连接 | GB9113-2000 | ANSI.B16.5、***7005、JIS B2238、2239 |
| 阀门检验 | GB/T13927-1992 | ***/DIN5208-1987 |
| 阀门标志 | GB12220-1989 | ***05209-1987 |
| 产品名称 | 对夹式手柄中线蝶阀 |
| 连接形式 | 对夹式 |
| 公称通径 | DN40～DN150 |
| 公称压力 | PN10/PN16 |
| 试验压力 | 壳体试验：公称压力×1.5倍 |
| 外表喷涂 | 环氧树脂涂层 |
| 驱动形式 | 流线型铝手柄 或 高强度玛钢手柄 |
| 适用温度 | -30℃～180℃ |
| 适用介质 | 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等 |
零部件可选材料
零件名称 | 可选材料 |
阀体 | 球墨铸铁（DI）、灰铸铁（CI）、铸钢（WCB）、不锈钢（CF8/CF8M） |
阀板 | 球铁覆尼龙（N）、球铁电镀（D）、CF8（P）、CF8M（R）、铝青铜（T） |
阀座 | 乙丙橡胶（EPDM） 、丁腈橡胶（NBR）、 聚四氟乙烯（PTFE）、氟橡胶 （VITON）、硅橡胶（SEP）、耐热EPDM 耐磨EPDM |
阀轴 | 不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷 |
驱动 | 铝手柄 玛钢手柄 |
中线蝶阀安装位置示意图
安装注意事项
1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰；
2、使用安装前应检查使用条件是否与本蝶阀性能相符；
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫；
5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；
6、蝶阀不得安装于管道拐角处，不允许倒立安装；
7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞；
8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免***橡胶件和防腐覆层；
9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
