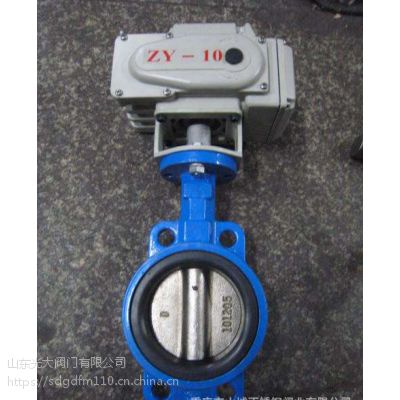

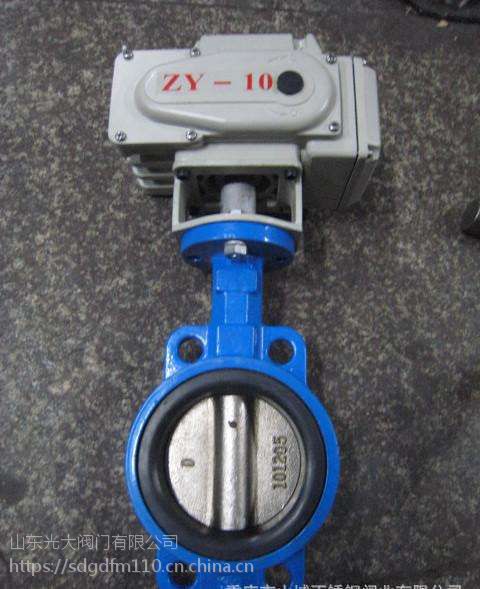

山东光大阀门电动对夹蝶阀

面议

参数

山东光大阀门品牌
D971X-1.6I型号
垂直板式结构形式

发货地山东潍坊不限

山东光大阀门有限公司: 进入店铺在线咨询

体积小组合式防爆葫芦重量轻组合式防爆葫芦 1.5T组合式防爆葫芦 ¥1800.00

防爆型边墙风机体积小重量轻石油冶金发电厂送风排烟设备 ¥999.00

中煤科技矿用气动注浆泵 ZBQ30.0/1 重量轻体积小 ¥1.75

@@@体积小MDC1微矩形连接器MDC1-9SW1 MDC1-9SN MDC1-9PW1 9芯接插件 ¥105.00

GSC10煤矿用速度传感器井下用防爆传感器体积小重量轻 ¥50.00

ZNYB01022302意大利进口螺杆泵体积小噪音低 ¥5000.00

产品详情

山东光大阀门有限公司生产的此种型号的阀门应用范围广、质量可靠，无内漏、外漏现象，频繁开关不会卡死、生锈，是广大化工厂、热电厂、钢厂、印染厂、食品厂的选择。我公司（）生产的阀门经过无数工程案例的验证，得到了广大用户的一致好评，成为了众多食品厂、化工厂、热电厂等企业的稳定供应商。

一.电动对夹蝶阀产品说明

电动对夹蝶阀是一种转角90°的旋转类蝶阀，连接方式为对夹连接。输入控制信号（4-20mA或1-5VDC）及单项电源即可控制运转，具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。
　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，***不大于5mm，以防压板受压位置不对而变形失效。

二.电动对夹蝶阀性能参数

公称通径DN(mm)	50~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三.电动对夹蝶阀材质说明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套	铜合金、304、316
阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定销	25、35、45
上、下阀轴	2Cr13、304、316、316L
上轴套	铜合金、304、316
填料	聚四氟乙烯/柔性石墨
填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M
