F943X电动扇形零泄漏煤气盲板阀
电动扇形盲板阀 气动扇形盲板阀 手动扇形盲板阀 电动眼睛阀 电动盲板阀 盲板阀

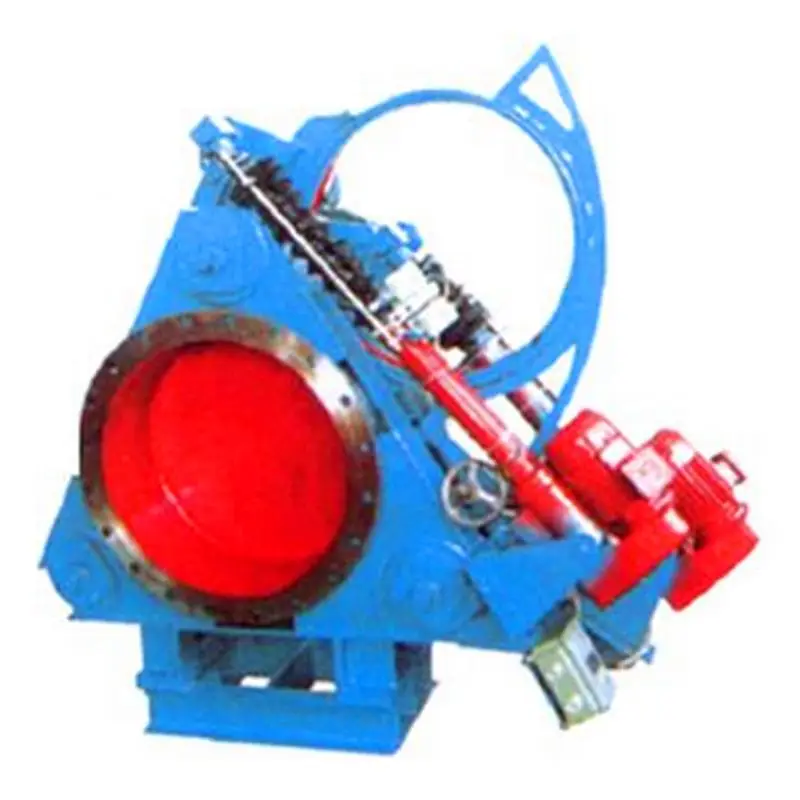

F943X电动扇形零泄漏煤气盲板阀产品说明
上海申弘阀门有限公司主要生产《电动盲板阀》也是国内盲板阀供应商之一。，我厂自创办以来不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。产品全国各地。本系列盲板阀，系GB6222-2005«工业煤气安全规程»要求的可靠切断气体介质的设备。应用于工矿企业、市政、环保等行业的气体介质管道系统中。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。该盲板阀有气动、液动、电动、电液动、手动等驱动方式。并根椐不同规格采用不同的结构形式。以适应用户的能源条件、环境条件和工况条件的要求。该系盲板阀与其他在管道中做切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
特点
1.电动盲板阀由阀门本体、驱动装置，夹紧装置等组成。
2.阀门本体采用三点式结构、结构紧凑，整体刚性好。阀体、
3.阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。
4.夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。采用防爆型电机，无论在室内还是室外，均能***阀门***运输动作。
5.本盲板阀可现场手动操作，也可远距离顺控。本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。
6.手动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及丝杆夹紧机构组成。
7.关阀：扳手（本阀已带）转动丝杆密封副松开；环链或卷扬机拉动阀板，阀门关闭，到位后，再反方向转动丝杆，密封副夹紧，关阀结束。
F943X电动扇形零泄漏煤气盲板阀主要性能
型号规格:F943X F643X F743X F9T43X F243X
公称压力:0.25MPa
壳体试验压力:0.375MPa
密封试验压力:0.275MPa
驱动方式:电动、气动、液动、电动推杆、电液动
泄漏率:零泄漏
适用温度:≤200℃
适用介质:煤气空气
电源电压:380V 50Hz
法兰标准:HG 20593-1997
检验标准:GB/T13927-2008。
【F943X电动扇形零泄漏煤气盲板阀主要性能参数】
公称压力： | 0.050 | 0.100 | 0.150 | Mpa |
壳体试验压力： | 0.075 | 0.150 | 0.225 | |
密封试验压力： | 0.055 | 0.110 | 0.165 | |
工作温度： | ≤165℃ | |||
适用介质： | 煤气体。 | |||
【主要零件材质】
主要零件名称 | 材质 |
阀体、阀板 | 碳素钢 |
阀杆 | 不锈钢 |
密封圈 | 硅橡胶 |
【F943X电动扇形零泄漏煤气盲板阀技术性能】
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成；
2、阀体采用三点式锁紧扇形阀板结构；
3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈。
4、电动操作、工作平稳、启闭灵活、动作可靠；
5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；
【安装及使用说明】
1、本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上；
2、首先起动电动夹装置把左右阀体位移使之阀体和阀板完全脱离，再开启阀板电动驱动装置开启或关闭，随后再起动电动夹装置，检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作。同类阀门也叫眼睛阀。
注：安装首先在安装前要必须平放，电动蝶阀在上海济圣阀门有限公司出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在***次接通电源前，要先手动启开到一半(50%)位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸电动蝶阀，这是我们要在安装前知道的。电动蝶阀用以工业生产行业，一般服务项目行业与污水处理及其暖通工程与致冷领域。秦工电动蝶阀有两种类型:标准开关操作和调节操作(操作数据信号为4-50毫安或0-9VDC)。秦工电动蝶阀结构简单，体积小，重量轻，只由少数零件组成。而且只需转动90即可快速开启和关闭，实际操作简单，同时阀门具有优异的液体能。当电动蝶阀完全打开时，蝶板的厚度是物质流过油路板时的摩擦阻力。因此，阀门产生的气体压力不大，因此具有良好的流量监控特性。假如要***电动蝶阀一切正常工作中，电动蝶阀的安装前的检查工作中不可或缺。
电动蝶阀安装前的必需检查电动蝶阀前的必需检查
***检：检查电动蝶阀使用手册：取样检。包含两书：原料的品质使用说明和生产厂家的制成品使用说明。对阀门原料的质量按相关要求做取样检查，其检查結果应符合我国执行标准的要求，或是合乎订货合同书的规定。阀门安装成形后，其表层不可有掉漆等缺陷，阀门运送时要防止出现撞击。
***检：电动蝶阀制成品包裝检。交易双方须按合同书文档的规定包裝在出厂，包裝务必靠谱坚固，一般状况下不可有损害挤伤刮伤等安全隐患。此外每一个包装木箱都应设定生产制造标识，标出电动蝶阀的材料、规格、工作压力、接口方式、总数、型号规格及其生产制造日期。
第三检：装卸货物时电动蝶阀的明细查
1装卸搬运无外包装盒的电动式阀门或气动式阀门时，务必轻拿小心轻放，碰到较为重的阀门时需选用吊装工具吊装，禁止立即应用镀锌钢丝绳吊装。
2电动式阀门、气动式阀门的长途货运应选用海运集装箱运载。
3用运输车辆无外包装盒的阀门时，应在车上设定衬有红橡木皮垫的木枕。
4当场制做、内场运送与安装原料进到当场后，依据货品明细用心检查，如发觉电动蝶阀有一切品质缺点或总数的紧缺，应以书面通知通告生产商。当场生产加工与生产车间预制构件具备同样的实际操作加工工艺和品质规定。
在安装电动蝶阀时什么是大家应当留意的
1.在对电动蝶阀开展安装时，我们要留意活塞阀的部位是不是处在关掉情况。
2.在安装打开部位时，要依据蝶板的转动视角来开展明确。
3.针对含有进气阀的电动蝶阀，在打开前应先开启进气阀，以防毁坏碟阀或伤着自身。
4.要严苛依照生产厂家派送的安装使用说明来开展安装，针对净重很大的碟阀，我们要设定牢的基本。
电动蝶阀阀体及驱动器有必要设备于笔直指数±60℃领域内，其上方应至多有30妹妹空间用于拆装。
电动蝶阀阀体须位于盘管接水盘上方，以***呈现滴水时落入接水盘中。
若驱动器也曾装到阀体上，那么在设备调试过程中相对不克不及对驱动器施力，否则会败欠佳驱动器。
水流指数有必要同阀体上的箭头指数类似。
电动蝶阀设备前有必要担负担任阅读说明书，堵截有关电源并有必要由专业妙技职工展开设备。
经过无水调试合格后，再展开通水检验。琐细上下水的压差有必要严厉控制在0.15MPa以内，以***电动蝶阀对水流开关的无效性。
电动蝶阀阀体设备完毕并与管路经过试压后才可设备驱动器。
与四周管道、配备、建筑物有必要坚持充盈的培修操作空间，有必要设备在培修职工经过查验孔能触及到之处。
设备完毕并查看切确无误后，通电调试。至多应调查驱动器的三个破损工作周期，必定凡有部件切确间断。
1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。
2、根据介质流动方向进行安装;优先考虑卧式安装。
3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。
4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。
5、阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以***垫圈的有效密封面。
6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在靠前次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。
7、阀门在使用时，如发现故障，应立即停止使用。
订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
