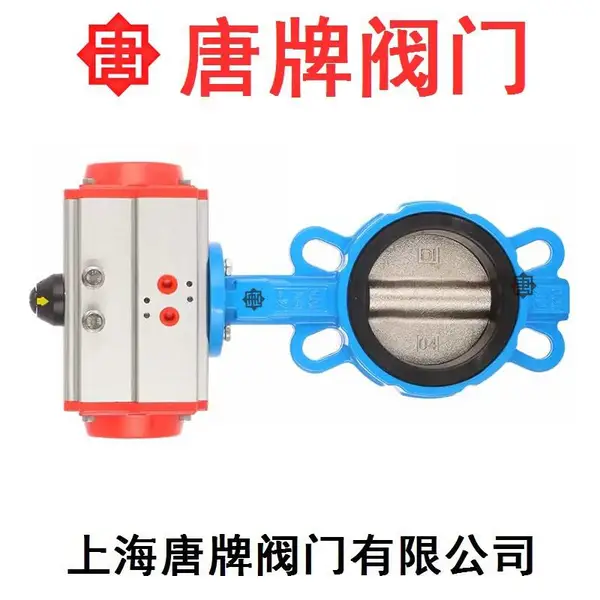

唐牌球墨铸铁气动对夹蝶阀 D671X-16Q 建筑水利暖通 QT450 PN16

¥123.64 ≥1个起批

气动产品特性
唐牌 TAPO品牌
D671X-16Q型号

发货地上海宝山区 1天内发货供货总量8888个

上海唐牌阀门有限公司: 进入店铺在线咨询

唐牌不锈钢电动三片式球阀 Q911F-16P 石油化工发电机组集装箱 PN16 ¥231.70

唐牌不锈钢气动法兰蝶阀 D641X-16P 建筑水利暖通 304/316L PN16 ¥231.31

唐牌铸钢法兰球阀 Q41F-16C 石油化工发电机组集装箱 WCB PN16 ¥56.78

唐牌铸钢硬密封电动法兰蝶阀 D943H-16C 石油化工建筑 WCB PN16 ¥599.88

唐牌不锈钢气动对夹薄型球阀 Q671F-16P 石油化工建筑 304/316L PN16 ¥160.16

唐牌不锈钢氧气蝶阀 DY343W/YD373W 石油化工冶金 34/316L PN16 ¥368.68

一、产品概述：

唐牌球墨铸铁气动对夹蝶阀 D671X-16Q 建筑水利暖通 QT450 PN16为唐牌公司研制的软密封中线对夹式蝶阀，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、产品特点：

1、本阀采用中线结构，具有越关越紧的密封功能，密封性能可靠；

2、密封副材料选用四氟乙烯，使用寿命长；

3、四氟密封圈即位于阀体上；

4、蝶板采用整块结构，强度高，过流面积大，流阻小；

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质；

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装；

7、本阀结构独特，操作灵活，省力，方便。

三、主要参数：

公称通经DN（mm)	50～2000	50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	四氟：-20℃～180℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动、手柄

四、主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	NBR
填料	/

五、阀座性能：

阀座名称	代号	使用温度 ℃	适用介质	备注
天然胶	X1	-20～+85	食品 , 药品
海伯伦	X2	-18～+135 短时 -18～+149	有较好的抗酸碱性	严禁用于蒸汽
乙丙橡胶 EPDM	X3	-45～+135 短时 -50～+150	浓碱 , 低压蒸汽 , 热水 , 冷水 , 酒精	禁用各种油脂及强酸
氯丁橡胶	X4	-7～+93 短时 -7～+107	水 , 海水 , 浓度 20% 以下的稀酸	禁用食油 , 磷酸等芳香烃高的油类
丁腈橡胶 NBR	X5	-12～+82 短时 -12～+93	水 , 海水 , 机油 , 润滑油 , 酒精 , 天然气	禁用汽油 , 煤油等芳香烃高的油类
氟橡胶 VITON	X7	-12～+135短时 -12～+149	汽油 , 燃油类 , 无机酸 , 动物油	严禁用于蒸汽
聚四氟乙烯塑料 PTFE	F4	+10～+150	一切酸碱腐蚀性介质和食品

六、主要外形连接尺寸mm：

DN	L	H	HO	A	B	0.6MPa	1.0MPa	1.6MPa
DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26

唐牌球墨铸铁气动对夹蝶阀 D671X-16Q 建筑水利暖通 QT450 PN16（D671X、、D671J、D671N、D671F、D671XP、D671X1、D671X2、D671X3、D671X4、D671X5、D671X6、D671X7、D671X 8、D671X9，气动蝶阀、防爆蝶阀、软密封蝶阀、对夹式蝶阀、手动蝶阀、不锈钢蝶阀、铸钢蝶阀、球墨铸铁蝶阀、碳钢蝶阀、电动蝶阀、蜗轮蝶阀、氧气蝶阀、氢气蝶阀、氮气蝶阀、天然气蝶阀、蒸汽蝶阀、自来水蝶阀、油品蝶阀、消防蝶阀、气动复位蝶阀）生产商供应商上海唐牌阀门有限公司，致力于国标、化工部、机械部、美标、日标、德标等标准阀门的生产供应，为用户提供蝶阀系列产品。
