H42型-6 底阀技术介绍
一、 概述
H42型底阀（又称水泵底阀或立式升降止回阀）是一种专用于水泵吸水管路末端的节能型单向控制阀门。其核心作用为防止停泵时管路介质倒流，维持泵腔内液体充盈状态，实现免灌泵启动，并有效拦截吸入介质中的固体杂质，保护水泵叶轮及管路系统。
二、 型号释义与规格参数
型号编码：“H”代表止回阀，“4”代表法兰连接，“2”代表升降式结构。后缀“-6”表示公称压力等级为PN0.6MPa（6公斤压力）。
通径范围：公称通径覆盖DN15至DN350，部分定制规格可延伸至DN500。
压力与温度：设计公称压力为PN0.6MPa，适用于低压至中压工况。铸铁及塑料材质适用介质温度≤50℃，不锈钢材质适用温度可达≤150℃。
适用介质：清水、油品及无强腐蚀性的液体介质。
三、 结构组成与材质

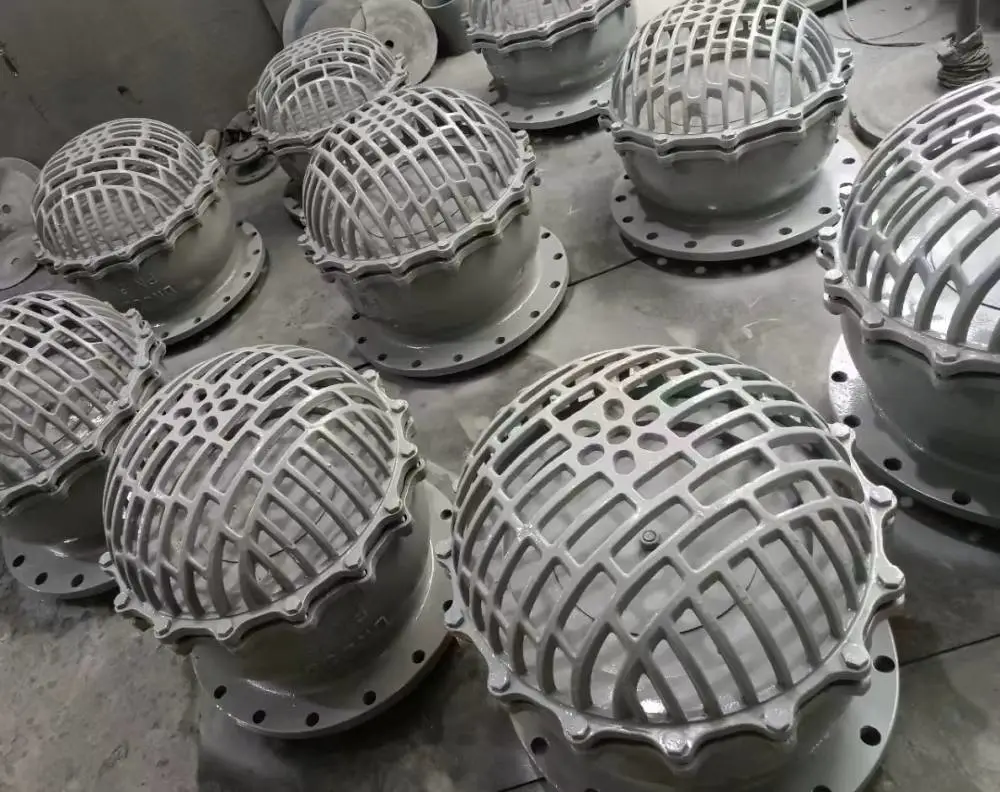

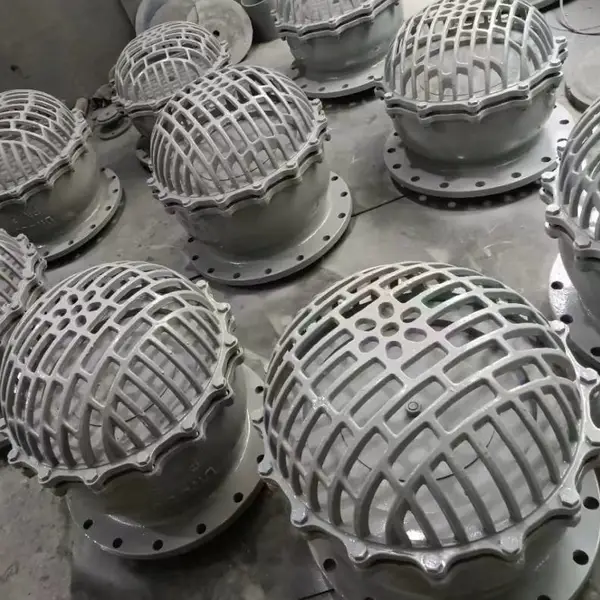

底阀主要由阀体、阀瓣、阀盖、衬套、密封圈及进水滤网等部件组装而成。进水口区域采用多孔滤网与加强筋一体化设计，兼具导流、防涡旋与防堵塞功能。
阀体/阀盖/阀瓣：常采用灰铸铁、球墨铸铁或不锈钢（304/316/316L），部分工况可选用PVC/PP工程塑料或铜合金。
密封组件：密封圈多采用丁腈橡胶或三元乙丙橡胶，垫片常用石棉板或环保非金属复合材料。
连接形式：以法兰连接为主，部分小口径规格提供螺纹连接选项。
四、 工作原理
底阀的工作原理基于流体压力差与复位机构协同作用。水泵启动前，吸入管路形成负压，外部水压推动阀瓣克服弹簧阻力或自重向上开启，介质顺畅流入泵体。停泵瞬间，管路压力骤降，阀瓣在介质反向压力、重力或弹簧复位力作用下迅速回落至阀座，实现严密关闭，***阻断液体回流。
为您推荐
在线问
产品参数
- 底阀
- 冠桓
- H42型-6
- 止回
- 手动
- 球式
- 碳钢
- 水泵底阀
- 法兰
- 200
- 水
- WCB
- 低压
- 常温
- 国标
- 中型
- DN40-300
