管道工程、消防系统、暖通空调中经常用到法兰和弯头。型号繁多，参数一不小心就搞混。本文整理DN15到DN200常见规格参数，方便工程采购参考。
一、法兰基础知识
什么是法兰
法兰（Flange）是管道连接中最常见的一种可拆卸连接件，由法兰盘、密封垫片和螺栓组成。主要用于：
管道与设备（泵、阀门、仪表）的连接
需要定期拆卸维修的管段
管道与管件的过渡连接
法兰的主要类型
| 类型 | 特点 | 适用场合 |
|---|---|---|
| 平焊法兰（SO） | 焊接固定，价格低 | 低压管道，≤PN16 |
| 对焊法兰（WN） | 双面焊，强度高 | 中高压管道 |
| 螺纹法兰 | 螺纹连接无需焊接 | 低压，可拆卸 |
| 松套法兰 | 翻边后套入法兰盘 | 有色金属管道 |
| 法兰盖（盲板法兰） | 封堵管口 | 管道临时封头 |
二、法兰压力等级
法兰规格中，压力等级（PN）非常关键：
| 压力等级 | 适用场合 |
|---|---|
| PN6（0.6MPa） | 低压给排水、普通工艺管道 |
| PN10（1.0MPa） | 普通给水、暖通系统 |
| PN16（1.6MPa） | 消防管道、中压工业 |
| PN25（2.5MPa） | 中高压工艺管道 |
| PN40（4.0MPa） | 高压系统 |
常见的消防管道一般用PN10-PN16，给排水多为PN10。

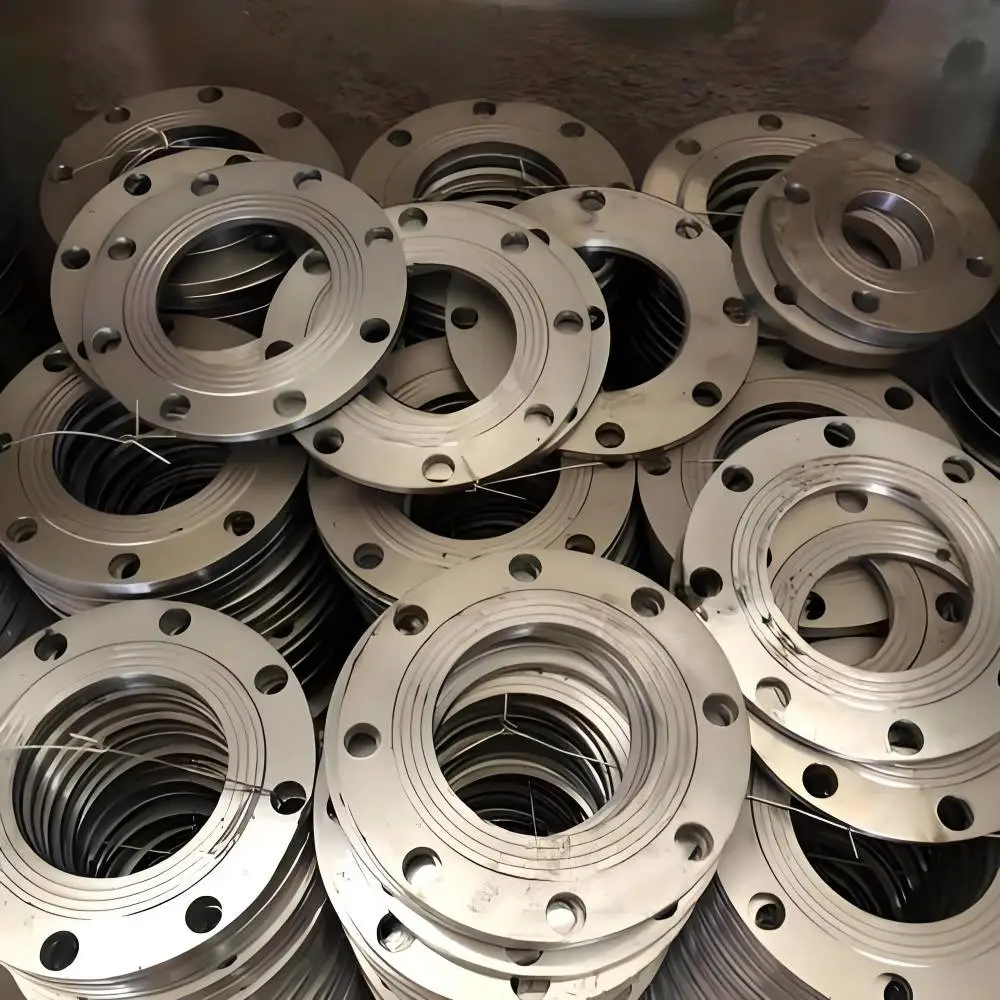

三、碳钢平焊法兰规格表（PN10，单位mm）
| 公称通径DN | 管外径OD | 法兰外径D | 螺栓孔直径d | 螺栓孔圆直径K | 螺栓数量n | 厚度b |
|---|---|---|---|---|---|---|
| DN15 | 21.3 | 95 | 14 | 65 | 4 | 14 |
| DN20 | 26.9 | 105 | 14 | 75 | 4 | 14 |
| DN25 | 33.7 | 115 | 14 | 85 | 4 | 14 |
| DN32 | 42.4 | 140 | 18 | 100 | 4 | 16 |
| DN40 | 48.3 | 150 | 18 | 110 | 4 | 16 |
| DN50 | 60.3 | 165 | 18 | 125 | 4 | 16 |
| DN65 | 76.1 | 185 | 18 | 145 | 4 | 18 |
| DN80 | 88.9 | 200 | 18 | 160 | 8 | 18 |
| DN100 | 114.3 | 220 | 18 | 180 | 8 | 18 |
| DN125 | 139.7 | 250 | 18 | 210 | 8 | 20 |
| DN150 | 168.3 | 285 | 22 | 240 | 8 | 20 |
| DN200 | 219.1 | 340 | 22 | 295 | 8 | 22 |
四、弯头基础知识
弯头的作用
弯头（Elbow）用于管道转向，改变管道走向角度，常见角度：
90°弯头：最常用，管道直角转弯
45°弯头：斜向转弯，阻力比90°小
180°弯头（U形弯）：管道180°返回
弯头的类型
| 类型 | 特点 |
|---|---|
| 冲压弯头（无缝） | 整体冲压成型，无焊缝，强度高，适合高压 |
| 焊接弯头 | 钢板弯曲焊接，价格低，一般压力 |
| 铸铁弯头 | 多用于给排水，价格便宜 |
| 镀锌弯头 | 表面镀锌，防腐，用于消防和给水 |
弯头弯曲半径
长半径弯头（LR）：弯曲半径 = 1.5×DN，阻力小，主流选择
短半径弯头（SR）：弯曲半径 = 1×DN，节省空间，阻力略大
五、碳钢无缝弯头规格表（90°，系列1，部分规格）
| 公称通径DN | 外径OD (mm) | 中心高度H (mm) | 中心距离A (mm) | 参考重量 (kg) |
|---|---|---|---|---|
| DN15 | 21.3 | 38 | 38 | 0.04 |
| DN20 | 26.9 | 38 | 38 | 0.07 |
| DN25 | 33.7 | 48 | 48 | 0.10 |
| DN32 | 42.4 | 57 | 57 | 0.19 |
| DN40 | 48.3 | 64 | 64 | 0.25 |
| DN50 | 60.3 | 76 | 76 | 0.44 |
| DN65 | 76.1 | 95 | 95 | 0.72 |
| DN80 | 88.9 | 114 | 114 | 1.07 |
| DN100 | 114.3 | 152 | 152 | 2.20 |
| DN125 | 139.7 | 190 | 190 | 3.90 |
| DN150 | 168.3 | 229 | 229 | 6.20 |
| DN200 | 219.1 | 305 | 305 | 13.0 |
六、管件的对应关系
工程中法兰、弯头、管道要配套，核心就是公称通径DN要匹配：
法兰DN100 → 配DN100的管道（外径114.3mm）→ 配DN100弯头
注意：
外径（OD）是实际测量尺寸
公称通径（DN）是名义尺寸，不是外径也不是内径
不同压力等级的同DN法兰，螺栓孔可能不同，安装前确认
七、选型常见问题
Q：同是DN50法兰，为什么买来安不上？
A：压力等级不同（PN6 vs PN16），螺栓孔圆直径K不同，装不上。确认PN后再买。
Q：弯头上写"1-1/2英寸"，对应DN多少？
A：1英寸=DN25，1-1/2英寸=DN40。英制与公制对照：1/2"=DN15，3/4"=DN20，1"=DN25，1.5"=DN40，2"=DN50。
Q：法兰要配什么垫片？
A：普通给排水用石棉垫或橡胶垫，蒸汽管道用缠绕式金属垫，食品/卫生级用聚四氟乙烯（PTFE）垫。
八、现货供应
我们常备法兰和弯头，规格覆盖DN15-DN200：
平焊法兰、对焊法兰：PN10/PN16
90°弯头、45°弯头：碳钢、镀锌
配套：管箍、变径、三通等管件
