KSG系列隔爆型干式变压器适用范围

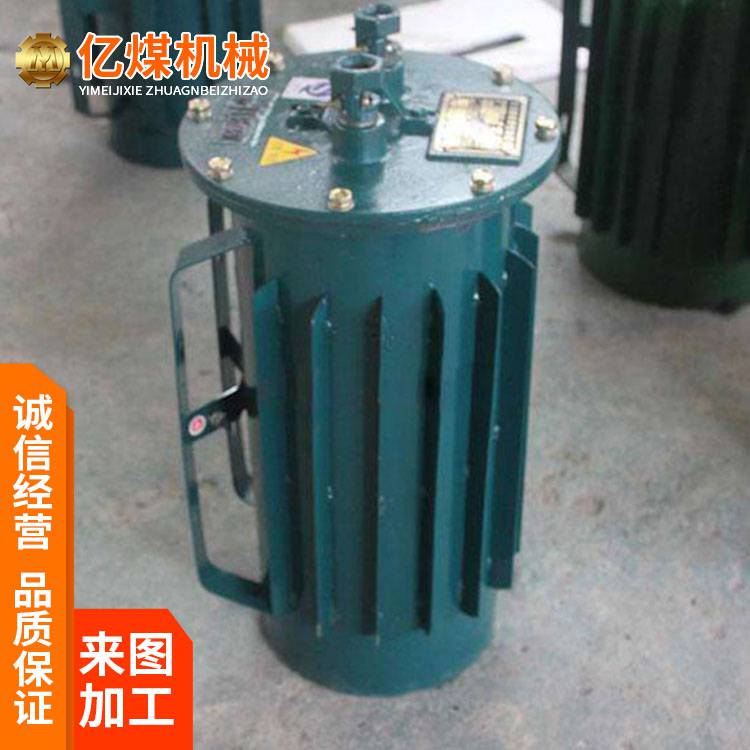

KSG型系列矿用隔爆型干式变压器（以下简单称变压器）适用于煤矿井下有沼气煤尘的爆炸危险场所。在交流50Hz/电压至660V的供电线路中/为煤电钻提供127V电源。 变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆电气设备隔爆型电气设备“d”》等有关标准设计检验。
KSG系列隔爆型干式变压器工作条件
1.海拔高度不超过2000m,环境大气压力80～110KPa;
2.周围环境温度为-5℃～+40℃,
3.周围空气相对温度不大于95%(+25℃时);
4.在有甲烷爆炸性混合物及煤尘爆炸危险的环境中;
5.在无破坏绝缘的气体或蒸汽的环境中;
6.在无***摇晃和冲击振动的地方;
7.与水平面的安装斜度不起过15°;
8.能防止滴水的地方;
9.安装类别:Ⅲ类;
10.污染等级:3级。
KSG系列隔爆型干式变压器技术参数
容量 KVA | 额定电压V | 额定电流A | 空载损耗 W | 负载损耗 W | 空载电流 A % | 阻抗电压 V % |
初级 | 次极 | 初级 | 次极 |
2.5 | 660 | 133 | 2.19 | 10.85 | 45 | 81 | 14 | 4 |
380 | 127 | 3.80 | 11.38 |
4.0 | 660 | 133 | 3.50 | 17.35 | 55 | 125 | 12 | 4 |
380 | 127 | 6.06 | 18.90 |
