数据中心动环监控系统
机房动环监控系统
功能介绍：机房动环监控系统应装设电源计量装置（电流、电压、功率）及实时监测主要开关状态、空调、UPS等设备的工作状态、漏水检测装置、门禁系统工作状态、主机房的温湿度监测、消防系统工作状态监测及与安全监控形成统一的集中监控系统，本系统应具有机房监控室监控和远程监控功能，同时必须具备本地报警和异地电话语音、手机短信、报警功能。
环境监测内容
1、机房模块、运营商机房、变配电室、电池室、弱电间、柴发机房等房间区域的温湿度监测。
2、漏水报警控制器配带RS485楼口(MODBUS RTU协议),实现对空调设备周边及有漏水隐患部位的漏水检测信息的汇集与实时显示,明确定位漏水位置并告整。液冷机房内需设置漏液监测,液体具体成分需最终根据液冷系统设备确定深化。
3、电池室房间内的氢气浓度探测，氢气探测器需提供两路信号,一路教字量信号至可燃气体探测系统,一路通讯信号至本监控系统。
4、机房对走廊的压差。
5、机房空气质量(0.5um以上)的监测。
机房环境监控管理功能:实时监控顿心区域计算机机房内的各类环境设备，如恒湿机。以及环境园素，如温温度、漏水、压差等，以及各类设备的重要报警信息，监拉画面采用国形、动面的方式显示其实时状态。
1)温湿度:机房内部温度、湿度等参数。
2)精宓空调:实时监视压缩机、风机、水泵、加热器、滤网、回风温度和混度等的3)运行状态与参数;对重要的参数提供曲线查询
3)漏水:监测机房内的漏水情况;***报警位置，***到米;水和漏水故障信号报警。
4)恒湿机:监测楼内各台加混机的运行参数及状态。
5)电磁阀控制(如有):对给水管上的水源进行关断控制。
6)氢气探测:对电池室内的氢气浓度进行监测。
7)压差监测:对模块机房内外压差进行实时监测。
机房动环监控系统特点
1、实用性原则在建设中，应用系统应以满足当前动环监控系统业务需求为首要目标，适当留有将来扩展空间，充分考虑建设现状和实际情况，使现有资源达到有效整合，采购设备要避免盲目追求***等，造成资金的浪费。
2、可靠性原则监控系统的硬件设备具有很高的可靠性，监控单元的平均故障间隔时间(MTBF)≥100000小时;整个系统的平均故障间隔时间(MTBF)≤20000小时。按严格工艺生产的硬件及优化设计的软件***整个系统的可靠性指标为MTBF≥20000h。监控系统硬件发生故障时，不影响被监控设备的正常工作。监控系统有很好的电气隔离性能，不会由于监控系统而降低被监控设备的交直流隔离度、直流供电与系统的隔离度。监控模块的机箱外壳应接地良好，并具有抵抗和消除噪声千扰的能力。
3、安全性原则动环监控系统充分考虑机房安全系统的重要性，具有必要的信息安全保护和信息保密措施，建立可靠的安全保障体系，对非法侵入、非法攻击具有很强的防范能力，所采取的保护措施应能***整个网络机房、图像机房数据机房内的动力设备安全运行及应用系统正常高效的运转和数据应用的安全。
数据中心中温冷源供应系统
机房冷热源系统
数据中心冷源供应系统设计说明
在建筑一层设置冷冻站为数据中心供应中温冷冻水,一层设置两套制冷系统。每套制冷系统设计采3869KW变频离心式水冷冷水机组2+1台,为了实现系统节能效果,每合冷水机组对应配套1台1.5度温差的板式换热器,作为自然冷却及部分自然冷却使用。其中冷冻水泵,冷却水泵,冷却塔风机都采用变频。
中温冷冻水系统采用一级泵变流量系统,冷冻侧供回水温度为18/24℃(15/21℃)。空调冷冻水系统采用环路设计,并用分段阀隔离各个故障点,***单点故障时系统的正常运行。
数据中心为常年冷负荷,一年四季均需连续供冷。为***冷冻水系统的供冷可靠性,防止突然停电或机器故障引起制冷中断事故在单套制冷系统供水环路上设置1台有效容积为377立方米的闭式蓄冷罐。冷冻水泵配带UPS电源,可以实现突然停电冷水机组再启动时对机房的连续供冷,可提供数据机房空调系统15分钟的冷水供应。冷冻水供应系统补水为软化水,冷冻水系统定压采用自动定压补水排气装置。冷冻水系统设置全自动加药装置,防垢、防腐、杀
菌、灭藻。

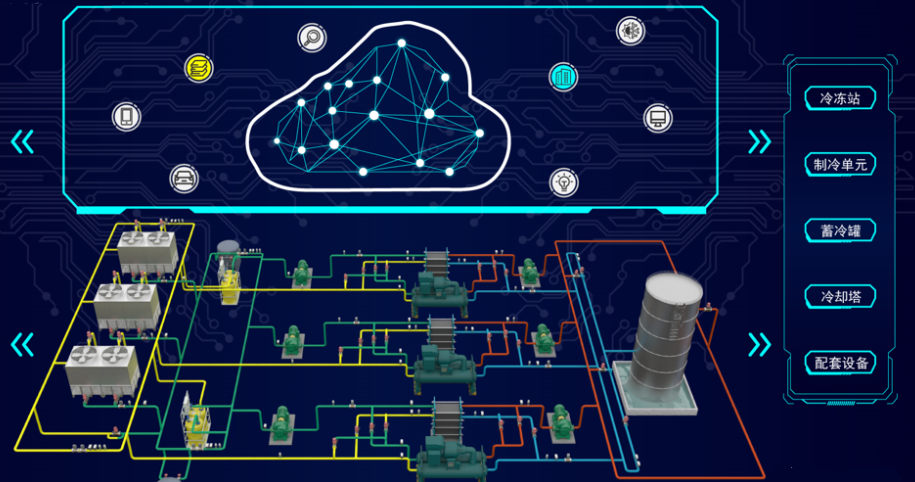

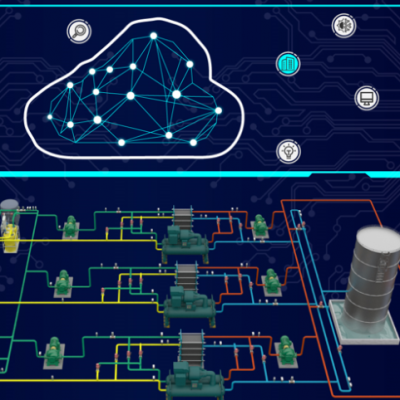

冷冻站的自控系统
自控系统电源断电时,制冷系统所有设备、阀门等维持断电前运行状态
冷冻站内的控制器设置
设置两台群控制器(一用一备)
每套冷冻单元设置一合单元控制器
蓄冷罐系统及冷冻站内相关辅助设施设置一台控制器群控制器与其余控制器的信号传输方式采用硬接线
