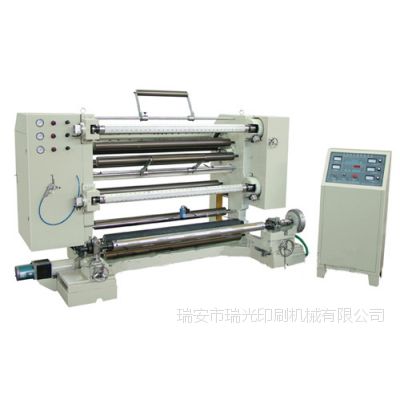

塑料薄膜分切机 塑料分切机
- ¥4.2万 ≥1台起批
- 是加工定制
- 1300（mm） 最大原料宽度
- 600（mm） 最大原料直径

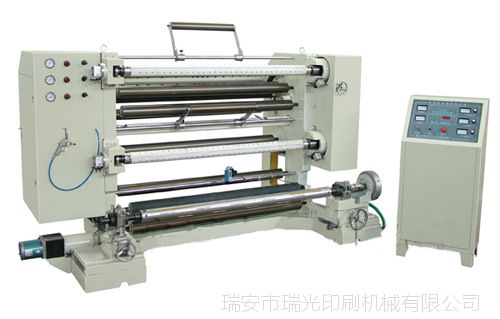

FQL-1300型立式自动分切机是我厂为塑料薄膜、无纺布、塑料制袋、造纸等工厂生产的分切设备。本机集机、电、光、气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切膜整齐、运行平稳、操作方便等优点，是十分理想的分切设备。
一、主要技术参数：
1、适用分切材料：BOPP、OPP、CPP、PET、PE、POF无纺布、纸张、复合膜、镀铝膜等
2、分切材料厚度：0.012-0.15mm
3、机械速度：150m/min
4、分切速度：120m/min
5、放卷直径：Φ600mm
6、收卷直径：Φ450mm
7、收、放卷纸芯内径：3″
8、放卷宽度：1300mm
9、分切宽度：20～1300mm
10、纠***式：光电跟踪/跟边或跟线
11、纠偏误差：±0.5mm
12、张力控制方式：手动张力 5KG
13、总功率： 5.0kw
14、机器重量 ： 1800kg
15、机器尺寸：L2500×W2200×H1500（mm）
二、机器的主要组成及说明:
本机由放卷部件、主牵引部件、分切刀部件、收卷部件、气动系统、电器控制系统等组成。
1、放卷部件
结构、特点：
（1）凸键式气胀轴放卷，更换快捷，定心准确。
（2）磁粉制动器放卷，手动磁粉张力
（3）放卷轴安放在滚动轴承内，使机械阻力减到最小
（4）纵向、横向均可手动调节
（5）纠偏系统采用全自动光电跟踪纠***式，可自动“跟边”或“跟线”
参数、规格：
（1）放卷直径：φ600mm
（2）放卷宽度：1300mm
（3）放卷用纸管内径：φ76
（4）放卷气胀轴（3″） 1条
（5）磁粉制动器 瑞安中瑞 1只
（6）张力传感器 （1000） 中星工控 2只
（7）张力控制器 （ZXT-B-1000）中星工控 1台
（8）张力传感辊 1条
（9） 滚珠丝杆副 (NF3206T×256) （1条）
（10）传动电机（110TDY115D4-2）苏州 (1台)
（11） 操作控制和纠偏系统独立控制箱 （1套）
2、主牵引部件
结构、特点：
（1）钢辊、胶辊对滚式结构
（2）胶辊的离合、压力的调节由气动元件控制
（3）主牵引由变频电机驱动
参数、规格：
（1）主动牵引钢辊：φ123mm 1条
（2）被动牵引胶辊：φ120mm 1条
（3）气缸：（SC32×15） 亚德克 2只
（4）压紧装置 1套
（5）主电机 ：（Y100L2-4 3.7kw ） 1台
（6）变频器 ：（3.7kw） 1台
（7）传动装置 1套
3、分切刀部件 4套
结构、特点：
（1）本机安装有平刀分切。
（2）带有吹废边料装置
（3）吹废边料装置 1套
（4）风机（DF-7 0.75kw 右 0°）瑞安安达 1台
4、收卷部件：
结构、特点：
（1）两台磁粉离合器收卷
（2）板条式气胀收卷轴
（3）收卷带压辊，使收卷更平整
（4）定料长度自动计米
参数、规格：
（1）收卷直径：φ450mm
（2）收卷宽度：10～1300mm
（3）收卷用纸管内径：φ76
（5）凸键式气胀放卷轴（3″） 放料 1条
（6）铝板式气胀收卷轴 收料 2条
（7）收卷压辊装置 3套
5、电器控制系统：
电器控制系统包括放卷部分，牵引部分，收卷部分及控制部分
（1）主机采用变频电机驱动，速度调节为手动增速，变频控制
（2）磁粉制动器放卷，全自动张力控制
（3）纠***式为全自动光电跟踪纠偏
（4）牵引驱动由主电机驱动
（5）收卷部分张力由磁粉离合器控制，驱动为主电机驱动
（6）独立总控制箱，操作灵活、方便
6、其它:
全部低压电器均采用中国正泰
在线问
- 是
- 1300（mm）
- 600（mm）
- 450（mm）
- 150（m/min）
- 5.0（Kw）
- 2500*2100*1200（mm）
- 1800（kg）
- 瑞光
