供应美国Bussmann熔断器170M6905
- ¥1.00 ≥1个起批
- 否加工定制
- Cooper Bussmann/库柏品牌
- 170M6905型号

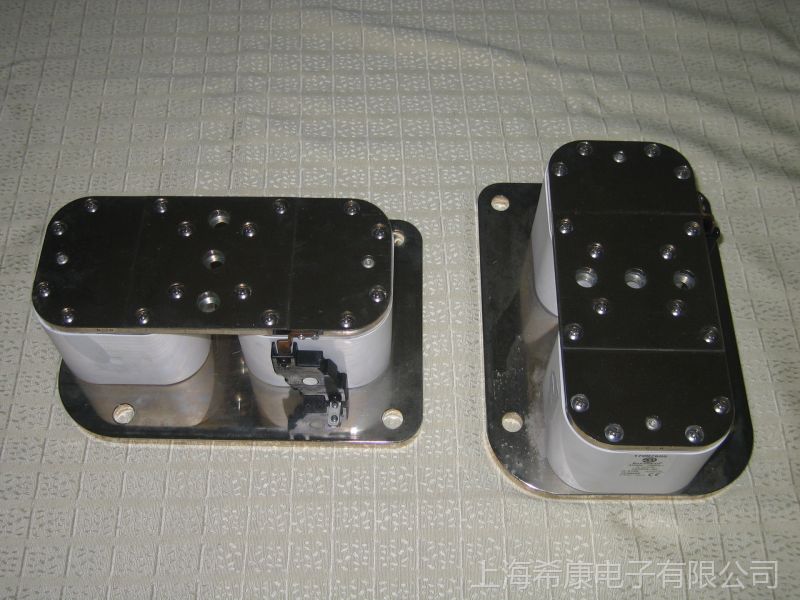

美国Bussmann熔断器170M6905
工作等级
----熔断器是根据其功能来划分其工作等级的。此时，第 1 字母表示功能等级，而第 2 字母是表示被保护的对象。
----第 1 字母
----a 局部范围保护 (后备保护熔断器)
----g 全范围保护 (一般用途熔断器)
----第 2 字母
----G 电缆和导线保护 (一般应用)
----M 开关电器保护
----(电动机回路的保护)
----R 半导体保护 (用作整流器保护)
----L 电缆和导线保护
----(根据 DIN VDE 规定)
----下列的工作等级，均包括在我们的产品目录中:
----gL (DIN VDE)/gG (IEC)
----全范围的电缆和导线保护
----aM (DIN VDE/IEC)
----局部范围的电动机回路保护
----aR (DIN VDE/IEC)
----局部范围的半导体保护
----gR (DIN VDE/IEC)
----全范围的半导体保护
----快动作
----全范围的电缆和导线保护
----慢动作
----全范围的电缆和导线保护
分断能力
----熔断器突出的优点是额定分断能力高，而占地体积小，有关试验的基本要求与试验回路数据如电压、功率因数、分断相角等等在德国标准 (DIN VDE 0636) 和*** (IEC 269) 中都有详细规定。
----为了***从最小过载电流至短路电流范围内稳定的额定分断能力，在设计和制造熔断体时必须重视许多质量特征，例如除了熔体设计外，对熔体的外形尺寸、冲裁图形及其在熔管中的位置、熔管的抗压强度和温度交变强度以及石英砂的化学纯度、颗粒大小和振实密度都具有重要意义。
限流
----除了稳定的额定分断能力以外，熔断体的限流作用对供电系统的经济性起着重要的作用。用熔断器分断短路时，短路电流在熔断体分断之前是不断地流入电网。短路电流只受到电网阻抗的限制。
----通过熔体的全部狭颈处的同时熔化，产生一连串的一段一段电弧，它具有***的限流作用，***了快速分断。
----同样，限流特性在很大程度上是决定于熔断体的制造质量。西门子-熔断器具有极高的限流特性。
----电弧的快速建立与准确的熄灭是***可靠分断能力的先决条件。
熔断器与电缆
----和导线保护的匹配
----根据 DIN VDE 0100 第 430 部分的规定，在过载时，熔断器与电缆-和导线保护的匹配需满足下述条件:
----(1) IB≤IN≤IZ (标称电流规则)
----(2) I2≤1.45×IN (脱扣规则)
----IB: 回路的工作电流
----IN: 应用保护装置的额定电流
----IZ: 电缆或导线在规定工作条件下的允许载流能力
----I2: 保护装置在规定条件下的脱扣电流 (大试验电流)
----考虑到可能使用的保护装置 (例如熔断器) 的分断特性，为了在导线使用率与保护水平之间求得的妥协，取倍数 1.45 是已被国际认可的。
----西门子出品的制造等级 gL/gG 的熔断体符合 DIN VDE 0636 补充标准的规定，完全能满足条件:
----"根据上述DIN VDE 0636补充标准规定，在特殊试验条件下，用I2 =1.45×IN在常规的试验时间内分断" 因此，可以实现直接匹配。
额定功率损耗
----熔断器的经济性在很大程度上取决于额定功率损耗。损耗功率应尽可能小，固有发热才可能小。但是在判断熔断器固有损耗时必须注意到在额定分断能力与额定功率之间存在的物理关系。一方面，为了追求尽可能小的电阻值，则熔体的尺寸设计愈厚愈有利，而另一方面，为了确保具有高的额定分断能力，熔体又应尽可能薄些，这样有利于电弧的熄灭。 ----西门子出品的熔断器是两者兼顾，既具有高分断能力，又使额定功率损耗降低到***程度。此时的损耗功率远低于标准规定的极限值。这就是说，西门子-熔断器发热低，分断能力高，经济性好。
特点
----符合标准DIN 包装 0636、IEC60269、DIN 43 620。
----额定电压: AC 690V / DC 440V 对于半导体保护熔断体为AC 1000V
----额定电流: 160A、400A、630A、1250A
----1. NH型熔断器底座
----2. NH型熔断体
----3. NH型*** 盖
----4. NH型相位防护隔板
----5. NH型闸刀
----6. NH型底盖
----7. NH型插入手柄
----8. 绝缘盖IP2XGr.00
----9. 绝缘防尘盖
