三相串联电容器用电抗器 JXCKSG-3.5/0.48-7%

¥490.00 1 - 9台
¥480.00 ≥10台

参数

否是否进口
乐清市产地
龙古电气品牌

发货地浙江乐清市 5天内发货供货总量500台

浙江言程电气有限公司: 进入店铺在线咨询

低压三相串联电抗器CKSG-3.5/0.45-7%电容器50KVAR配套专用 ¥600.00

北灵CKSC/CKSG ACL OCL DCL CKGKL系列高低压串联电抗器 ¥973.00

高低压智能抗谐电容器专用电抗器电抗器配套电容器电抗器 ¥885.00

鲁杯高低压电抗器DASLK-180A-EISA-0.078mH优点体积小重量轻外观美 ¥1600.00

直流平波电抗器高低压补偿式侧换相调速器可定制 ¥2600.00

200350组合变送器CKSG高低压串联电抗器 ¥1880.00

产品详情

CKSC高压电抗器三相高压串联电抗器电容5.5kW无功补偿

产品描述

电容器在补偿容性无功功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容器损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波,保护电容器,避免谐波电压电流及冲击电压电流的影响,改善电能质量提高系统功率因数,延长电容器寿命,***电网安全运行。

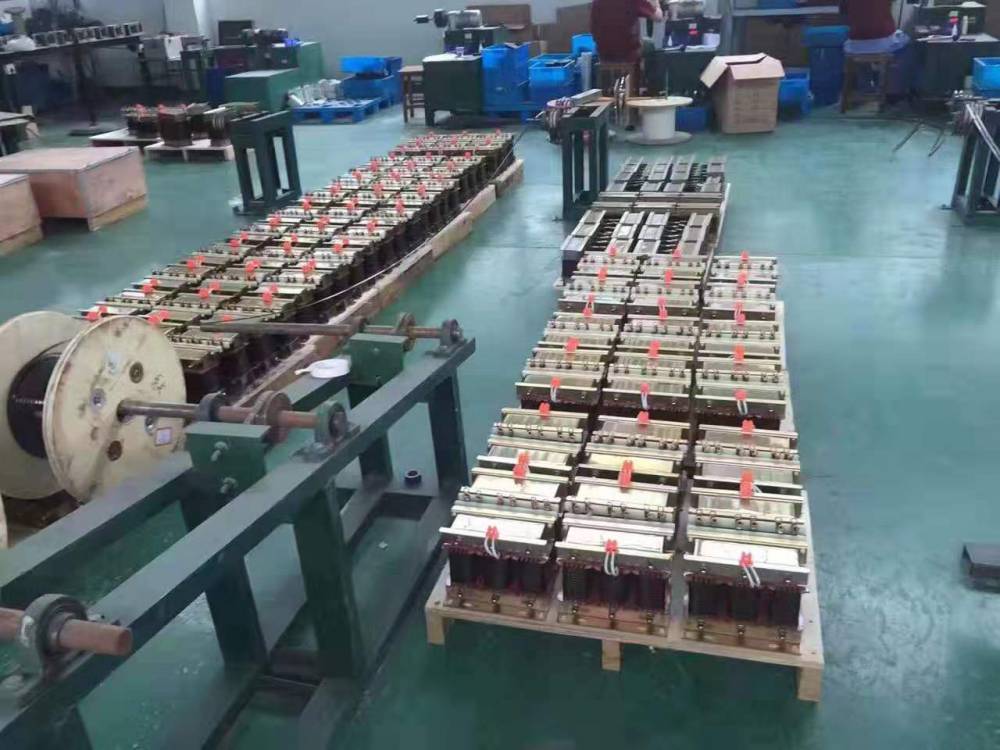

产品实拍

产品作用：该系列电抗器广泛用于地铁，高层建筑，机场，车站，印刷，机床，码头，工矿，企业隧道的输配电及进口设备的适用场所。该系列电抗器具有防潮，***，节约电能及维护方面等优点。

产品作用：电抗器装配过程中，所有的夹件经过蚀处理，采用无磁材料，并经预烘，真空浸漆，热烘固化这***程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声。

产品特色

产品作用：
线圈采用H级或F级漆包铜扁线漆包铝扁线绕制，排列精密且均匀，外表不包绝缘层，具有美感且有较好的散热性。
夹板采用隔磁材料，具有防潮防酸且持久耐用

企业介绍

企业简介：

1)该产品分为三相、单相两种,为铁芯干式:

2)铁芯采用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行低温升低噪声的性能。

3)线圈采用优质绝缘导线,经专用机器绕制,具有平整度好,外形美观的优点。

4)电抗器装配过程中,所有夹件经过蚀处理,关键夹件采用无磁材料,并经预烘一真空浸漆一热烘固化这***程,使电抗器线圈及铁芯牢固成为一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果。

5)电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资。

CKSG 系列三相串联滤波电抗器电容器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装三相滤波电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提系统功率因数、延长电容器使用寿命。

二、主要结构特点

1.该产品分为三相、单相两种，为铁芯干式；

2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗

器运行低温升、低噪声的性能：

3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点；

4.电抗器装配过程中，所有夹件经过蚀处理，关键夹件采用无磁材料，并经预烘 → 真空浸漆→ 热烘固化这***程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提

高了电抗器品质因数及减少谐波的效果；

5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

三、性能指标及技术参数

1.可用于电容电压为：0.4 kV、0.45 kV、0.48 kV、0.525 kV、0.66kV、0.69 kV；

2.电抗率：0.1%、0.3%、0.5%、1%，主要用于限制合闸涌流；4.5%、5%、6%、7% 用于限制合闸涌流和抑制5 次及以上谐波；12%、14%，用于限制合闸涌流和抑制3 次及以上谐波．

3.耐压等级为：5kV/min；绝缘等级：B 级、F 级、H 级；噪声≤ 30dB，过载能力≤ 1.35In 下连续运行；

4.加装三相滤波电抗器后引起系统电压升高，计算公式为：

电容器组工作电压：Ug；系统额定工作电压：Un；电抗器调谐次数：N

5.电抗器容量、电容容量、电抗率、电感量之间换算公式为：

电容容量：Qc；电抗器端电压：UL：电抗器电流：I：电感感抗：XL：电抗器容量：Qw；电感量：L：电容器相电压：Uc：电容容抗：Xc。

四、 型号及含义

五、选型配置表

产品类别	规格型号	外型尺寸L×W× H(mm)	安装尺寸L×W(mm)
YD-CKSG 7% 铜线电抗器	5~8 kvar	210×150×170	110×85
	10~25 kvar	210×155×175	110×85
	30~50 kvar	240×160×215	135×110
YD-CKSG 7% 铝线电抗器	5~8 kvar	210×150×170	110×85
	10~15 kvar	210×150×170	110×85
	20~25 kvar	240×155×195	135×110
	30~35 kvar	240×155×215	135×110
	40~50 kvar	262×180×215	135×110
YD-CKSG 14% 铜线电抗器	25~30 kvar	240×160×200	135×110
YD-CKSG 14% 铝线电抗器	25~30 kvar	270×190×215	150×120
YD-CKSG 14% 铜、铝线电抗器	40~50 kvar	290×190×240	180×120
