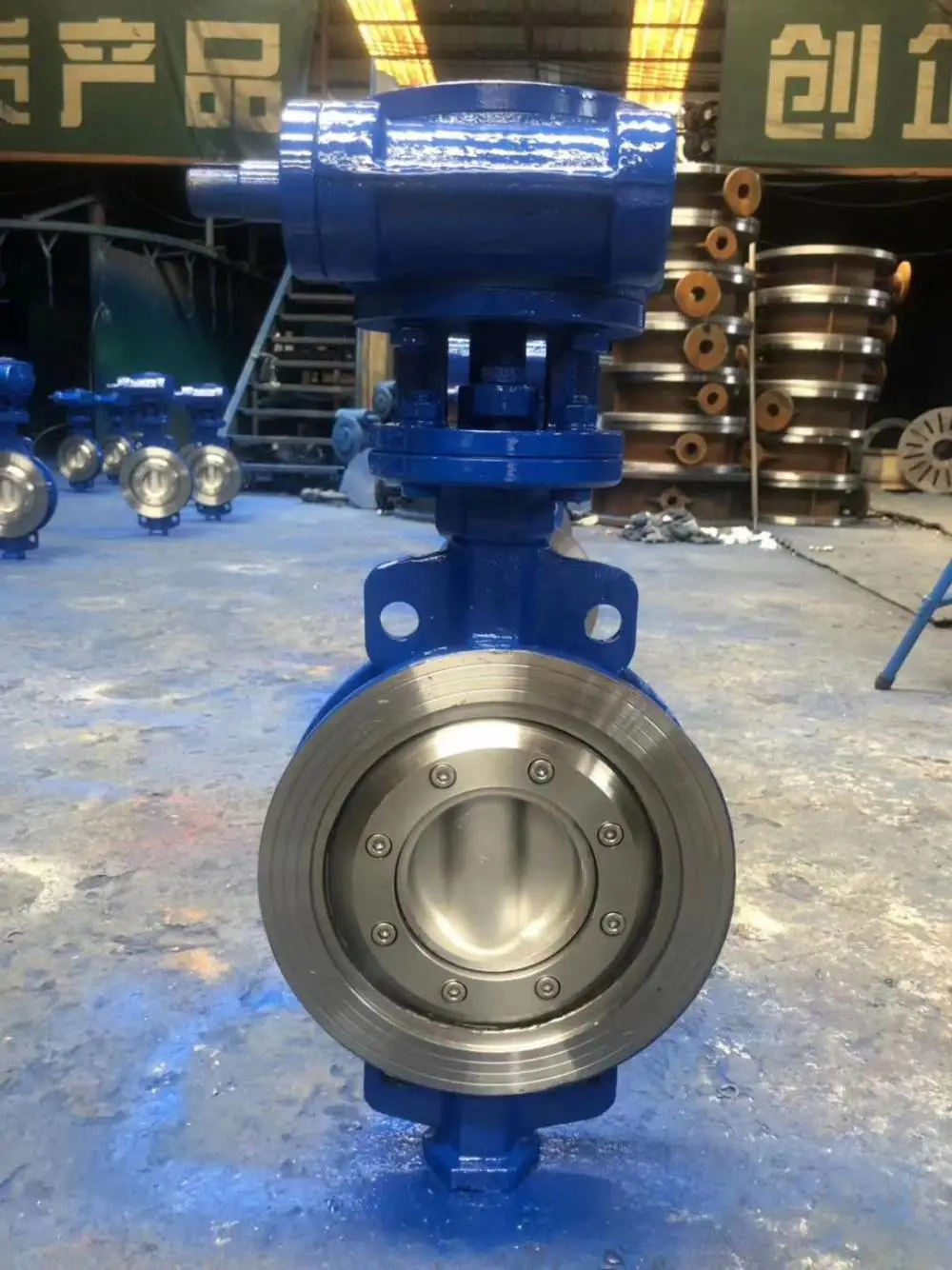

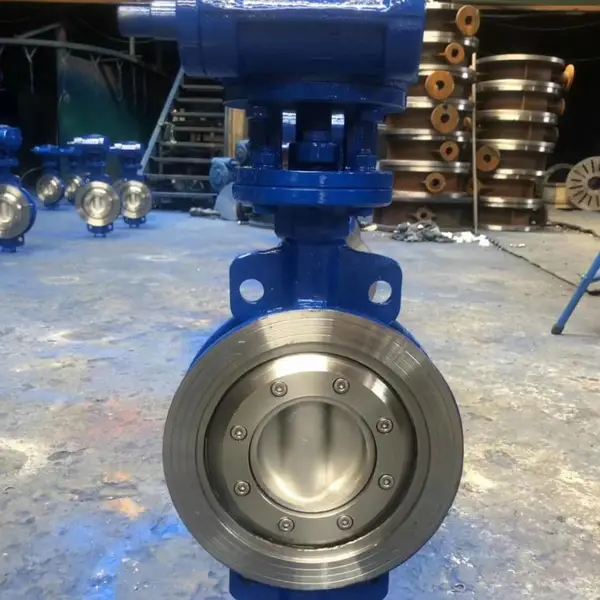

常温腐蚀介质直流式结构衬氟对夹蝶阀 D371F4-10P DN700

¥259.00 1个起批
¥199.00 ≥2个

参数

对夹产品特性
沪天阀门品牌
D371F4-10P型号

发货地浙江永嘉县 8天内发货供货总量888888个

永嘉县沪天阀门厂 8年: 进入店铺在线咨询

衬氟衬胶结构直流式结构衬氟对夹蝶阀 D371F4-10P DN800 ¥199.00

排水排污快速衬氟对夹蝶阀 D371F4-16P DN50 不锈钢材质 ¥199.00

排水排污快速使用时间长衬氟对夹蝶阀 D371F4-16P DN65 ¥199.00

耐防腐结构承受能力强衬氟对夹蝶阀 D371F4-16P DN80 ¥199.00

承受能力强全氟性阀座衬氟对夹蝶阀 D371F4-16P DN100 ¥199.00

全氟性阀座户外耐腐蚀衬氟对夹蝶阀 D371F4-16P DN125 ¥199.00

产品详情

沪天阀门生产制造的对夹蝶阀产品说明

沪天阀门生产全衬胶蝶阀的阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好

D71H-10C/16C电动蝶阀主要技术参数

公称通径DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

D71H-10C/16C电动蝶阀主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
