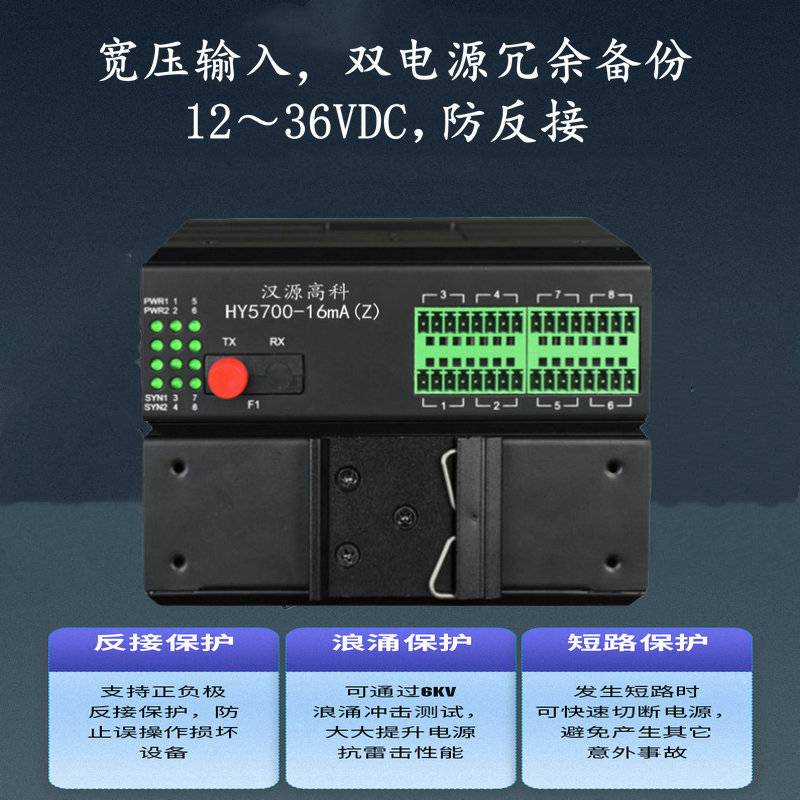

汉源高科16路4～20mA电流模拟量光端机HY5700-16mA(Z)支持16路4-20mA的电流信号转换为光纤信号传输，接收机把光纤信号还原为发射端输入的4-20mA的电流信号（单模单纤，光口FC，传输距离20公里）；输入电压：DC12～48V（双电源冗余备份），电源支持过载保护，防反接保护；防护等级：IP40、防雷防浪涌、DIN卡轨式、金属外壳、无风扇设计；工作温度：-40℃~+85℃（工业级物料）；
产品特点
◆导轨式安装铝合金外壳，135mm×120mm×40mm
◆四位接线端子/单模单纤FC光口
◆支持4～20mA电流
◆非线性失真小于0.05％
◆数字分辨率可达12位
◆电源、光收、光发有指示灯显示
◆工业级设计，全贴片工艺
设备参数
光纤接口参数
光口数量：1路光口
光口类型：单模单纤FC光口（默认）
传输距离：多模2KM；单模20公里
工作波长：双纤：多模850nm；单模1310nm
单纤：多模850/1310nm；单模1310/1550nm
电流/电压接口参数
接口数量：4路4～20mA
电流AD精度：12位
AD采样率：20KHz
DA精度：12位
接口保护：1600W浪涌保护；+/-15KV静电保护
接口端子：工业5.81接线端子
传输介质：双绞线或线
电源参数
输入电压：12～48VDC
接口端子：工业接线端子
输出电压：DC24V输出（可给输出24V给变送器供电）
机械特性
尺寸（长×宽×高）：135mm×120mm×40mm
净重：800克
外壳：IP40等级保护，铝合金外壳
安装：DIN35导轨式安装
工作环境
工作温度：-40℃～+85℃
存储温度：-40℃～+85℃
相对湿度：5%～95%（无凝露）
符合标准
IEC61000-4-2(ESD)：电源端：±6KV；接触放电，±8KV 空气放电；继电器：±4KV 接触放电，±4KV 空气放电；信号端：±4KV 空气放电
IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV
IEC61000-4-5(Surge)：电源端：±2KV DM/±4KV CM，继电器：±2KV DM/±4KV CM
IEC60068-2-27（冲击）
IEC60068-2-32（自由跌落）
IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
EN50121-4（轨道交通）
产品型号
HY5700-1mA(Z)
1路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-2mA(Z)
2路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-4mA(Z)
4路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-8mA(Z)
8路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-16mA(Z)
16路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-32mA(Z)
32路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-1mA(S)
1路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-2mA(S)
2路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-4mA(S)
4路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
HY5700-8mA(S)
8路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-16mA(S)
16路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
