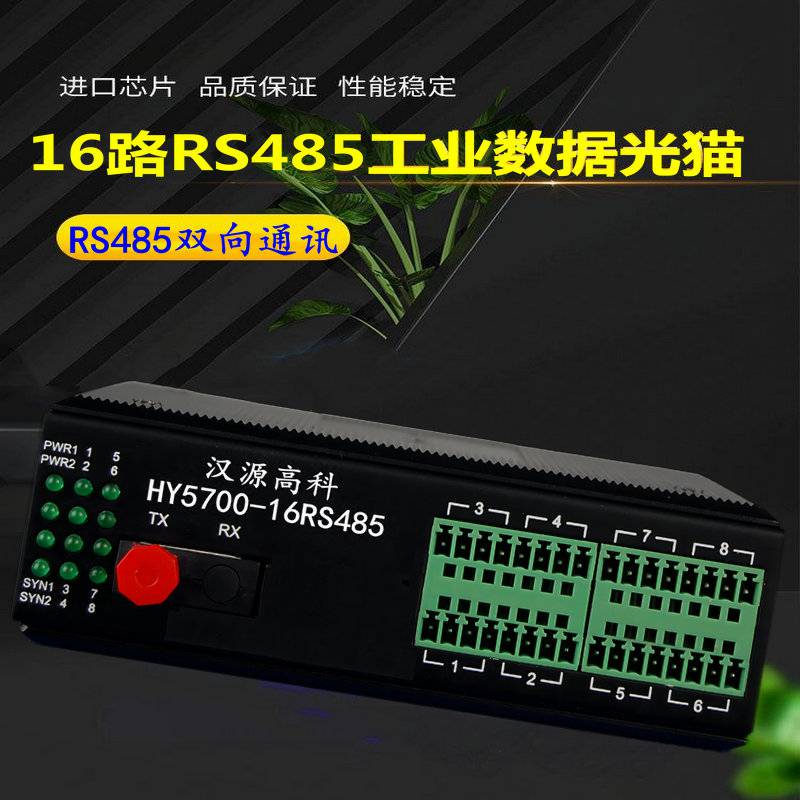

汉源高科HY5700-16RS485是一款16通道工业级RS485总线光纤中继器，符合RS-485协议。提供1～16个独立总线电接口和1个光纤接口灵活搭配方式，可根据项目实际需求灵活配置接口。HY5700-16RS485产品即插即用，不需配置，大程度的使用户安装和调试过程简单化。本产品为工业级设计，IP40防护等级，波浪纹铝制加强机壳，35mm导轨安装，DC（12～24V）宽电源输入，电源冗余和隔离保护等优点。-40℃～+85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。
产品特点
◆提供1～16路RS485通道；
◆每路有指示灯状态指示；发送和接收均有指示灯显示状态；
◆串口支持RS485数据接口；
◆RS485通道可以传输异步从0-115200波特率自适应的串口数据；
◆支持宽范围DC12～24V直流电源输入；
◆电源支持过载保护、防反接保护；
◆防雷击，可抗感应高压，防浪涌等；
◆无风扇散热，降低修复时间；
◆IP40防护等级，能够经受住恶劣环境的考验；
◆导轨式安装；
◆宽温型：工作温度-40℃～+85℃；
◆所有型号皆通过烤机测试。
应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
技术参数
总线数据接口
*工业端子接口，管脚定义符合RS-485的协议规范
*符合RS-485总线标准
*通信速率：9.6Kbps、19.2Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps
*信号延时（电口）：≤11Bit
*隔离电压1000V
*终端电阻：本机内部不带终端电阻，请按需要决定是否外接
光纤接口
*光纤波长：多模850nm、1310nm；单模1310nm、1550nm
*传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um
*传输距离：多模2km，单模20km，远距离可选
*光纤接口类型：ST、SC、FC可选，标配SC光接口
*单纤波长：1310nm/1550nm
*光线路误码率：＜10-9
*信号延时（光口）：≤2.3us/节点
电源
*隔离冗余12～24V DC电源，典型工业标准电压DC24V，功耗小于5W，隔离电压1500V，具有反接保护功能，采用工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
机械特性
*净重：800g
*外壳：IP40防护等级，波浪纹铝制加强机壳
*安装：35mm DIN导轨式安装
工作环境
*工作温度：-40℃～+85℃
*存储温度：-40℃～+85℃
*相对湿度：5%～95%（无凝露）
订购信息
HY5700-1RS485 1路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-2RS485 2路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-4RS485 4路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-8RS485 8路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-16RS485 16路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
