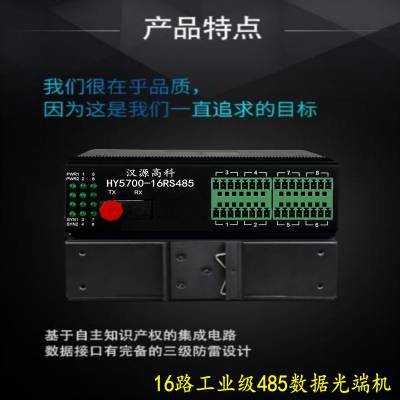

HY5700-16RS485系列产品是汉源高科(北京)科技有限公司一款工业级16路RS485串口转光纤的转换器,可实现16路RS-485信号通过一根光纤进行远距离传输,设备可以延长RS485串行通信信号的传输距离,该系列产品支持多机通信、组网方便点。同时,由于采用光纤作为传输介质,避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁,从而的提高了数据通信的可靠性、安全性和保密性。
HY5700-16RS485串口转光纤转换器采用波浪纹铝制加强机壳,标准35mm DIN导轨式安装,DC12~24V宽电压输入,能够满足各种工业现场的要求。该系列产品广泛应用于各种工业控制,分布数据采集等场景,特别适合应用于电力系统自动化、交通控制等领域。
产品特点
1、光纤接口支持双纤(SC/FC/ST)或单纤(SC/FC/ST)
2、支持16路RS-485接口
3、应用时需要两端都为RS-485接口
4、零延时自动转发、异步传输,点对点传输
5、自动侦测串口速率、判别和控制数据传输方向
6、RS-485通信速率250Kbps
7、接口提供600W浪涌保护
8、DC12~24V宽电压供电,满足工业24V供电要求
9、35mm DIN导轨式安装
应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
技术参数
◆光纤部分
光纤:单纤或双纤
光纤接口:FC/SC/ST
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
多模850nm:-18dBm
多模1310nm:-25dBm
接受灵敏度范围:-28dBm~-40dBm
◆RS485接口
标准
EIA/TIA-485 RS-485(***/IEC8284)
串口
二线制RS-485:A(对应Tx+)、B(对应Tx-)
连接器:工业凤凰端子
◆电源
电源输入:DC12~24V
功耗:<5W
过载保护:支持
反接保护:支持
冗余保护:支持
接入端子:工业接线端子
◆机械与产品尺寸
外壳:IP40防护等级,铝合金材质
安装方式:导轨安装
重量:0.4kg/台
◆工作环境
工作温度:-40℃~+85℃
工作湿度:5%~95%(无凝露)
存储温度:-40℃~+85℃
存储湿度:5%~95%(无凝露)
订购信息
HY5700-1RS485 1路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-2RS485 2路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-4RS485 4路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-8RS485 8路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-16RS485 16路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
注:光口传输速率20KM/40KM/60KM/80KM/100KM可选
