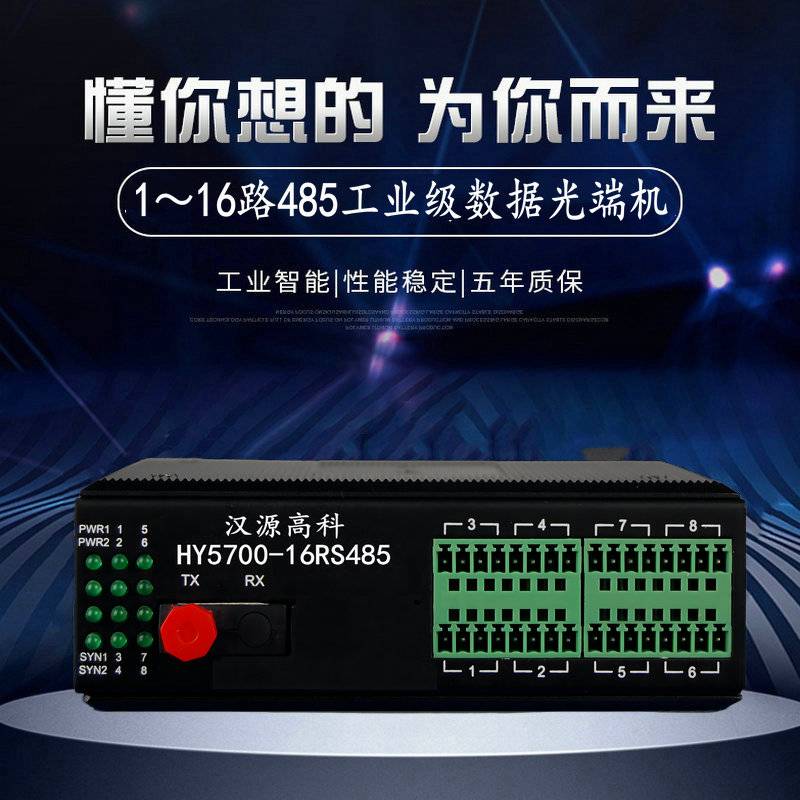

HY5700-16RS485系列产品是汉源高科（北京）科技有限公司一款工业级16路RS485串口转光纤的转换器，可实现16路RS-485信号通过一根光纤进行远距离传输，设备可以延长RS485串行通信信号的传输距离，该系列产品支持多机通信、组网方便点。同时，由于采用光纤作为传输介质，避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁，从而的提高了数据通信的可靠性、安全性和保密性。
HY5700-16RS485串口转光纤转换器采用波浪纹铝制加强机壳，标准35mm DIN导轨式安装，DC12～24V宽电压输入，能够满足各种工业现场的要求。该系列产品广泛应用于各种工业控制，分布数据采集等场景，特别适合应用于电力系统自动化、交通控制等领域。
产品特点
*提供1～16路RS-485总线，符合标准规范中的全部预定通信速率
*提供1路光纤链路，默认SC接口，可选ST、FC
*提供光纤链路及总线数据接口故障输出告警LED状态指示灯
*提供逻辑独立电口，隔离电压1000V，提供4000V防雷保护功能
*隔离冗余12～24V DC电源，隔离电压1500V，支持反接保护功能
*IP40防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨式安装方式
*工作温度范围：-40℃～+85℃，满足各种工业要求
应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
技术参数接口规格
串口
接口类型：16路RS485
波特率：300bps～115200bps
连接方式：工业端子
节点数量：RS485支持128节点
方向控制：自动识别RS485流向
接口防护：15kV静电保护、600W/ms雷击
光纤接口
接口类型：1路光纤接口，ST/SC/FC可选
传输距离：多模2km，单模20km（40/60/100km可选）
传输波长：多模850nm/1310nm或单模1310nm/1550nm可选
光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm
光功率及灵敏度：≥-10dBm，≤-34dBm（具体参考不同型号光模块）
误码率：≤10-9
电源参数
电源输入：DC12～24V
满载功耗：＜5W
机械参数
安装方式：DIN导轨式安装
工作环境
工作温度：-40℃～+85℃
存储温度：-40℃～+85℃
相对湿度：5%～95%（无凝露）
订购信息
HY5700-1RS485 1路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-2RS485 2路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-4RS485 4路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-8RS485 8路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
HY5700-16RS485 16路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12～24V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
