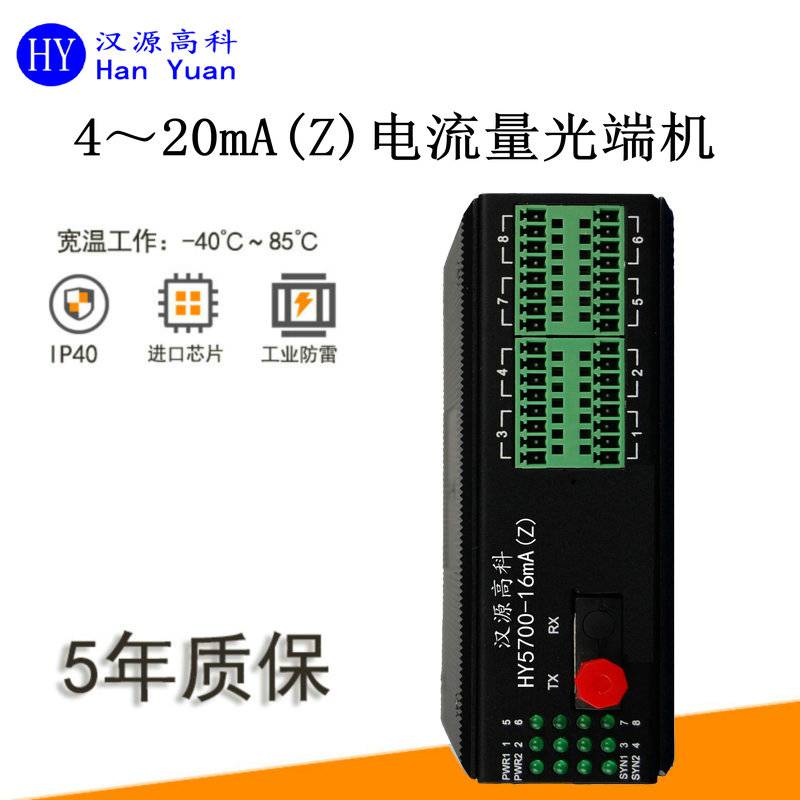

汉源高科16路4~20mA电流模拟量光端机HY5700-16mA(Z)为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种PLC/DCS、仪器仪表、电流、电量、温度、湿度、风速、光照、压力、重量、流量、液位、距离、位移、气体浓度、化学元素含量检测等等各种传感器、变送器、编码器、计数器、变频器、伺服器、执行器、分析仪以及各种模拟信号设备输出的模拟电流信号进行远距离光纤传输和供电配电而设计。模拟电流输入输出范围支持4~20mA,支持可选HART协议。支持二线、三线信号输入,支持独立供电、总线供电等灵活的供电输入可选方式。支持24VDC配电输出,以便对模拟量设备提供配电输入供电。支持输入、输出及电源三端隔离,采用高速数字隔离技术,其传输速度快、稳定性高;内置静电保护及防雷保护电路,可有效防止设备之间由于地不平衡引起的串口损坏及静穿、能够降低和雷电、浪涌信号冲击。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防护电子元器件。
产品特点
●4~20mA/0~10V转光纤信号,分辨灵敏、响应速度快
●全量程内极高的线性度(非线性度<0.4%)
●信号输入与辅助电源、输出信号三隔离
●辅助电源:12~48VDC,宽范围直流双电源供电
●小体积,标准DIN导轨式安装方式
●较强的抗EMC电磁干扰和高频信号空间干扰特性
●工业级温度范围:-40℃~+85℃
●信号光纤传输,远距离传输可达20km
应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
技术参数
光纤接口参数
光口数量:1路光口
光口类型:单模单纤FC光口(默认)
传输距离:多模2KM;单模20公里
工作波长:双纤:多模850nm;单模1310nm
单纤:多模850/1310nm;单模1310/1550nm
电流/电压接口参数
接口数量:4路4~20mA
电流AD精度:12位
AD采样率:20KHz
DA精度:12位
接口保护:1600W浪涌保护;+/-15KV静电保护
接口端子:工业5.81接线端子
传输介质:双绞线或线
电源参数
输入电压:12~48VDC
接口端子:工业接线端子
输出电压:DC24V输出(可给输出24V给变送器供电)
订购信息
HY5700-1RS485 1路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-2RS485 2路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-4RS485 4路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-8RS485 8路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
HY5700-16RS485 16路双向工业级RS485数据光端机、FC/SC接口、单模单纤、20公里、导轨式、DC12~24V供电
注:光口传输速率20KM/40KM/60KM/80KM/100KM可选
