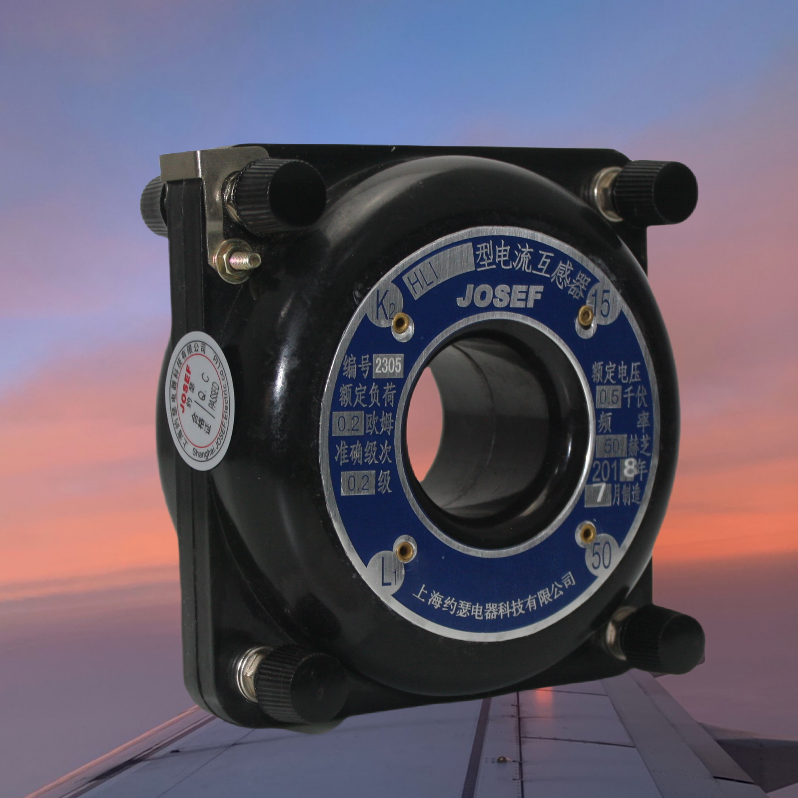

JOSEF约瑟 HL1精密电流互感器 防护等级高，维护简单方便
- ¥275.00 1 - 199台
- ¥255.00 200 - 499台
- ¥225.00 ≥500台
- 否是否进口
- 上海产地
- JOSEF约瑟品牌
一、产品概述
HL1精密电流互感器是一种测量用电流互感器，适用于频率为50Hz、电压为0.5kV以下的交流电路中。它可以配合电流表准确测量电流，同时也可以作为校验其它电流互感器的标准使用。
二、主要用途
HL1精密电流互感器主要适用于电力、计量或厂矿单位，作为标准用来检定电流互感器、电流表、电能表和功率表。此外，它还可以作为扩大量限装置，用来精密测量电流、电能和功率。
三、技术特点
高精度：HL1精密电流互感器具有0.2级的测量等级，能够确保测量的准确性和可靠性。
高稳定性：互感器铁心采用高导磁率软磁材料卷制成型，并经过高温保护热处理，确保互感器在高电流下仍能保持稳定的工作状态。
***：一二次线圈用高强度聚酯漆包线绕制，并且用吸收率很低的绝缘材料绕制，线圈表面罩漆处理，确保产品的***性。
便携式设计：HL1精密电流互感器体积小巧、重量轻，便于携带和现场使用。
四、技术规格
测量等级：0.2级
初级电流：提供多种规格，如1***、50A、100A、150A、200A、300A、600A等，可根据实际需求选择。
次级电流：通常为***。
额定负载：5VA。
功率因数：0.8。
准确度等级：0.2级（在额定条件下）。
其他参数：如中心孔直径、外形尺寸、重量等，具体参数可能因不同厂家或型号而有所差异。
五、工作原理
HL1精密电流互感器的工作原理基于电磁感应原理。它由闭合的铁心和绕组组成，一次绕组匝数很少，串在需要测量的电流的线路中，因此经常有线路的全部电流流过。二次绕组匝数比较多，串接在测量仪表和保护回路中。当一次绕组中有电流流过时，会在铁心中产生磁通，进而在二次绕组中产生感应电动势和感应电流。通过测量二次绕组中的电流，可以间接得到一次绕组中的电流值。
六、使用注意事项
在使用HL1精密电流互感器时，应确保一次绕组和二次绕组的正确连接，避免接反或短路。
应根据实际需要选择合适的初级电流规格，并确保测量仪表的输入阻抗与互感器的二次负载相匹配。
在使用过程中，应注意避免互感器受到过大的机械振动或冲击，以免影响其测量精度和稳定性。
定期对互感器进行校准和维护，确保其长期稳定运行。
外形及安装尺寸图
HL1 5/5电流互感器HL1 10/5电流互感器HL1 15/5电流互感器HL1 20/5电流互感器
HL1 30/5电流互感器HL1 40/5电流互感器HL1 50/5电流互感器HL1 75/5电流互感器
HL1 100/5电流互感器HL1 150/5电流互感器HL1 200/5电流互感器HL1 300/5电流互感器
HL1 400/5电流互感器HL1 500/5电流互感器HL1 600/5电流互感器
HL1A 5/5电流互感器HL1A 10/5电流互感器HL1A 15/5电流互感器HL1A 20/5电流互感器
HL1A 30/5电流互感器HL1A 40/5电流互感器HL1A 50/5电流互感器HL1A 75/5电流互感器
HL1A 100/5电流互感器HL1A 150/5电流互感器HL1A 200/5电流互感器HL1A 300/5电流互感器
HL1A 400/5电流互感器HL1A 500/5电流互感器HL1A 600/5电流互感器
HL3 0.5/5电流互感器HL3 1/5电流互感器HL3 2.5/5电流互感器HL3 5/5电流互感器
HL3 10/5电流互感器HL3 15/5电流互感器HL3 30/5电流互感器HL3 40/5电流互感器HL3 50/5电流互感器
HL3A 0.5/5电流互感器HL3A 1/5电流互感器HL3A 2.5/5电流互感器HL3A 5/5电流互感器
HL3A 10/5电流互感器HL3A 15/5电流互感器HL3A 15/5电流互感器HL3A 20/5电流互感器
HL3A 30/5电流互感器HL3A 40/5电流互感器HL3A 50/5电流互感器
HL23 20/5电流互感器HL23 30/5电流互感器HL23 40/5电流互感器HL23 50/5电流互感器
HL23 75/5电流互感器HL23 100/5电流互感器HL23 150/5电流互感器HL23 200/5电流互感器
HL23 300/5电流互感器HL23 400/5电流互感器HL23 500/5电流互感器HL23 600/5电流互感器
HL23 800/5电流互感器HL23 800/5电流互感器HL23 900/5电流互感器HL23 1000/5电流互感器
HL23 1200/5电流互感器HL23 1400/5电流互感器HL23 1500/5电流互感器HL23 1800/5电流互感器
HL23 2000/5电流互感器HL23-1 20/5电流互感器HL23-1 30/5电流互感器HL23-1 40/5电流互感器
HL23-1 50/5电流互感器HL23-1 75/5电流互感器HL23-1 100/5电流互感器HL23-1 150/5电流互感器
HL23-1 200/5电流互感器HL23-1 300/5电流互感器HL23-1 400/5电流互感器HL23-1 500/5电流互感器
HL23-1 600/5电流互感器HL23-1 800/5电流互感器HL23-1 900/5电流互感器HL23-1 1000/5电流互感器
HL23-1 1200/5电流互感器HL23-1 1400/5电流互感器HL23-1 1500/5电流互感器HL23-1 1800/5电流互感器
HL23-3 40/5电流互感器HL23-3 50/5电流互感器HL23-3 75/5电流互感器HL23-3 100/5电流互感器
HL23-3 150/5电流互感器HL23-3 200/5电流互感器HL23-3 300/5电流互感器HL23-3 400/5电流互感器
