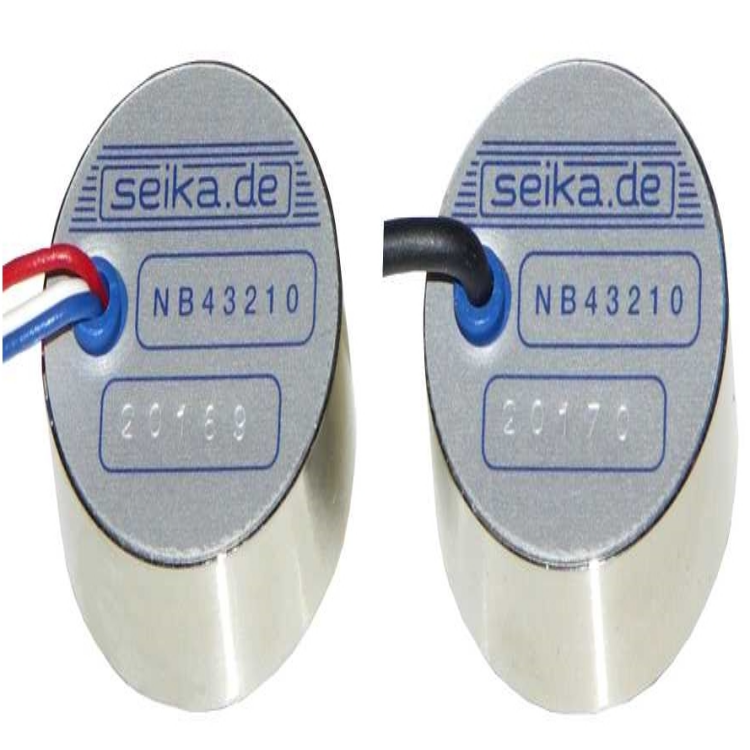

一、Seika Mikrosystemtechnik 倾角传感器简介
Seika Mikrosystemtechnik 是一家总部位于德国的微系统技术公司,专注于开发、制造和销售微型传感器和微流体控制系统。其倾角传感器广泛应用于建筑、采矿、农业机械、测量仪器、飞行器、运输和输送设备以及船舶等领域。
二、工作原理
Seika Mikrosystemtechnik 的倾角传感器主要基于电容式测量原理,通过检测电容变化来测量物体的倾斜角度。以下是其工作原理的详细解释:
(一)电容式测量原理
电容式倾角传感器通过测量电容的变化来确定倾斜角度。传感器内部有一个电容器,其电容值随倾斜角度的变化而改变。当传感器倾斜时,电容器的电极之间的距离或覆盖面积发生变化,从而导致电容值的变化。通过测量这些变化,可以计算出传感器的倾斜角度。
(二)信号处理
Seika Mikrosystemtechnik 的倾角传感器集成了微型计算机和传感器电子元件,能够将检测到的电容变化转换为标准化的输出信号。这些电子元件包括:
电压归一化放大器:用于将电容变化转换为电压信号,并进行归一化处理。
温度补偿功能:内置温度传感器可实时监测环境温度变化,并自动进行补偿,确保测量结果的准确性。
低通滤波器:用于消除不需要的干扰信号,提高信号的稳定性和信噪比。
(三)测量特点
高精度与稳定性:Seika 倾角传感有高精度和高稳定性,能够提供长期稳定的测量结果。
无滞后测量信号:传感器输出信号无滞后,能够实时反映倾斜角度的变化。
温度补偿:通过集成的温度补偿功能,传感器能够在不同温度条件下保持测量精度。
抗干扰能力:传感器采用密封封装,具有良好的抗电磁干扰能力。
三、特征:
集成 16 位微型计算机
总线兼容 RS485 输出信号
无量程限制
0.01 度分辨率
线性误差小
长期稳定性高
无滞后测量信号
极低的零点漂移
无电磁场干扰
由于没有机械运动部件,因此对振动和冲击不敏感
密封封装
绝缘外壳中的传感器与测量点电隔离,因此不会产生接地回路
零点位置可通过夹紧环进行 360° 调整
所有与温度有关的测量误差均可通过集成温度测量功能进行修正
部分型号:
B1, B2, B3,NB3
BDK3, BDK10, BDK100
BD-Sensoren
N2, N3, N4
NA2-05, NA2-10, NA3-30,
NA4-45, NA4-70
NG2, NG3, NG4
NGI2, NGI3, NGI4
NGU2, NGU3, NGU4
NG360
SB1I
SB2I
SB1U
SB1S
SBS1U
SB360
SBG2U
SBG3I
SBL1
SBL1S
XB1i
XB2I
XB1U
XB1S
XBS1U
S85B
