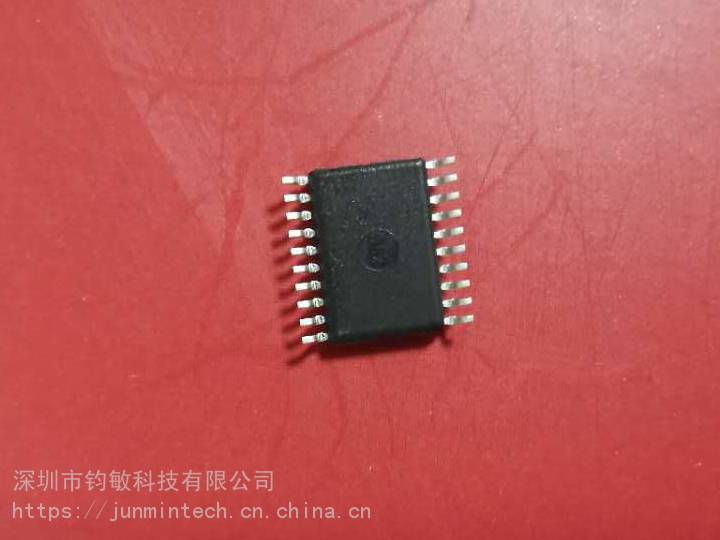

250V三相栅极驱动-CK5G14
- ¥0.01 ≥1个起批
参数
- 门驱芯片产品特性
- 普诚品牌
- CK5G14型号
广东 深圳
3天内发货
100000个
产品详情
产品简述 ：
CK5G14 在同一颗芯片中同时集成了三个 250V 半桥栅极 驱动器，特别适合于三相电机应用中高速功率 MOSFET 和 IGBT 的栅极驱动。芯片内置了死区时间和上下管直 通保护，非常有效地阻止半桥电路损坏。为了防止因芯 片工作在较低的电源电压而对功率管产生损害，芯片内 部集成了欠压锁定电路来阻止该现象发生。***的高压 BCD 制程和内置共模噪声消除技术使得高边驱动器在高 dv/dt 噪声环境能稳定工作，并且使芯片具有宽范的负瞬 态电压忍受能力。为了延长电池的使用时间，可以通过 对 EN 引脚的控制使芯片能进入到低消耗电流的待机模 式.
产品特征：
• 内部集成 250V 三相半桥高边和低边驱动器
• 内置直通保护
• 高边和低边驱动器内置欠压锁定
• 兼容 3.3V, 5V,15V 三种逻辑电平
• 内置输入噪声滤波器
• 低静态电流
• 驱动器汲出/汲入电流: 320mA/620mA
• 死区时间：0.55us(typ.)
• *** dv/dt 共模噪声消除电路
• 具有负瞬态电压忍受能力
• 低 di/dt 栅极驱动特性，更好的 EMI 性能
• 工作温度范围：-40℃ 至 125℃
产品应用
• 电动车，电动工具应用中三相马达驱动
• 其他电池供电产品中马达驱动
• 110V 电网家电马达驱动
• 其他三相逆变器
功能方框图
为您推荐
在线问
产品参数
- 门驱芯片
- 普诚
- CK5G14
- 驱动IC
- 250V三相栅极
- 电动玩具
- TSSOP20L/SOP20L/TSSOP24L
- 门驱芯片
- 250V
- 320mA/620mA
- -40~125
