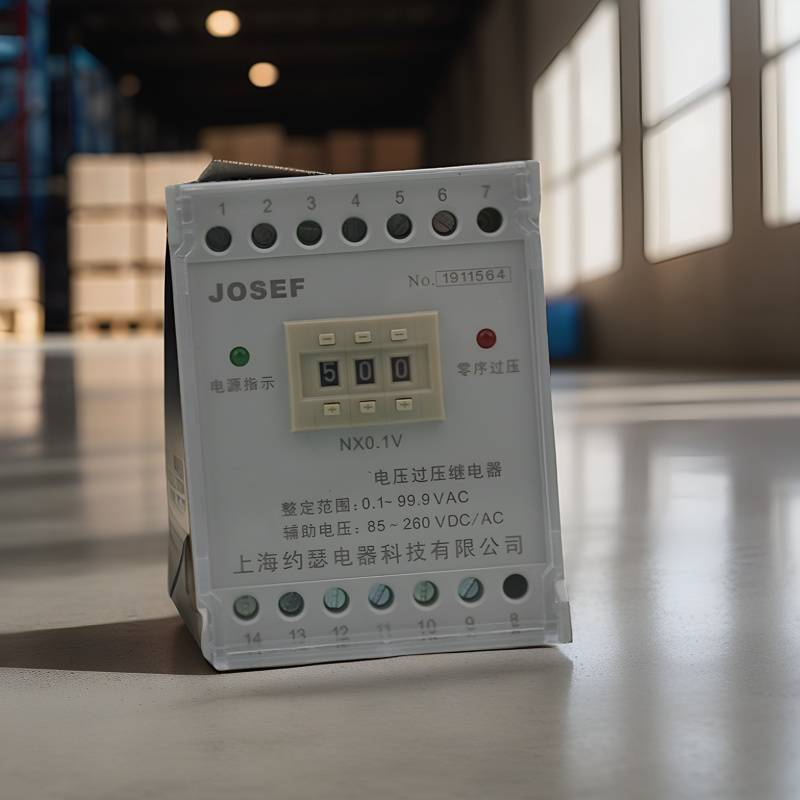

约瑟电器 零序电压过压继电器 LGY-110 DC220V 板前接线 抗干扰性好
- ¥285.00 1 - 99套
- ¥270.00 100 - 399套
- ¥240.00 ≥400套
- JOSEF约瑟产品特性
- 电压应用范围
- 上海约瑟品牌
一、基本信息
型号：LGY-110
辅助电源：DC220V
用途：线路和电力设备的零序过电压保护
二、工作原理及主要性能
LGY-110型零序过电压继电器的工作原理如下：
交流电压或电流经交流变换器变换成本继电器所需要的交流电压。
再经150HZ带阻滤波器和50HZ带通滤波器滤去50HZ以外（主要为150HZ）的谐波。
然后通过整流、滤波变成直流电压送入整定回路。
整定回路靠改变运算放大器的放大倍数来改变整定值。
整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较。
***通过驱动，作用于出口继电器J。
在正常运行情况下，UZ 三、技术条件 1. 环境条件 环境基准条件： 环境温度：20±2℃ 相对湿度：45%～75% 大气压力：86～106KPa 正常使用条件： 环境温度：-10℃～+50℃ 环境相对湿度：不大于90% 大气压力：80～110KPa 储存和运输过程中极限温度：-25℃～+70℃ 使用地点的海拔高度：不大于2500米 使用环境的周围介质无爆炸危险，不含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下 可靠的供电电源 2. 额定参数 额定交流电压：100V；100/3V 额定交流电流：***；1A 额定频率：50HZ 辅助直流电源额定电压：220V（也支持其他电压等级，如110V、48V等） 3. 特性参数 动作时间：不大于35mS 返回时间：不大于35mS 返回系数：不小于0.9 动作值刻度误差：不大于±3% 动作值温度变差：不大于±1.5%/10℃ 三次谐波滤过比：大于50 4. 功耗与负载能力 交流电压回路：在100V下不大于0.5VA 交流电流回路：在***下不大于0.5VA；1A下不大于0.2VA 辅助电源：220VDC时不大于6W 触点大容量：切断负载能力为直流250V以下，τ=5ms，感性负载50W，阻性负载150W；允许长期接通电流为*** 5. 绝缘与抗干扰 绝缘电阻：符合相关标准 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿 抗干扰性能：符合国家相关标准 四、结构型式与安装 LGY-110型零序过电压继电器具有多种结构型式，如AK-11、AQ-11（AK-11嵌入式加底座为AQ-11）、AP-11等。其外形尺寸、安装开孔尺寸可参见具体结构图。 五、使用与维护 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。 接线应符合产品端子接线要求。 按继电器面板上的公式用拨轮开关进行动作值整定。 4.1 环境基准条件 环境温度：20±2℃；相对湿度：45%～75%；大气压力：86～106KPa 4.2 正常使用条件 环境温度：-10℃～+50℃；环境相对湿度：不大于 90%；大气压力：80～110KPa 储存和运输过程中极限温度：-25℃～+70℃ 使用地点的海拔高度：不大于 2500 米 使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。 可靠的供电电源。 4.3 额定参数 额定交流电压：100V；100/ 3 V 额定交流电流：***；1A 额定频率：50HZ 辅助直流电源额定电压：220V；110V；48V 辅助交流电源额定电压：380V；220V 4.4 特性参数 动作时间：不大于 35ｍS 返回时间：不大于 35ｍS 返回系数：不小于 0.9 动作值刻度误差：不大于±3% 动作值温度变差：不大于±1.5%/10℃ 三次谐波滤过比：大于 50 动作值范围和级差： 4.5 辅助供电电源电压允许波动范围：0.8～1.15 倍额定电压。 4.6 功耗： 交流电压回路：在 100V 下不大于 0.5VA 交流电流回路：在 *** 下不大于 0.5VA； 1A 下不大于 0.2VA。 辅助电源：220VDC 时不大于 6W；220VAC 时不大于 10VA（含外附电阻）。 4.7 触点容量： 切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W；交流 250V 以下，负载 1200VA； 允许长期接通电流：***。 4.8 交流回路过载能力： 交流电压回路：1.2 倍额定电压下可连续工作 交流电流回路：2 倍额定电流下可连续工作 10 倍额定电流下可允许工作 10S 40 倍额定电流下允许工作 1S 4.9 绝缘电阻：符合能源部 SD189-87《静态继电器保护及安全自动装置通用技术条件》。 4.10 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压 2000V，同组触点间能承受工频电压 1000V， 历时一分钟无击穿。 4.11 抗干扰性能：符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准。 4.12 电气寿命：触点在额定负荷下为一万次。 4.13 机械寿命：触点在空载状态下为三百万次。 电压继电器 GY-110 AC220V 10-109V 基座安装 零序电压过压继电器 LGY-110 DC220V 板前接线 过压继电器 LGY-220 DC220V 10-109V 导轨式安装 电压继电器 LGY-110G 额定电压：100VAC, 整定范围：0.1~99.9VAC DC220V
技术条件
