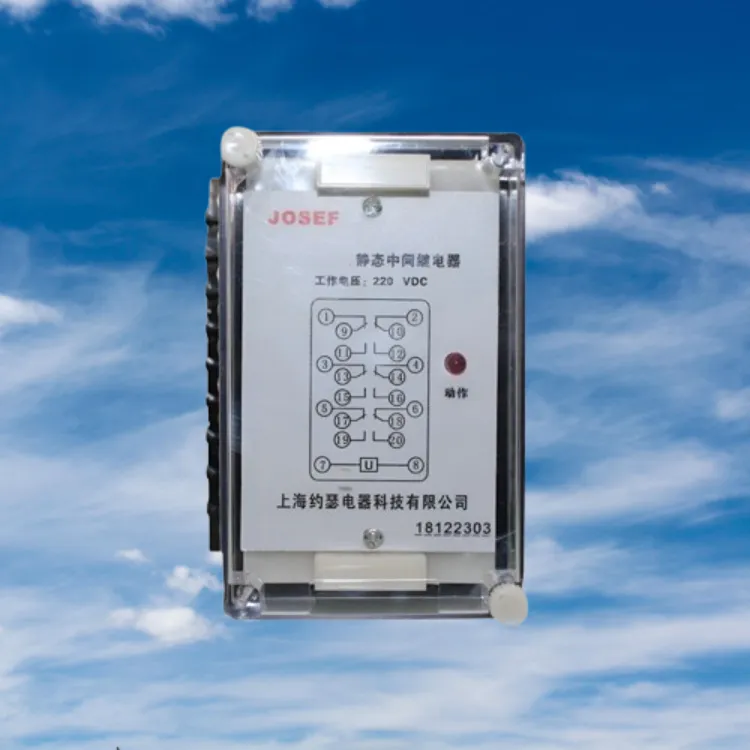

JOSEF约瑟 JZ-7Y-31中间继电器 220VDC 板后安装 可靠性高 整定范围宽
- ¥300.00 1 - 99PCS
- ¥250.00 100 - 499PCS
- ¥195.00 ≥500PCS
- 控制系统产品特性
- 中间应用范围
- JOSEF约瑟品牌
系列型号：
JZ-7Y-204X静态中间继电器；JZ-7J-204X静态中间继电器；
JZ-7L-204X静态中间继电器；JZ-7D-204X静态中间继电器；
JZ-7Y-204静态中间继电器；JZ-7J-204静态中间继电器；
JZ-7L-204静态中间继电器；JZ-7D-204静态中间继电器；
JZ-7Y-204A-D静态中间继电器；JZ-7J-204A-D静态中间继电器；
JZ-7L-204A-D静态中间继电器；JZ-7D-204A-D静态中间继电器；
JZ-7Y-205X静态中间继电器；JZ-7J-205X静态中间继电器；
JZ-7L-205X静态中间继电器；JZ-7D-205X静态中间继电器；
JZ-7Y-205静态中间继电器；JZ-7J-205静态中间继电器；
JZ-7L-205静态中间继电器；JZ-7D-205静态中间继电器；
JZ-7Y-206X静态中间继电器；JZ-7J-206X静态中间继电器；
JZ-7L-206X静态中间继电器；JZ-7D-206X静态中间继电器；
JZ-7Y-206静态中间继电器；JZ-7J-206静态中间继电器；
JZ-7L-206静态中间继电器；JZ-7D-206静态中间继电器；
JZ-7Y-207X静态中间继电器；JZ-7J-207X静态中间继电器；
JZ-7L-207X静态中间继电器；JZ-7D-207X静态中间继电器；
JZ-7Y-207静态中间继电器；JZ-7J-207静态中间继电器；
JZ-7L-207静态中间继电器；JZ-7D-207静态中间继电器；
一、型号完整释义
J Z - 7Y - 31
JZ：集成电路静态中间继电器；
7：JZ-7 平台；Y = 直流线圈（DC，区分正负极）交流对等型号：JZ-7J-31，绕组不同严禁互换供电；
31：触点编码 3NO + 3CO（3 路独立常开 + 3 组联动转换触点）
3NO：独立常开触点，无公共端，适合遥信输出；
3CO：三组转换触点，组内 NO、NC 机械联动；⚠️ 转换触点不能拆分为完全独立的告警回路 + 合闸闭锁回路；独立 NO 可单独用作遥信通道。
安装形式：CJ-1 凸出式插拔底座（面板开孔安装），本体可抽出，检修无需拆除二次接线；接线区分：H = 板前接线；W = 板后接线；后缀G = 抗震绕组，电厂、储能主控屏选用。
整机定位：变电站、直流保护屏混合型触点扩容继电器；一路信号同时实现多路遥信输出 + 多路双向模式切换，兼顾单向遥信与双向位置采集，在老式保护屏改造应用广泛。
二、结构与核心特性
CJ-1 分体插拔结构，面板自带动作指示灯；静态电子电路，无铁芯嗡鸣、EMC 抗干扰优良；
瞬时型，无延时、无自保持、无机械掉牌；线圈得电触点同步翻转，断电瞬时复位；
注意：不属于断路器跳合位S 监视专用款，回路泄漏电流偏大场景，优先选用导轨 S 系列。
三、核心电气参数
线圈额定直流电压
DC24V、48V、110V、220V（主流 DC110V、DC220V）
动作电压：30%～75% Un
返回电压 ≥10% Un
整机功耗 ≤5W；动作 / 返回时间 ≤15ms
线圈长期耐受 1.1 倍额定电压
触点参数（3NO+3CO，标准 ***）
表格
| 负载工况 | 技术指标 |
|---|---|
| 长期持续电流 | ***，短时 10A（10s） |
| AC250V (cosφ=0.4) 分断容量 | 1000VA |
| DC250V 有感负载 (L/R=5ms) | 50W |
| 线圈 — 触点工频耐压 | 2kV/1min 无击穿 |
| 机械 / 电气寿命 | 300 万次；电气寿命≥10 万次 |
环境参数
温度：-15℃～+55℃；海拔≤2000m；G 款提升抗振动性能。
四、完整工作逻辑（3NO+3CO）
线圈未上电（常态）3 组转换公共端连通常闭；3 路常开 NO 全部断开；常闭触点可用于设备合位常态监视。
线圈得电动作（红灯点亮）全部触点同步翻转：
3NO 闭合：三路并行输出保护动作、断路器分闸遥信；
3 组转换同步换向，公共端切至常开，实现三路就地 / 远方控制模式双向切换。
线圈断电所有触点瞬间恢复初始常态。
⚠️选型提醒：三组转换触点内部 NO/NC 联动，无法同时搭建互不干涉的独立告警 + 独立合闸闭锁回路。
五、典型应用场景
直流保护屏、电厂主控屏，一路跳闸信号多路遥信上送，同时多路控制模式同步切换；
高压开关柜断路器双向位置信号采集 + 遥信扩容；
直流自控系统混合型逻辑触点扩展；
❌不适用：新建 35mm 导轨密集柜体、强泄漏电流断路器辅助触点回路。
