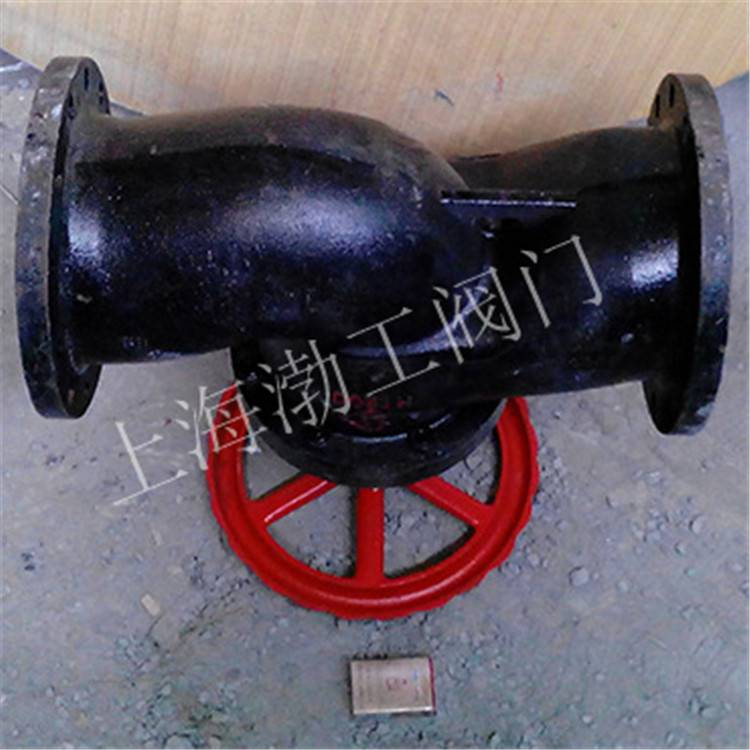

J41T铸铁截止阀 J41T-10 铜芯铸铁法兰截止阀管道水安装截止阀

¥200.00 1 - 9件
¥180.00 ≥10件

参数

渤工泵阀品牌
J41T-10型号
法兰连接形式

发货地上海奉贤区 2天内发货供货总量1000件

上海渤工泵阀有限公司: 进入店铺在线咨询

保山市阀门销售J41H-16P DN50 铸铁法兰截止阀铸铁截止阀 ¥280.00

生产铸铁截止阀供应截止阀铸铁截止阀J4IT DN80 ¥75.00

唐牌碳钢/铸钢衬胶截止阀 J41J-10 16C 铸铁衬橡胶法兰阀门开关 ¥100.00

天津中盛全顺阀门铸铁内丝截止阀J11T 苏式结构 ¥11.80

J41T-16 DN40国标手动截止阀法兰铸铁截止阀低压管道专用长治阀门经销商 ¥100.00

S-CGLV-D铸铁截止阀现货日本TOZEN滔辰截止阀 ¥30.00

产品详情

『J41T铸铁截止阀』适用于各种轻重工业及楼宇管道。【J41T铸铁截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	铸铁截止阀
产品型号	J41T、J941T
公称通径	DN15-300mm
压力范围	1.0MPa-1.6MPa
阀体材质	灰铸铁、球墨铸铁

一、简介：
铸铁截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。铸铁截止阀广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

二、优点：
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。

三、性能规范：
型号：J41T
材质：HT200灰铸铁，球墨铸铁
公称压力：1.0Mpa-16Mpa
强度试验（水）：Mpa2.4
密封试验（水）：Mpa1.8
适用介质：水，蒸汽，油，煤气，轻纺以及城建等行业。
使用温度：≤200℃。

四、性能规范：

型号	公称压力（MPa）	试验压力		工作温度	适用介质
型号	公称压力（MPa）	强度（水）（MPa）	密封（水）（MPa）	工作温度	适用介质
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

五、主要零材料：

零件名称	材料
零件名称	J41T-16	J41W-16	J41H-16	J41F-16
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁	灰铸铁
阀杆	钢	钢	钢	钢
阀瓣	灰铸铁+黄铜	灰铸铁	灰铸铁+不锈钢	灰铸铁聚四氟乙稀

六、铸铁截止阀尺寸：

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300
