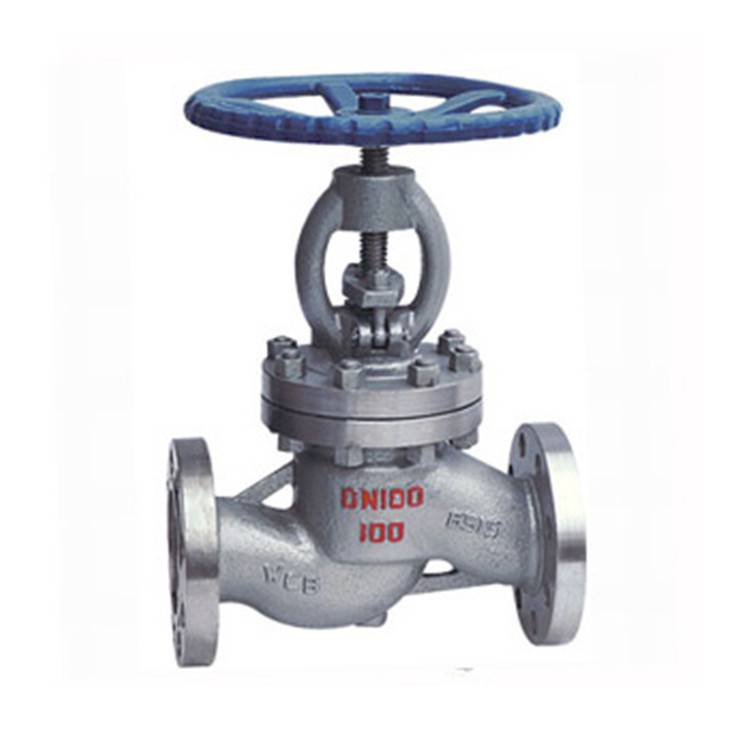

25压力法兰截止阀高压截止阀碳钢WCB J41Y-25I 铬钼钢材质

¥200.00 1 - 9件
¥190.00 ≥10件

参数

自密封产品特性
渤工品牌
J41Y-25I 型号

发货地浙江永嘉县 2天内发货供货总量500件

永嘉县渤亿阀门厂: 进入店铺在线咨询

钟祥市阀门维修WZ61H-16P DN32 锻造波纹管闸阀不锈钢波纹管法兰截止阀面议

J41B-16P DN50液化气截止阀氨用切断不锈钢锻造阀门 ¥109.00

上海船齐法兰截止阀闸阀J/Z41H耐高温高压锻造阀导热油蒸汽A105 ¥95.00

打压零泄露锻钢截止阀 J61H/Y/W-900LB 美标锻造锻钢截止阀 DN25 ¥265.00

外螺纹截止阀J23W-100RL不锈钢针型阀 ¥80.00

WJ41W-16P DN350 茂名不锈钢手动法兰截止阀 ¥9.00

产品详情

产品名称:	锻钢法兰截止阀	产品型号:	J41H
驱动方式:	手动	连接形式:	法兰
结构形式:	直通式	密封材料:	不锈钢
压力范围:	150~1500Lb	公称通径:	DN50-DN800
常用材质:	锻钢	技术咨询:	021-31007323

一、J41H锻钢法兰截止阀概述

J41H锻钢法兰阀门有三种阀盖设计，***种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，***种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

二、J41H锻钢法兰截止阀结构设计和规范

J41H法兰截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

三、J41H锻钢法兰截止阀结构型式

1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套;
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

四、J41H锻钢法兰截止阀零件材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	316+柔性石墨		316夹柔性石墨+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃~425℃		-29℃~550℃	-29℃~180℃

注意:
1、客户需求的其他材质也可采用。密封面料配对由客户***内件代号决定。
2、CS=碳钢;AS=合金钢;SS=不锈钢;

五、J41H锻钢法兰截止阀规格

150~600LB

NPS			1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RF) L1(BW)	150Lb		180	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H(开)	150Lb~300Lb		166	171	207	240	258	330
H(开)	600Lb		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150Lb	RF	4.5	6.9	9.8	13.5	19.5	28.0
	150Lb	BW	2.3	3.6	7.8	8.2	12.0	15.0
	300Lb	RF	4.8	7.7	11.0	16.8	21.2	32.6
	300Lb	BW	2.8	4.0	8.5	9.2	12.6	16.8
	600Lb	RF	5.6	7.8	12.5	17.0	23.5	38.8
	600Lb	BW	3.4	4.7	9.2	10.5	13.3	18.9

900~1500LB

NPS		1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RTJ)	900Lb~1500Lb	216	229	254	279	305	371
H(BW)	900Lb~1500Lb	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
柔性石墨	BW
