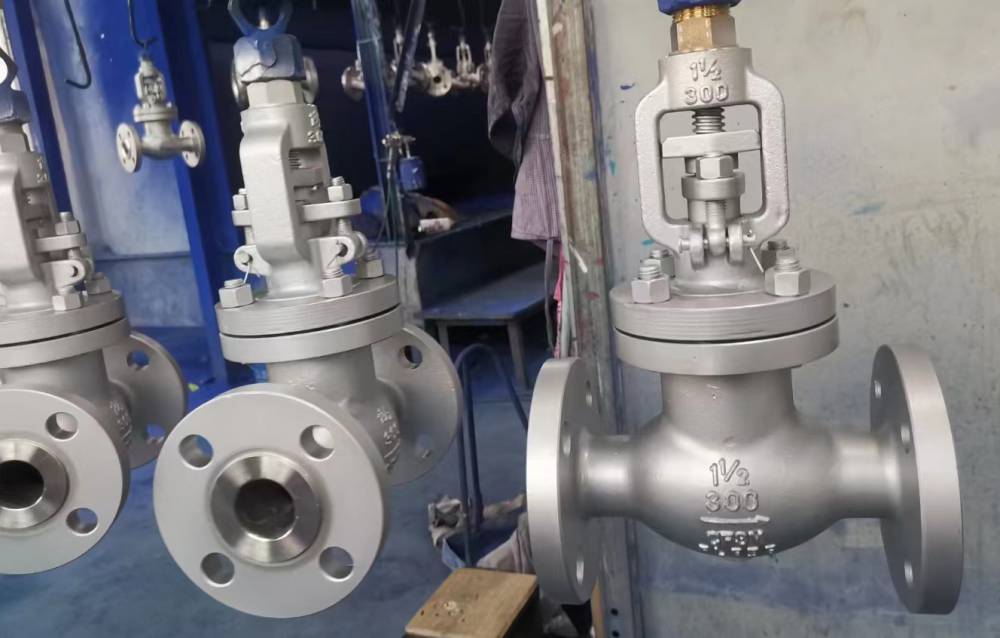

产品名称：WJ41H/W铸钢波纹管截止阀
产品材质：铸钢、铸铁、不锈钢
WJ41H/W铸钢波纹管截止阀主要用途
波纹管截止阀适用于公称压力PN150LB～300LB，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能***，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
波纹管截止阀 结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），***阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
波纹管截止阀 主要零部件
序号 | 名称 | 材质 |
1 | 阀体 | GS-C25、1.7363、 1.4308、1.4408、1.4306、1.4301 |
2 | 阀瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 轴销 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 波纹管组件 | 1Cr18Ni9Ti、304、316 |
5 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 | 阀盖 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
7 | 填料 | 柔性石墨 Flexible graphit、PTFE |
8 | 填料压盖 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
9 | 定位片 | 25、45、304、316 |
10 | 阀杆螺母 | 铜合金ZQA19-4 |
11 | 手轮 | WCB、QT400-18 |
12 | 双头螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
13 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
14 | 垫片 | 柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE |
波纹管截止阀 技术规范
驱动方式 | 手动 |
电动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
波纹管截止阀阀 产品性能规范
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
