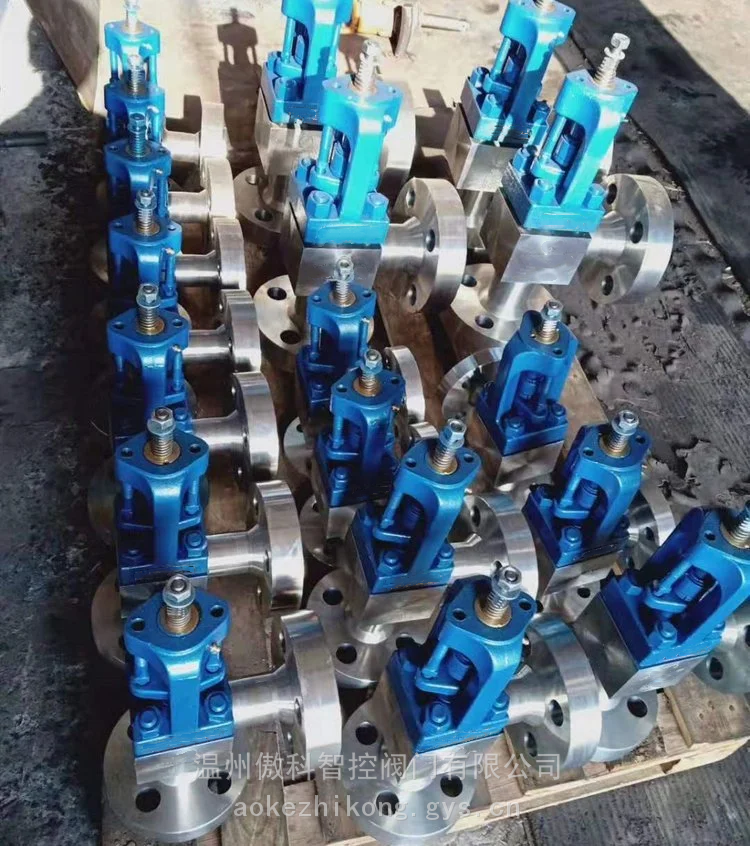

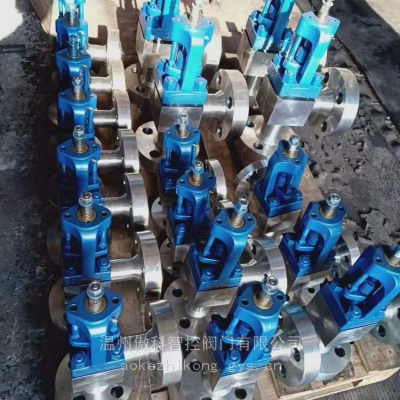

傲科阀门供应 J44W-320P 不锈钢角式截止阀.法兰高压截止阀.304/316节流阀

¥150.00 1件起批
¥135.00 ≥2件

参数

高温高压产品特性
傲科阀门品牌
J44Y型号

发货地浙江温州 3天内发货供货总量200件

温州傲科智控阀门有限公司: 进入店铺在线咨询

角式截止阀J44H-40C DN300高温蒸汽油品手动直角式截止阀 ¥109.00

J44H-16C/25C/40C 国标角式截止阀 J41H-160C 重型高温高压蒸汽截止阀J61Y ¥5550.00

国标铸钢截止阀锅炉蒸汽截止阀 J41H-100C DN40 J44H-16C/25C/40C ¥720.00

角式截止阀 J44H-40C碳钢法兰截止阀 ¥2450.00

J44H-40C DN25 高压角式截止阀_高压角式截止阀_供应信息 ¥23.00

浙江南一阀门 J44H-25C DN125 J42B-40C铸钢氨用角式截止阀批发氨用截止阀面议

产品详情

产品名称：	高压角式截止阀	产品型号：	J44Y 、J44H、J44W
公称通径：	DN3～DN100	结构形式：	截止式
公称压力：	16.0MPa～32.0MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮、伞齿轮、气动、电动
阀体材质：	WCB、铸钢、碳钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	温州傲科智控阀门有限公司

产品说明

J44Y高压角式截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。高压角式截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力16.0MPa-32.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

性能规范

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
适用介质	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200

外形结构图

外形尺寸

型号	通径 DN(mm)	主要连接尺寸							外形尺寸
型号	通径 DN(mm)	L	D	D1	M	D2	b	Z-фd	LO	H	H1
J44H-320 L44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
J44H-320 L44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
J44H-160 L44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
J44H-320 L44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285
