扬州玉林阀门厂家专业供应阀门配件*(电动执行器三器)DZW行程开关,DZW行程计数器,DZW力矩开关,DZW开度表
行程控制机构,采用十进制计数器原理,又称为计数器,控制精度高。工作原理为:由减速箱内的一对大小伞齿轮带动中转小齿轮,再带动行程控制机构工作。如果行程控制器按阀门开关位置已调整好,当控制器随输出轴转动到预先调整好 的位置或者圈数时,则凸轮将转动90°,迫使微动开关动作,切断电动机电源,电动机停转,从而实现对电动装置行程或者转圈数的控制。力矩控制器,力矩限位 开关,力矩开关,过载开关,力矩控制机构。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或者通过撞块)带动支架产生角位 移。当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使微动开关动作,从而切断电源,电动机停转。以此实现对电动装置输出转矩的控制,从而达到保护 电动阀门的目的。DZW阀门行程开关,力矩控制器,开度表。输入齿轮由计数器个位齿轮带动,经减速后,指示盘随阀门的开关过程同时转动,以指示阀门的开关 量,电位器轴和指示盘同步转动,供远传开度指示用。移动转圈数调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮,当电动装置运转时,旋转凸轮周 期性的使微动开关动作,其频率为输出轴转动一圈,动作一次或者两次,可供闪光信号使用。
扬州玉林阀门电动装置配件现货:DZW行程开关,DZW行程计数器,DZW开度表,DZW开度指示器,DZW力矩开关,DZW过载开关、DZW系列95典设 行程开关、计数器DZW-DS1行程计数器,DZW行程控制器、阀门电动装置DZW开度指示器,阀门电动装置开度表,阀门电动装置开度指示机构。
品牌:玉林
类型:阀门电动装置DZW系列行程力矩开度表等配件
适用于:阀门电动装置
配件主要为配阀门电动装置型号有:DZW系列、Z系列、DZB系列、Q型
DZW开度表,DZW开度指示器、DZW可调式开度指示器
输 入齿轮由计数器个位齿轮带动,经减速后,指示盘随阀门的开关过程同时转动,以指示阀门的开关量,电位器轴和指示盘同步转动,供远传开度指示用。移动转圈数 调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮,当电动装置运转时,旋转凸轮周期性的使微动开关动作,其频率为输出轴转动一圈,动作一次或者 两次,可供闪光信号使用。

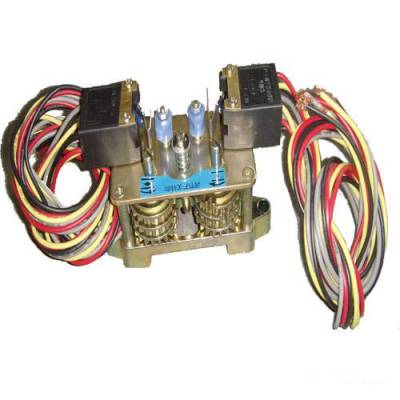

阀门电动装置DZW行程计数器,DZW行程开关,DZW限位开关。
行程控制机构,采用十进制计数器原理,又称为计数器,控制精度高。工作原理为:由减速箱内的一对大小伞齿轮带动中转小齿轮,再带动行程控制机构工作。如果行 程控制器按阀门开关位置已调整好,当控制器随输出轴转动到预先调整好的位置或者圈数时,则凸轮将转动90°,迫使微动开关动作,切断电动机电源,电动机停 转,从而实现对电动装置行程或者转圈数的控制。
采用十进制计数器原理,控制精度高。为全系列通用部件,其结构见图6。其工作原理为:由减速箱内的一对大小伞齿轮带动主动小齿轮(Z=8),再带动行程控制 器工作。如果行程控制器按阀门开、关的位置已调整好,当控制器随输出轴转动到预先调整好的位置(圈数)时,则凸轮将转动90°,迫使微动开关动作,切断电 机电源,使电机停转,从而实现对电动执行机构行程(转圈数)的控制。
DZW电动装置力矩控制器,DZW力矩限位开关,DZW力矩开关,过载开关,DZW力矩控制机构。
当 输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或者通过撞块)带动支架产生角位移。当输出轴上的转矩增大到整定转矩时,则支 架产生的位移量使微动开关动作,从而切断电源,电动机停转。以此实现对电动装置输出转矩的控制,从而达到保护电动阀门的目的。
