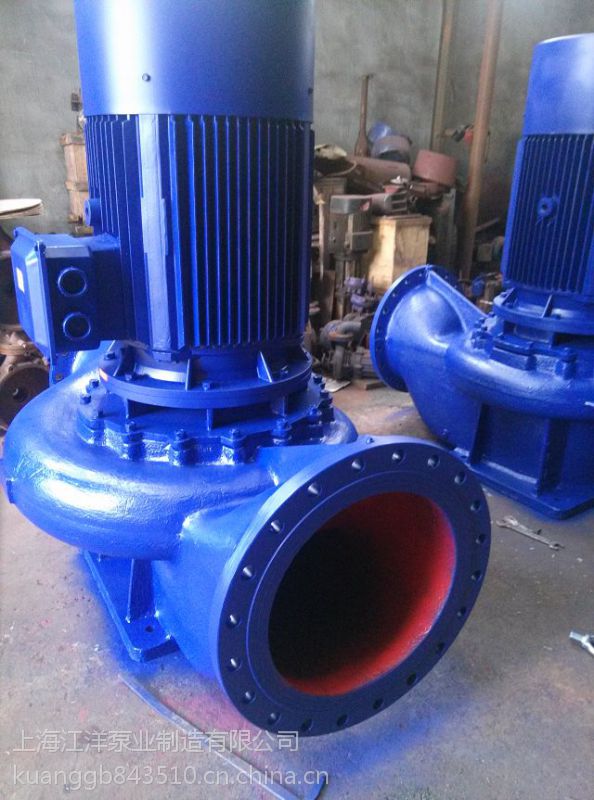

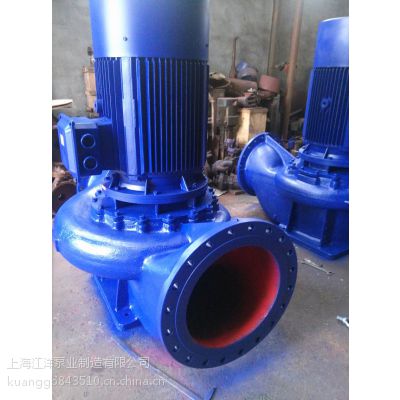

卧式多级离心泵系列100GDL100-20*10 管道泵离心泵

¥1.00 1 - 9台
¥0.90 10 - 99台
¥0.80 ≥100台

参数

江洋品牌
100GDL100-20*10型号
变频性能

发货地上海松江区 2天内发货供货总量689台

上海江洋泵业制造有限公司: 进入店铺在线咨询

125GDL100-20*2 管道泵多级泵泵的参数及故障检修 ¥0.80

电动机多级泵125GDL100-20*3 管道泵立式离心泵 ¥0.80

水泵系列125GDL100-20*5 多级管道泵厂家离心泵 ¥0.80

125GDL100-20*6 多级泵的图片及参数安装图纸 ¥0.80

卧式多级泵系列125GDL100-20*7 管道泵离心泵多级泵 ¥0.80

化工多级泵150GDL160-20*2 管道泵的图纸及参数 ¥0.80

产品详情

多级泵采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而***产品质量的稳定可靠。多级泵、卧式、单吸多级、分段式离心泵。具有效***、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

结构说明

多级泵主要由定子、转子、轴承和轴封四大部分组成：

1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。 D 型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。 DG 型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。 D 型泵水封水来源于泵内的压力水。 DG 型泵水封水来源于外部供水。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转 D 、 DG 型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于 1% ，颗粒度小于 0.1mm ）或物理化学性质类似于水的其它液体。 D 型泵输送介质温度小于100℃ ，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。 DG 型泵输送介质温度小于 120℃ ，适用于各种锅炉给水。
