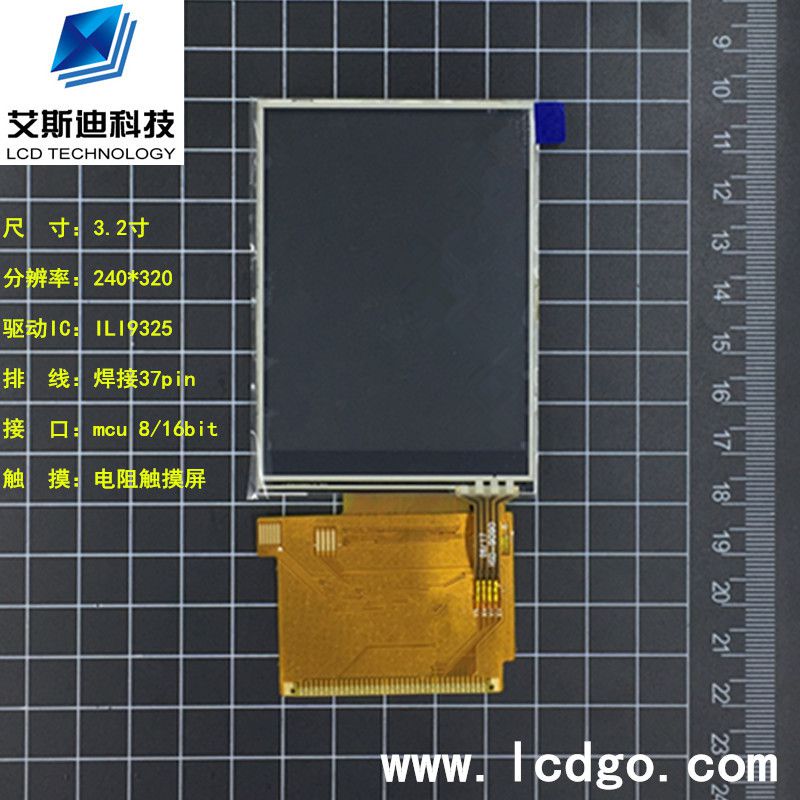

3.2寸TFT型液晶屏模块 驱动IC:ST7783 分辨率240*320 带电阻触摸屏
- ¥1.00 1 - 9999PCS
- ¥0.90 10000 - 29999PCS
- ¥0.80 ≥30000PCS
参数
- 是加工定制
- Chimei/奇美品牌
- LCDT321303701-7781-TP型号
广东 深圳
3天内发货
1000000PCS
产品详情
| 产品名称 | 3.2寸TFT液晶屏 |
| 外观尺寸 | 57.54*79.20*4.6mm |
| 显示尺寸 | 48.60*64.80mm |
| 驱动IC | ST7781 |
| 接口类型 | MCU 并口 37pin 焊脚 8/16bit |
| 背光类型 | 5*LED 并联 电压：2.8--3.3V |
| 功耗 | 1.0-1.2W |
| pin脚间距 | 1mm |
| 分辨率 | 240*320 |
| 触摸 | 电阻触摸屏 |
| 详细资料 | 联系客服索取/***资料下载 |
液晶屏引脚定义：
| 管脚号 | 符号 | 功能 |
| 1 | GND | 地 |
| 2 | VDD | I/O 供电2.8V |
| 3 | VDD | I/O 供电2.8V |
| 4 | CS | 片选信号，低有效 |
| 5 | RS | 指令/数据选择端，L：指令，H：数据 |
| 6 | WR | LCD写控制端，低有效 |
| 7 | RD | LCD读控制端，低有效 |
| 8 | RESET | 复位信号线 |
| 9 | DB0 | LCD数据信号线 |
| 10 | DB1 | LCD数据信号线 |
| 11 | DB2 | LCD数据信号线 |
| 12 | DB3 | LCD数据信号线 |
| 13 | DB4 | LCD数据信号线 |
| 14 | DB5 | LCD数据信号线 |
| 15 | DB6 | LCD数据信号线 |
| 16 | DB7 | LCD数据信号线 |
| 17 | DB8 | LCD数据信号线 |
| 18 | DB9 | LCD数据信号线 |
| 19 | DB10 | LCD数据信号线 |
| 20 | DB11 | LCD数据信号线 |
| 21 | DB12 | LCD数据信号线 |
| 22 | DB13 | LCD数据信号线 |
| 23 | DB14 | LCD数据信号线 |
| 24 | DB15 | LCD数据信号线 |
| 25 | GND | 地 |
| 26 | Y- | 触摸屏信号线 |
| 27 | X- | 触摸屏信号线 |
| 28 | Y+ | 触摸屏信号线 |
| 29 | X+ | 触摸屏信号线 |
| 30 | LEDK1 | 背光LED负极性端 |
| 31 | LEDK2 | 背光LED负极性端 |
| 32 | LEDK3 | 背光LED负极性端 |
| 33 | LEDK4 | 背光LED负极性端 |
| 34 | LEDK5 | 背光LED负极性端 |
| 35 | LEDA | 背光LED正极性端 |
| 36 | LEDA | 背光LED正极性端 |
| 37 | GND | 地 |
我司为一般纳税人，可开17%增值税专用发票
为您推荐
更多 >
在线问
产品参数
- 是
- Chimei/奇美
- LCDT321303701-7781-TP
- TFT型液晶屏(模块)
- 3.2
- 262K
- 300
- 1：500
- 240*320
- 76800
- 0.1
- 0.1
- 135
- ST7783
- 焊接37pin
- 电阻触摸屏
