显示器屏净化洁净棚安装笔记本屏无尘车间洁净棚设计
¥1.01
- 商品
- 详情
参数
- 否加工定制
- BOE/京东方品牌
- TE133QDM-NW0型号
广东 深圳
3天内发货
5000PCS
显示器屏净化洁净棚安装笔记本屏无尘车间洁净棚设计
¥1.01
产品详情

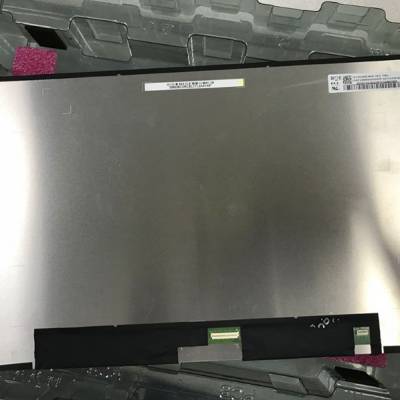

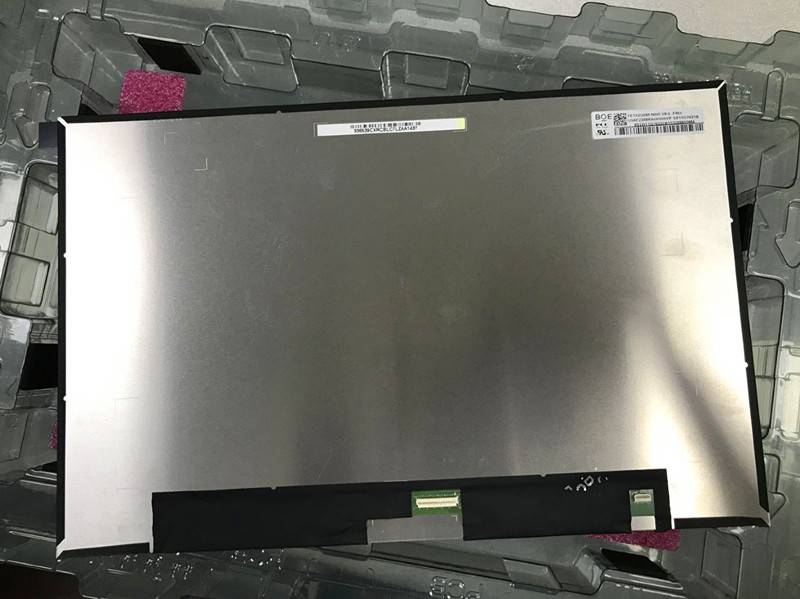

京东方液晶模组TE133QDM-NW0 应用详情
| 基本信息 : | 面板品牌 BOE/京东方 面板型号 TE133QDM-NW0 面板尺寸 13.3英寸 面板应用 面板类型 a-Si TFT-LCD , 液晶模组 型号别名 BOE0B75 |
|---|---|
| 工作环境 : | 工作温度 0 ~ 50 °C 存储温度 -20 ~ 60 °C RoHS状态 耐振动性 1.5G (14.7 m/s²) |
| 典型特征 : | |
| 备注信息 : | eDP1.4b, PSR2, sDRRS, LBL |
京东方液晶模组TE133QDM-NW0 结构详情
| 像素特征 : | 像素数量 2560(RGB)×1600, WQXGA 点间距 0.03725×0.11175 mm (H×V) 像素布局 RGB垂直条状 像素间距 0.11175×0.11175 mm (H×V) [227PPI] |
|---|---|
| 结构尺寸 : | 显示区域 286.08×178.8 mm (H×V) 可视区域 - 外观尺寸 291.2×188.02 mm (H×V) 外观厚度 1.88/4.41 (Typ./Max.) mm |
| 外观特征 : | 外观形状 平面矩形 风景肖像 风景模式 宽高比 16:10 (H:V) 外观样式 薄屏 (PCBA弯折, 厚度≤3.0mm) |
| 安装孔位 : | Without |
| 其它特征 : | 重量 180g (Max.) 表面处理 Hard coating (2H) |
京东方液晶模组TE133QDM-NW0 光学详情
| 基本信息 : | 面板亮度 400 cd/m² (Typ.) 对比度 1500:1 (Typ.) (透射) 可视角度 89/89/89/89 (Typ.)(CR≥10) 光学模式 ADS，常黑显示，透射式 视角 全视角 反应时间 20 (Typ.)(Tr+Td) ms |
|---|---|
| 色彩性能 : | 白色色度 Wx:0.313; Wy:0.329 显示颜色 1.07B (8-bit + Hi-FRC) 色温 6485K 亮度变动 1.25/1.33 (Typ./Max.)(13 points) |
| 1931色域 : | NTSC比值 71% sRGB覆盖率 *** Adobe RGB覆盖率 74% DCI-P3覆盖率 74% Rec.2020覆盖率 53% 色域说明 sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
京东方液晶模组TE133QDM-NW0 电子详情
| 工作频率 : | 90Hz |
|---|---|
| 翻转扫描 : | No |
| 功率消耗 : | 3.46W (Max.) |
京东方液晶模组TE133QDM-NW0 背光详情
| 背光特征 : | 灯管类型 WLED 灯管形状 5串 灯管寿命 15K (Min.) 小时 是否可换 - 数量 11S5P 位置 侧入式光源 |
|---|---|
| 接口特征 : | 类型 包含在屏信号接口中 位置 - 灯管驱动 含LED驱动器 |
| 驱动电气 : | 电压输入 5.0/12.0V (Min./Max.) 电流输入 - |
京东方液晶模组TE133QDM-NW0 信号详情
| 信号系统 : | eDP (4 Lanes), eDP1.4b, HBR2 (5.4G/lane) 信号逻辑电压 - |
|---|---|
| 信号电气 : | 电压输入 3.3V (Typ.) 电流输入 290mA (Max.) 功耗 0.96W (Max.) |
| 接口特征 : | 类型 端子 位置 |
| 端子详情 : | 品牌 型号 脚间距 脚数 数量 接口定义 I-PEX 20982-051E-01 0.3 mm 51 pins 1 pcs |
为您推荐
更多 >
在线问
产品参数
- 否
- BOE/京东方
- TE133QDM-NW0
- IPS型液晶屏(模块)
- 13.3
- 1.07B
- 400
- 1500:1
- 2560*1600
- 89/89/89/89
