产品详情

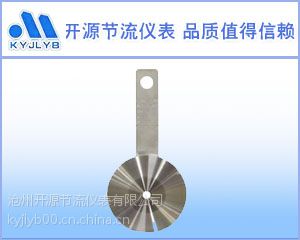

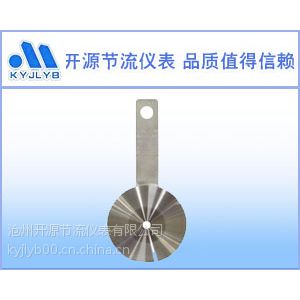

限流孔板又称节流孔板，限流孔板流量计，节流孔板流量计。限流孔板主要用于流体输送过程中的降压、限流。不需要象标准孔板那样检测差压信号。只是利用锐孔板压力损失大的特点，来达到降压、限流的目的。
限流孔板可分为单级限流孔板（单板）和多级限流孔板（多板组合）两种；单级限流孔板又分为单孔和多孔两种；多级限流孔板又称为限流孔板组，它又可分为单孔孔板组和多孔孔板组。其结构与安装与标准孔板类似。一般应用中出于加工成本的考虑，常用单级单孔孔板来达到限流降压的目的，当要求压降大于2MPa时，选用多级单孔限流孔板。

一、主要特点：
  . 结构简单、耐用、工作可靠。
  . 使用限流孔板可代替调节阀来限定流量或降低压力，***降低投资和操作维修费用。
  . 无需测量压力差，无差压变送器，流量积算仪等电子配件，价格比同口径标准孔板低廉。
  . 在管道内径一定的条件下，喉部开口越小，流速越高，减压限流效果越明显。
二、主要技术参数：
  . 公称压力 : ≤ 42MPa
  . 公称通径： 10 ～ 500mm
  . 降压能力：每片孔板可降2MPa左右,可采用多级降压，整体降压能力不限制。
三、限流孔板工作原理：
    限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
    限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会***降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。
使用范围：
    限流孔板可用于限制流体的流量或降低流体的压力。限流孔板无需实流标定。适用于：
    （1）工艺物料需要降压且精度要求不高。
    （2）在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
    （3）流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。
    （4）需要降压以减少噪声或磨损的地方，如放空系统。
结构形式：
    限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单级和多级。系统设计时需要客户提供温度、流量、口径、介质、板前压力、板后压力等参数，不特别说明按单级单孔孔板设计。
