产品详情

智能蒸汽流量计应用

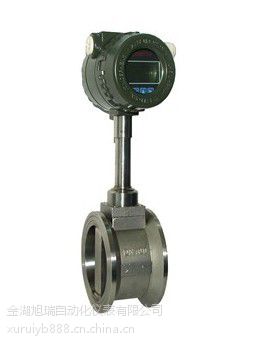

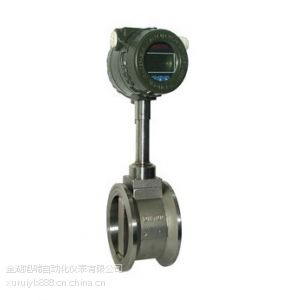

XR-LUG系列防爆型煤气涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较***、理想的流量仪表。

         防爆型煤气涡街流量计是基于卡门涡街原理而研制成功的一种具有国际***水平的新型流量计。由于它具有其他流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本，欧美等发达国家使用蒸汽流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计最理想的替代产品。
         XR-LUG型涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量计。

防爆型煤气涡街流量计特点：
◆结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
◆安装简单，维护十分方便。
◆检测传感器不直接接触被测介质，性能稳定，寿命长。
◆输出是与流量成正比的脉冲信号，无零点漂移，精度高。
◆测量范围宽，量程比可达1：10。
◆压力损失较小，运行费用低，更具节能意义。
◆在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
◆应用范围广，蒸汽、气体、液体的流量均可测量。

涡街流量计工作原理：
        在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡（如下图所示），这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关，可用下式表示：
f＝St·v/d
             式中：f－卡门涡街的释放频率
                         St－系数（称为斯特罗哈数）
                         v－流速
                         d－柱状物的宽度

        卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
        斯特罗哈数是蒸汽流量计的重要系数。在曲数的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。
        LUG系列涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器（探头）上地应力通过在它内部地压电元件来检出地。

智能涡街流量计产品选型

代号通径流量范围㎡/h
XR-LUG-25 DN25 1~10(液体)   25~60（气体）   蒸汽流量请查看说明书，DN300以上推荐使用插入式蒸汽流量计
XR-LUG-32 DN32 1.5~18(液体)   15~150（气体）
XR-LUG-40 DN40 2.2~27(液体)   22.6~150（气体）
XR-LUG-50 DN50 4~55(液体)   35~350（气体）
XR-LUG-80 DN80 9~135(液体)   90~900（气体）
XR-LUG-100 DN100 14~200(液体)   140~1400（气体）
XR-LUG-150 DN150 32~480(液体)   300~3000（气体）
XR-LUG-200 DN200 56~800(液体)   550~5500（气体）
  代号功能1
N 无温压补偿
Y 有温压补偿
   代号输出型号
  F1 4-20mA输出（二线制）
  F2 4-20mA输出（三线制）
  F3 RS485通讯接口
    代号被测介质
   J1 液体
   J2 气体
   J3 蒸汽
     代号  连接方式
    L1  法兰卡装式
    L2  法兰连接式
       代号功能2
      E1 1.0级
      E2 1.5级
      T1 常温
      T2 高温
      T3 蒸汽
      P1 1.6MPa
      P2 2.5MPa
      P3 4.0MPa
      D1 内部3.6V供电
      D2 DC24V供电
      B1 不锈钢
      B2 碳钢
