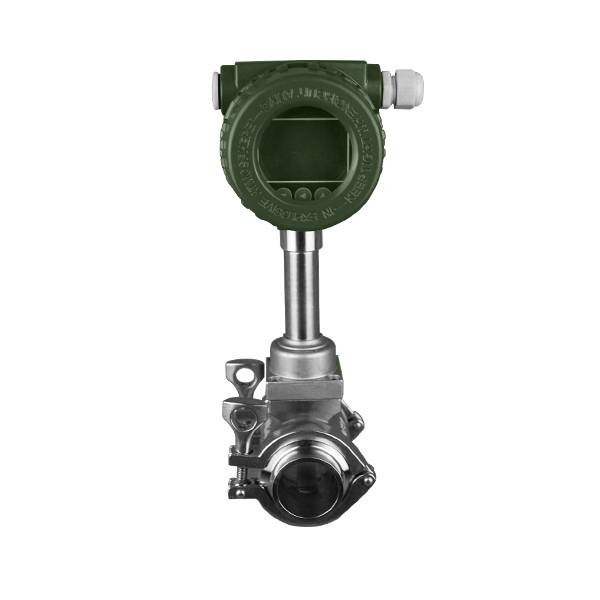

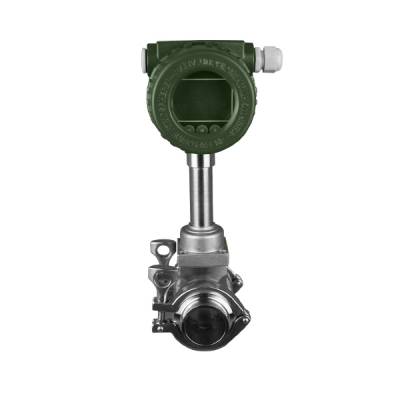

供应SLM- LUGB智能涡街流量计

面议

参数

否是否进口
国产产地
是加工定制

发货地福建厦门 7天内发货供货总量2650台

塞莱默测控仪器（厦门）有限公司: 进入店铺在线咨询

智能显示污水流量计DN200泥浆电镀废水液体防腐化工环保工程 ¥2750.00

LYLUGB-2405无显示涡街流量计脉冲输出型蒸汽表 ¥1500.00

供应LUGB涡街流量计蒸汽天然气沼气压缩空气流量计DN25 DN50 DN80 DN100 ¥1300.00

凯帝天信智能涡街流量计，智能罗茨流量计，智能电磁流量计面议

斯美特LUGB-DN100智能高温饱和蒸汽涡街流量计 ¥1168.00

智能涡街流量计 LUGB型号蒸汽流量计流量计选旭智 ¥2750.00

产品详情

LUGB智能涡街流量计概述

SLM-LUGB系列涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的新型流量计，不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。具有精度高、可靠性强、维护容易、量程宽等优点，适用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业领域中的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

LUGB智能涡街流量计特点

主要特点：
（1）结构简单，内部无可动部件，不易磨损，维护量少，可长久使用；

（2）量程范围宽，压损小，精度高，不受介质温度、压力、粘度及组分的影响；

（3）不易堵，不易卡，不易结垢，耐高温和高压；

（4）采用***功耗单片微机技术，1节3.6V~10AH锂电池可持续工作2年以上

（5）温压补偿一体型，自带温度、压力传感器，测量气体流量计时可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量；

（6）防爆型可适用于恶劣环境；

（7）量程比宽达20：1；

（8）采用抗振动探头性和消扰，有效消除外界振动干扰；

（8）采用不锈钢等材质，经久耐用

（9）可同时显示流量值和累计流量，无需切换；

（10）采用EEPROM对累计流量进行掉电保护，保护时间大于10年；

（11）现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。

主要参数：

公称通径	20、25、40、50、65、80、100、125、150、200、250、300
公称压力	1.6、2.5、4.0Mpa
被测介质温度	-40~+250℃；-40+350℃
环境温度	-10~+55℃
环境湿度	相对湿度5%~90%，大气压力86~106kPa
精度等级	液体：±0.5（显示值）气体或蒸汽：±1.0、±1.5（显示值）
量程比	1：10、1：15
阻力损失值	Cd＜2.6
输出信号	传感器：脉冲频率信号0.1~300Hz,低电平≤1V，高电平≥6V；变送器两线制4 ~ 20mA.DC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.6V锂电池
材质	不锈钢
信号传输线	STVP3×0.3（三线制）、2×0.3（两线制）
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

关于安装：

（1）安装要求：

A)涡街只能单向测量，安装时注意***介质流量方向与流量计箭头所示方向一致。
B)安装方式：

①竖直安装，介质自下而上通过流计。即将流量计安装在竖直管道上，流量方向为自下向上。

②水平安装时，必须将流量计装在整个系统的高压区，并***相应的出口压力；不要安装在管路的zui高点，因zui高点往往气体积聚，管道非满，出口不可直接放空。
③测高温流体时，尽量采用竖直安装方式；若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避免温度过高；注意安装位置处空气流动或通风良好。

C)直管段要求：至少***流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需***流量计***0-40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。
D)安装时注意管道口径应略大于或等于仪表的内径。

E)使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。
F)电缆入口密封仪表电气连接时，必须注意进线孔的密封。必须根据仪表电缆入口型号选择相应的密封接口（M20Χ1.5;1/2&＃39;NPT;G1/2&＃39;），并正确、紧密地安装。没有密封接头，或安装马虎，达不到密封效果。

（2）对管道要求：

A)流量计上游侧和下游侧必须要有足够长的同径直管段。长度应符合下表的要求。

表1：法兰卡装式(法兰连接式)流量计直管段

管道情况	上游	下游	管道情况	上游	下游
同心渐缩管,全开阀门	≥15D	≥5D	同平面两个90毒直弯头	≥25D	≥5D
同心渐扩管,全开阀门	≥20D	≥5D	不同平面两个90毒直弯头	≥40D	≥5D
上游90度直弯头或T形接头	≥20D	≥5D	半开闸阀	≥50D	≥5D

表2：插入式流量计直管段

管道情况	上游	下游	管道情况	上游	下游
同心渐缩管,全开阀门	≥30D	≥10D	同平面两个90度直弯头	≥50D	≥20D
同心渐扩管,全开阀门	≥50D	≥20D	不同平面两个90度直弯头	≥80D	≥25D
上游90度直弯头或T形接头	≥50D	≥20D	全开碟阀	≥45D	≥20D

B)在规定的直管段长度内,管道入流段与出流段目测应是平直的。为***被测介质满管,流量计应尽量避免安装在调节阀、半开闸阀的下游。一般情况下不在扩大管后安装流量变送器。

C)流量计可垂直、水平或其它任何角度进行安装,将流量计安装在垂直或倾斜管道上时,

流体流向应是自下而上的。

D)需要在流量计附近装设取压或测温点时,取压点应在流量计后3D以外,测温点应在流量计5Ｄ以外。

E)为方便检修流量计,强烈建议安装旁通管.在需清洗的管道上或所安装流量计的管道不能断流的情况下,就必须安装旁通管道。

选型要点：
正确选型才能***涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

（1）精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做***控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。

（2）可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时，涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能***时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。（3）涡街流量变送器的选择
在饱和蒸汽测量中采用VA型压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。

（4）压力补偿压力变送器的选择
由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa即可。
（5）显示仪表选择

显示仪表智能流量显示仪，具有稳压补偿、瞬时流量显示和累积流量积算功能。

选型说明：

型号

说明

SLM-LUGB-

口
