产品详情
一、产品描述
YD511D串口 可编程液晶密码键盘 数字小键盘 POS密码键盘是什么样的产品呢？YD511系列普通密码小键盘密码键盘(RS-232接口)解决了POS终端因终端品种繁杂、驱动接口程序不一致而导致的一系列软、硬件不兼容问题。YD511D 串口液晶密码键盘可以与那些POS终端兼容呢？它可与PC计算机及STAR系列终端、GW系列终端、WYSE终端、新大陆终端、国光终端、海威终端、紫针终端等国内外主要终端厂商的产品相连接。
选购YD511D串口 可编程液晶密码键盘 数字小键盘 POS密码键盘需要注意什么呢？这款产品有什么特别之处？YD511系列普通密码小键盘密码键盘(RS-232接口)可选配语音提示,液晶显示。支持二次开发及液晶回写命令。我们是厂家直销，因而也支持产品定制！欢迎选购！
型号说明
1． YD511 基本型
2． YD511S语音提示
3． YD511D语音控制盒,语音提示
4． YD511DS语音控制盒,语音提示,液晶显示
请注意型号的选购，避免不必要的麻烦，如有不明白之处，欢迎来电咨询！
二、产品参数
基本特征
外观描述：具有高安全性的专业遮挡外围。
按键材料：优质工程橡胶
键面字符：水晶按键
外壳材料：优质工程塑料
输入键盘：10个数字键，4个功能键
通信接口：标准RS-232 8位数据位，1位停止位，无校验位 （标准RS232C接口,波特率：9600、N、8、1.)
提示信息：LCD、LED、语音、控制器 (2行*15个 LCD英文字符显示 或2行*7.5他汉字显示)
工作功耗：<1W，DC+5V (单＋5V供电 )重量：520g
外形尺寸：W105*L150mm*H85mm
机械寿命：超过2,000,000次
按键压力：2～5N（牛）
按键行程：不小于1.2mm
工作温度：0℃～+40℃
相对湿度：30%～90%RH
存储温度：-25℃～+55℃
相对湿度：20%～95%RH（不结露）
大气压力：60～101Kpa
通讯接口
采用USB接口取电，DB9F通讯接头、DB9F 接头引脚定义
引脚 | 定义 | 引脚 | 定义 |
1 | 未定义 | 6 | 未定义 |
2 | TXD | 7 | 未定义 |
3 | RXD | 8 | 未定义 |
4 | 未定义 | 9 | 未定义 |
5 | GND（地） |
(RS-232接口)命令
封包键盘命令
键盘上电后通过命令打开，有按键保存在键盘中(按键达到长度32字节则后面的按键过滤掉)，按回车后立即把键值经串口上传。按“清除”键则清除本次年有的按键。
上传数据格式：
STX（0X02） 输入的数据 ETX（0X03）。
如输入1、2、3、4、5、6，则返回 02 31 32 33 34 35 36 03。
按下F1，F2，F3功能键，不显示，但是直接经过串口上传，键值见第四节（键值对照表）。
ESC I 绿灯亮，语音“您好，请输入密码”。
ESC E 红灯亮，语音“请再输入一次”。
清屏命令
清显示***行：
格式： ESC C 0
HEX： 1b 43 30
清显示***行：
格式： ESC C 1
HEX： 1B 43 31
显示命令
在液晶***行显示：
格式：ESC S 0 BYTE[0..15]
HEX：1B 53 30 BYTE[0..15]
在液晶***行显示：
格式：ESC S 1 BYTE[0..15]
HEX：1B 53 31 BYTE[0..15]
例如：要在***行显示123.67则传送数字为:
HEX: 1B 53 30 20 20 20 20 20 20 20 20 20 20 31 32 33 2E 36 37
提示：要显示的数据长度为15字节，不足15字节用空格补充或者使用0x0d结束。
注： 液晶为二行15个字符液晶。故显示字符串不得超过15字符。
键值对照表
键 位 | 标准ASCII码 | 键 位 | 标准ASCII码 |
0 | 0x30 | 7 | 0x37 |
1 | 0x31 | 8 | 0x38 |
2 | 0x32 | 9 | 0x39 |
3 | 0x33 | 确认 | 0x0d |
4 | 0x34 | 清除 | 0x08 |
5 | 0x35 | F1 | 0x41 |
6 | 0x36 | F2 | 0x42 |
F3 | 0x43 |
其他型号说明
YD511型： 普通键盘，RS-232接口
YD521型： 普通键盘，仿真键盘接口
YD531型： 普通键盘，USB-仿串口接口
YD541型： 普通键盘，USB-仿真键盘接口
YD551型： 普通键盘，RS485接口普通键盘
YD560型： 加密键盘，双通讯键盘接口
YD570型： 加密键盘，DES或TRI-DES加密算法键盘
YD580型： 加密键盘，特殊命令，银行专用

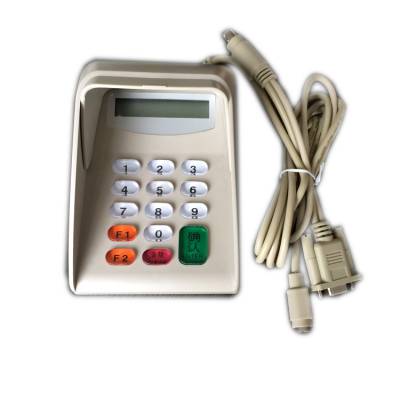

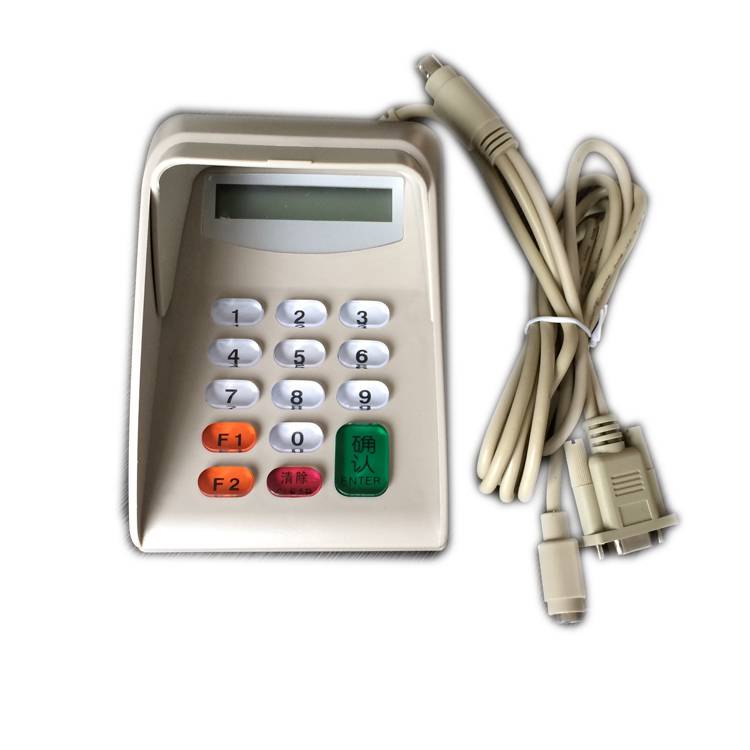

三、实物展示
