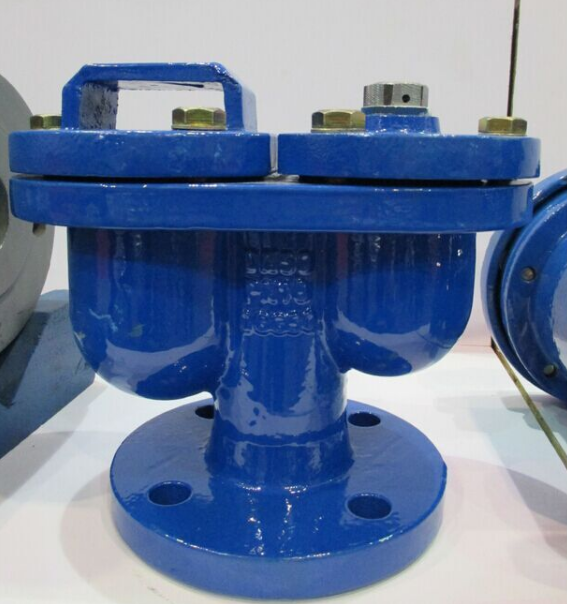

法兰双口复合式排气阀自动快速放气阀 QB2-10C 微量排气阀污水排气阀

¥120.00 1 - 9件
¥110.00 ≥10件

参数

渤工阀门品牌
QB2-10C型号
常压压力环境

发货地浙江永嘉县 2天内发货供货总量500件

永嘉县渤一阀门厂: 进入店铺在线咨询

邹城市阀门销售 SCAR-1.0 DN150单口快速排气阀双口快速排气阀复合式排气阀 ¥280.00

污水排气阀双口排气阀快速排气阀法兰自动排气阀放气阀 ¥70.00

P41X-10 DN65复合式双口微量快速排气阀防水锤全压高速排气阀 ¥480.00

单口排气阀双口排气阀复合式清水污水排气阀 SCAR-10/16 铸铁快速排气阀 ¥680.00

上海船齐P41X-10 丝扣/法兰双口/单口排气阀管道快速排气阀门 ¥260.00

上海良工沪工京蝶阀门QB2-10双口快速排气阀DN50 65 80 100 ¥888.00

产品详情

产品名称	双口排气阀
产品型号	QB2
公称通径	DN50-150mm
压力范围	1.0MPa-2.5MPa
阀体材质	铸铁、铸钢、不锈钢

产品说明

QB2双口自动排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的***之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。

工作原理

当管内开始注水时，塞头停留在开启位置，进行量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

性能作用

在压力管道运行中，快速排气阀能自动排除少量由水中析出的空气，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动量地进气，使放水加快，缩短停水时间。

结构特点

1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，***。

主要零部件

1	2	3	4	5		6	7		8	9	10
阀体	密封垫	阀瓣	开槽锥端定位螺钉	阀杆		空心球	阀盖		垫片	填料	排气口垫片
11	12	13	14	15	16			17		18	19
排气端盖	螺母	护盖	螺母	专用螺柱	双头螺柱			填料压盖		螺母	双头螺柱

每小时排气量表

规格	50	75	100	150	200
立方米/小时	4-173	85-352	14-597	22-904	27-1145

外形结构图

主要外形尺寸

型号	公称通径	主要尺寸（mm）
型号	公称通径	D	D1	D2	L	Z-φd	介质	阀体材料
QB2-10	40	145	110	85	430	4-φ18	水	铸铁、铸钢
QB2-10	50	160	125	100	430	4-φ18	水	铸铁、铸钢
QB2-10	75	195	160	135	470	4-φ18	水	铸铁、铸钢
QB2-10	100	215	180	155	500	4-φ18	水	铸铁、铸钢
QB2-10	150	280	240	210	540	8-φ20	水	铸铁、铸钢
QB2-10	200	335	295	265	700	8-φ20	水	铸铁、铸钢
