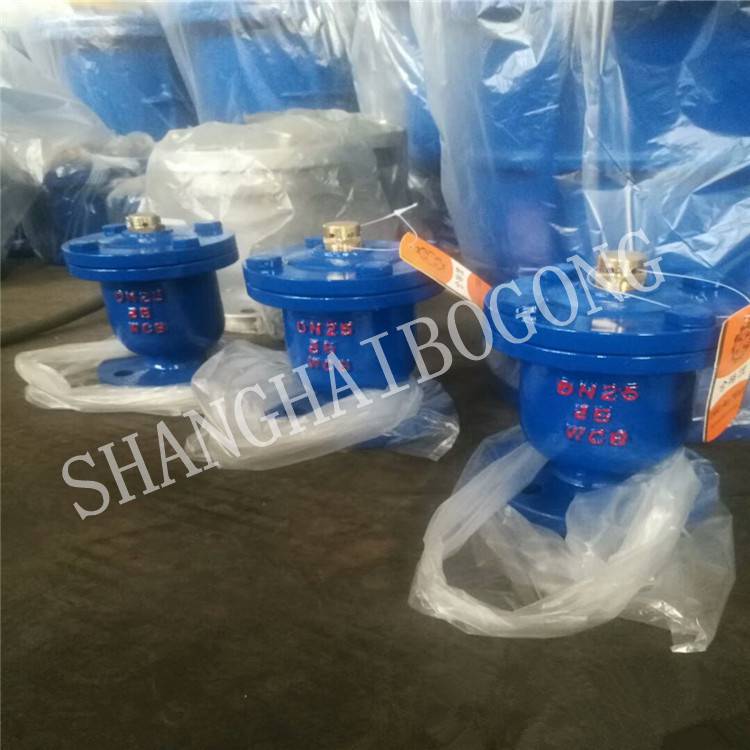

单口排气阀 QB1-10C 自动快速排气阀常压法兰清水排气阀

¥210.00 1 - 9件
¥200.00 ≥10件

参数

上海渤工品牌
QB1-10C型号
常压压力环境

发货地浙江永嘉县 2天内发货供货总量500件

上海渤工泵阀有限公司 3年: 进入店铺在线咨询

QB1单口排气阀 QB1-10C 法兰进气阀吸气阀常温常压排气阀 ¥200.00

QB1-16C 单口排气阀自动快速排气阀法兰连接常压单向排气阀 ¥200.00

上海渤工 QB1-16C 法兰单口排气阀水管管道排气阀放气阀 ¥200.00

QB1法兰单口排气阀 QB1-16C 自来水快速排气阀常温常压小口径排气阀 ¥200.00

单口自动排气阀 QB1-25C 单向管道放气阀排气空气阀上海渤工 ¥200.00

QB1-25C 单口自动排气阀高压管道排气阀法兰排气阀 ¥200.00

产品详情

产品名称	单口排气阀
产品型号	QB1
公称通径	DN20-40mm
压力范围	0.6MPa-2.5MPa
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢

QB1单口自动排气阀产品概述：

QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200)，它作为管道的排气作用，使管道不会出现闭气、气阻，如水泵停电时管内随时会出现负压力，自动吸气可保护管道安全。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以***验停水。

当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

主要零配件

1	2	3	4	5	6	7	8
阀体	空心球	密封垫	阀盖	排气咀	垫圈	螺母	双头螺柱

主要外形连接尺寸

型号	公称通径Dg	主要及连接尺寸					阀体材料
型号	公称通径Dg	D	D1	D2	H	介质	阀体材料
QB1-10法兰式	15	195	160	85	330	水	铸铁、铸钢
	20	195	160	85	330	水	铸铁、铸钢
	25	195	160	85	330	水	铸铁、铸钢
QB1-10丝口式	1/2"				280	水	铸铁、铸钢
	3/4"				280	水	铸铁、铸钢
	1"				280	水	铸铁、铸钢
	11/4"				280	水	铸铁、铸钢
	11/2"				280	水	铸铁、铸钢
