- 商品
- 详情
参数
- 日本三菱厂家(产地)
- ECF2010R牌号
- 注塑级加工级别
江苏 昆山市
不限
产品详情
规格级别外观颜色该料用途备注说明
加工条件
PC塑料 | ||
英文名称:Polycarbonate | (聚碳酸脂) | |
比重:1.18-1.20克/立方厘米 成型收缩率:0.5-0.8% 成型温度：230-320℃ 干燥条件：110-120℃ 8小时 | ||
物料性能 | 冲击强度高，尺寸稳定性好，无色透明，着色性好，电绝缘性、耐腐蚀性、耐磨性好，但自润滑性差，有应力开裂倾向，高温易水解，与其它树脂相溶性差。 | 适于制作仪表小零件、绝缘透明件和耐冲击零件 |
成型性能 | 1.无定形料,热稳定性好，成型温度范围宽，流动性差。吸湿小，但对水敏感，须经干燥处理。成型收缩率小，易发生熔融开裂和应力集中，故应严格控制成型条件，塑件须经退火处理。 | |
| 2.熔融温度高，粘度高，大于200g的塑件，宜用加热式的延伸喷嘴。 | |
| 3.冷却速度快，模具浇注系统以粗、短为原则，宜设冷料井，浇口宜取大，模具宜加热。 | |
| 4.料温过低会造成缺料，塑件无光泽，料温过高易溢边，塑件起泡。模温低时收缩率、伸长率、抗冲击强度高，抗弯、抗压、抗张强度低。模温超过120度时塑件冷却慢，易变形粘模 | |
PC/ECF2010R/
三菱工程塑料
- 生产企业： 三菱工程塑料
①原料描述部分
| 阻燃, 增强 纤维 其它 | ||

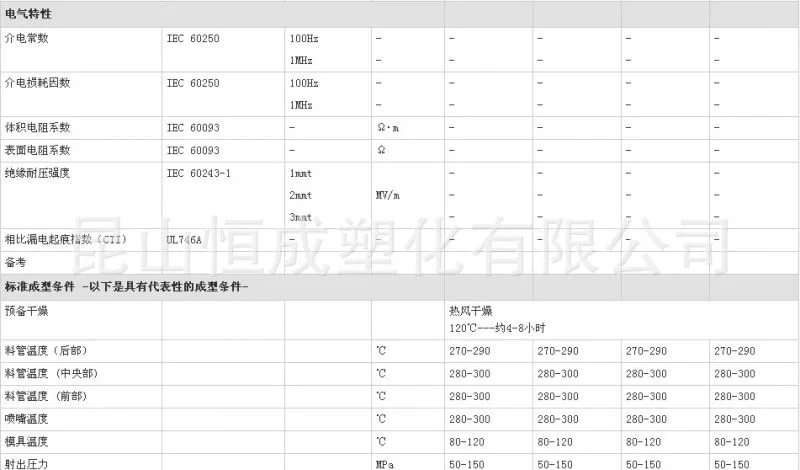

②加工条件

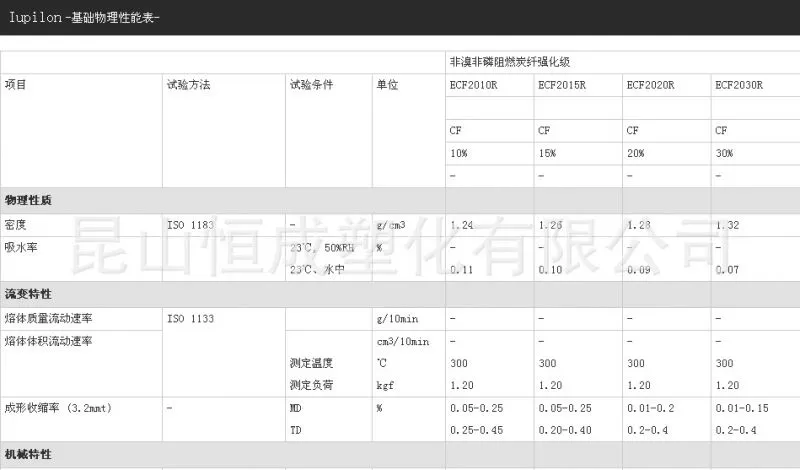

③原料技术数据
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | *** 1183 | 1.24 | g/cm3 | |
| 成型收缩率 | 横向流量3.20mm | *** 294-4 | 0.25-0.45 | % | |
| 流量3.20mm | *** 294-4 | 0.050-0.25 | % | ||
| 吸水率 | 饱和,23℃ | *** 62 | 0.11 | % | |

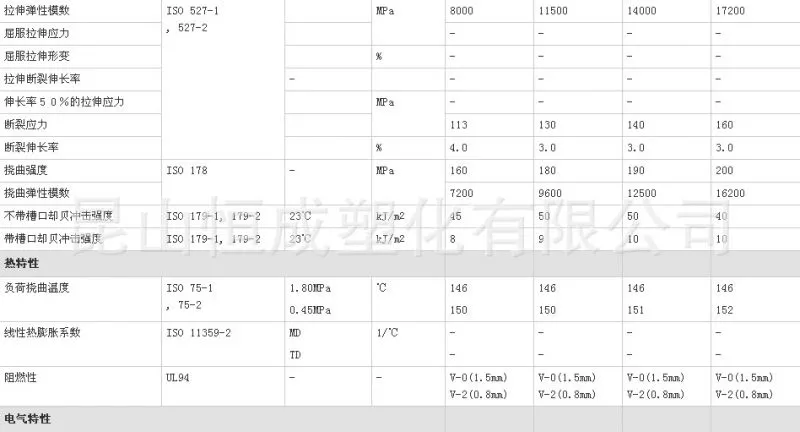

| 机械性能 | 拉伸应力 | 断裂 | *** 527-2 | 113 | MPa |
| 拉伸应变 | 断裂 | *** 527-2 | 4.0 | % | |
| 弯曲模量 | *** 178 | 7200 | MPa | ||
| 弯曲强度 | *** 178 | 180 | MPa | ||
| 简支梁缺口冲击强度 | 23℃ | *** 179 | 8.0 | kJ/m2 | |
| 热性能 | 热变形温度 | 0.45MPa,未退火 | *** 75-2/B | 150 | ℃ |
| 1.8MPa,未退火 | *** 75-2/A | 146 | ℃ | ||
| 可燃性 | UL阻燃等级 | 0.800mm | UL94 | V-2 | |
| 1.50mm | UL94 | V-0 | |||
PC 应用详细分类
PC 应用实例
电话：0512 81860298/13732660920
传真：0512 81860297
Q Q：41505336
旺旺：xiayanmei恒成塑化
地址：中国 江苏 昆山市 陆家镇仕泰隆J栋5号
网址：
为您推荐
产品参数
- 日本三菱
- ECF2010R
- 注塑级
- 品牌经销
- 标准料
