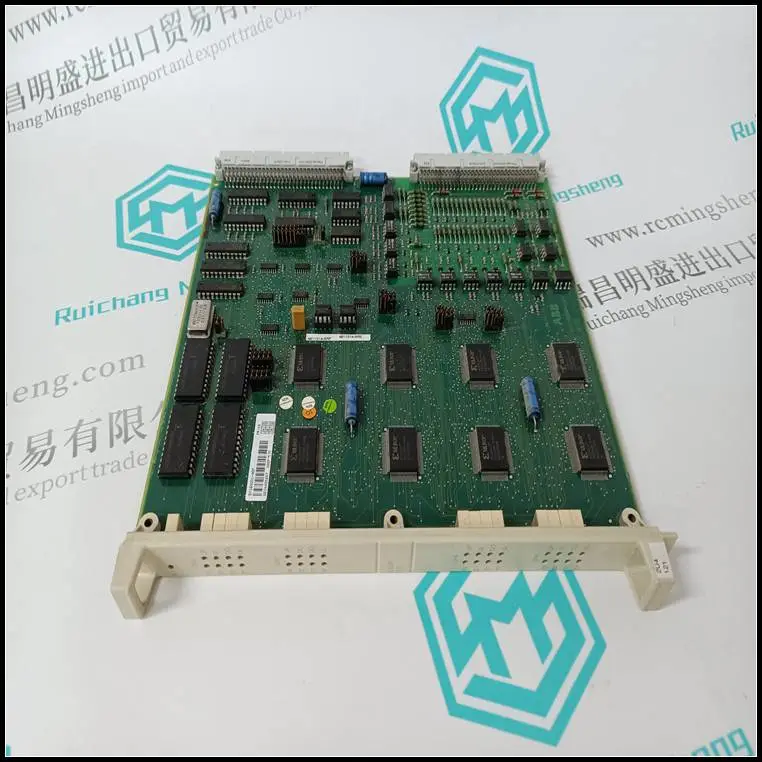

| 6205BZ10000H 125S2821-3 D/F 控制板用于驱动数据记录 |
电源装置——SD821、SD822和SD823型
主要特征
•简单的DIN导轨安装
•I类设备（当连接到保护接地时，（PE））
•与主要TN网络连接的III类过电压
安装类别III
•二次电路与一次电路的保护隔离
•次级输出；
–SD823=24伏直流电压，在10 A时调节
–SD822=24伏直流电压，在5 A时调节
–SD821=24伏直流电压，在2.5 A下调节
•接受SELV和骨盆应用
•选择115或230 V AC的开关
安全分类
电源装置（PSU）设计为满足所有适用的电气安全要求
符合EN 50178统一欧洲标准出版物的数据，以及
EN 61131-2和UL 508要求的附加安全和功能数据。
辅助输出电路可用于SELV或PELV应用。
SELV符合EN 50178、EN 60950和VDE 0100第410部分。
用于骨盆应用；根据EN 50178。
保护等级
符合EN 60529和IEC 529的IP20
根据EN 50718，防护等级为***；3.56
附录A硬件单元电源单元——SD821、SD822和SD823型
3BSE036351-510 A 357
图88.2.5 A电源的SD821连接
L+L+L–L-
NL
103毫米（4.1英寸）
97毫米（3.8英寸）
体育课
好啊
SD821
110毫米（4.3英寸）
230市电电压
选择开关
(115 / 230)
125毫米
（4.9英寸）
50毫米（2.0英寸）
| 6205BZ10000H 125S2821-3 D/F 控制板用于驱动数据记录 |
电源装置——SD821、SD822和SD823型附录A硬件装置
358 3BSE036351-510 A
图89.5 A电源44 mm的SD822连接
L+L+L–L-
NL
65毫米（2.6英寸）
体育课
好啊
SD822
230市电电压
选择开关
(115 / 230)
110毫米（4.3英寸）
103毫米（4.1英寸）
97毫米（3.8英寸）
125毫米
（4.9英寸）
（1.7英寸）
附录A硬件单元电源单元——SD821、SD822和SD823型
3BSE036351-510 A 359
SD821/822/823型电源装置——说明
ABB建议使用这些坚固可靠的电源单元（PSU）
用于在连接到工业控制器时向AC 800M控制器供电
安装类别III的主电网。所有三个PSU均可用于非冗余和冗余应用。
三个PSU设计为开关模式功率转换器，用于转换交流
稳压24V直流输出的电源电压。额定输出容量：
•SD823=24伏直流电压，在10 A时调节
•SD822=24伏直流电压，在5 A时调节
•SD821=2.5 A时的24伏直流稳压
通过安装的开关将电源输入电压设置为115或230 V
在装置的表面上。此开关的出厂默认位置为230 V。
图90.10 A电源的SD823连接
103毫米（4.1英寸）
44毫米
97毫米（3.8英寸）
110毫米（4.3英寸）
N L L+L+L–L–
120毫米（4.7英寸）
好的
SD823
115V
230V
125毫米
（4.9英寸）
（1.7英寸）
电源装置——SD821、SD822和SD823型附录A硬件装置
360 3BSE036351-510 A
所有三个PSU的输出电压均为经调节的低噪声24 V DC。果岭
PSU前面板上的LED指示灯指示输出电路提供了正确的
输出电压电平。24V直流输出上提供的双连接器
端子允许连接多个设备。
PSU电路内的浪涌电流限制器提供软启动功能。
因此，PSU的受控通电不会触发保险丝或接地故障
断路器。此外，在工业范围内发生的正常干扰
主网不会导致瞬态故障或跳闸。
这导致浪涌电流限制器有效地降低峰值浪涌电流
由电源中断引起的电压降到PSU可以容忍的水平。
这种软启动、浪涌电流限制器设施简化了系统电源的设计
| 6205BZ10000H 125S2821-3 D/F 控制板用于驱动数据记录 |
Power Supply Units – Types SD821, SD822 and SD823
Key Features
• Simple DIN-rail mounting
• Class I Equipment (when connected to Protective Ground, (PE))
• Overvoltage Category III for connection to primary main TN network of
Installation Category III
• Protective separation of secondary circuit from primary circuit
• Secondary outputs;
– SD823 = 24 Volts DC regulated @ 10 A
– SD822 = 24 Volts DC regulated @ 5 A
– SD821 = 24 Volts DC regulated @ 2.5 A
• Accepted for SELV and PELV applications
• Switch for selection of 115 or 230 V AC
Safety Classification
The Power Supply Units (PSU) are designed to meet all applicable electrical safety
data in accordance with EN 50178 harmonized European Standard Publication, and
the additional safety and function data required by EN 61131-2 and UL 508.
The secondary output circuitry is accepted for SELV or PELV applications.
SELV according to EN 50178, EN 60950 and VDE 0100 Part 410.
For PELV applications; in accordance with EN 50178.
Protection Rating
IP20 according to EN 60529, IEC 529
Protective Class I according to EN 50718; 3.56
Appendix A Hardware Units Power Supply Units – Types SD821, SD822 and SD823
3BSE036351-510 A 357
Figure 88. SD821 Connections for 2.5 A Power Supply
L+ L+ L– L–
N L
103 mm (4.1 in)
97 mm (3.8 in)
PE
OK
SD821
110 mm (4.3 in)
230 Mains Voltage
Selection Switch
(115 / 230)
125 mm
(4.9 in)
50 mm (2.0 in)
44 mm
(1.7 in)
Power Supply Units – Types SD821, SD822 and SD823 Appendix A Hardware Units
358 3BSE036351-510 A
Figure 89. SD822 Connections for 5 A Power Supply 44 mm
L+ L+ L– L–
N L
65 mm (2.6 in)
PE
OK
SD822
230 Mains Voltage
Selection Switch
(115 / 230)
110 mm (4.3 in)
103 mm (4.1 in)
97 mm (3.8 in)
125 mm
(4.9 in)
(1.7 in)
Appendix A Hardware Units Power Supply Units – Types SD821, SD822 and SD823
3BSE036351-510 A 359
Power Supply Units Types SD821/822/823 – Description
ABB recommends the use of these robust and reliable power supply units (PSUs)
for providing power to the AC 800M Controller when connected to an industrial
mains network of installation category III. All three PSUs can be used for both nonredundant and redundant applications.
The three PSUs were designed as switch mode power converters, converting AC
mains supply voltage to a regulated 24V DC output. Rated output capacity:
• SD823 = 24 Volts DC regulated @ 10 A
• SD822 = 24 Volts DC regulated @ 5 A
• SD821 = 24 Volts DC regulated @ 2.5 A
The mains input voltage is set to either 115 or 230 V by means of a switch mounted
on the face of the unit. The factory default position for this switch is 230 V.
Figure 90. SD823 Connections for 10 A Power Supply
103 mm (4.1 in)
44 mm
97 mm (3.8 in)
110 mm (4.3 in)
N L L+ L+ L– L–
120 mm (4.7 in)
PE OK
SD823
115V
230V
125 mm
(4.9 in)
(1.7 in)
Power Supply Units – Types SD821, SD822 and SD823 Appendix A Hardware Units
360 3BSE036351-510 A
The output voltage of all three PSUs is a regulated, low noise, 24 V DC. A green
LED on the PSU front panel indicates that the output circuit is providing the correct
output voltage level. The double connectors provided on the 24 V DC output
terminals allow for connecting more than one piece of equipment.
A surge current limiter within the PSU circuit provides a soft-start feature.
Consequently the controlled power-on of a PSU will not trip fuses or ground-fault
circuit breakers. In addition, the normal disturbances that occur within an industrial
main network will not result in transient fault conditions or tripping.
This results in the surge current limiter effectively reducing the peak inrush current
caused by a power disruption, to a level the PSU can tolerate.
This soft-start, surge current limiter facility simplifies designing the system power
distribution circuits.
