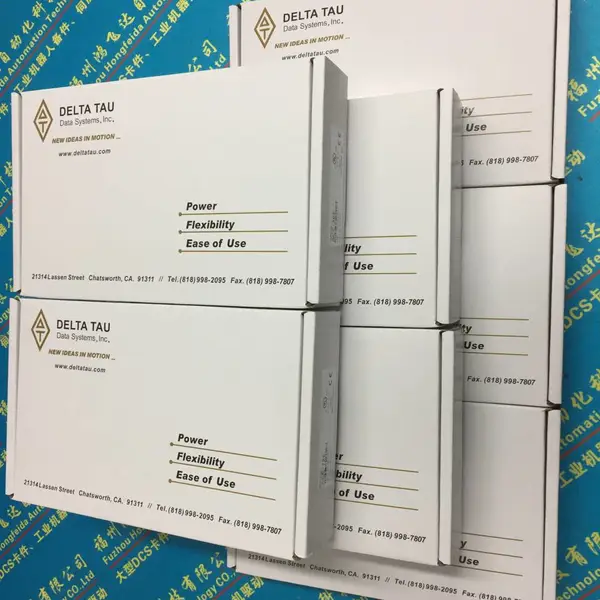

ACC-72E- UMAC现场总线：箱体/背板/电源整合
参数
  • 否是否进口
  • 否加工定制
  • 泰道品牌
福建 闽侯县 不限
福建鸿飞达自动化科技有限公司
进入店铺 在线咨询
产品详情

 ACC-72E- UMAC现场总线：箱体/背板/电源整合

 ACC-72E- UMAC现场总线：箱体/背板/电源整合

我们缺少的不是理想，而是身体力行的实践。

美的不定是可爱的，可爱的才是美的；

好的不定是合适的；合适的才是好的；

高大的不定是受尊敬的，受尊敬的才是高大的；

优美的不定是动听的，动听的才是优美的。

鸿飞达给您热忱的咨询服务，给您适合的选择，给您值得信赖的产品，给您合理的价格。

我们在福建省福州市高新区乌龙江大道正荣财富中心B座八层等待您的惠顾。

 品牌：DELTA TAU

中文名：泰道



国家：美国



供应产品：DELTA TAU 数控产品、DELTA TAU 放大器、DELTA TAU MACRO、DELTA TAU 机器和运动控制器、DELTA TAU 集成控制器



近四十年的运动控制经验造就了今天的DELTA TAU,创新型、高性能机器控制专家。DELTA TAU不断研发产品，为DELTA TAU的客户提供提高产品***的解决方案，是DELTA TAU的目标和前进的动力。







 Delta Tau泰道UMAC控制器



产品简介



　　UMAC由一套3U结构的欧洲标准卡组成的模块化Turbo PMAC2 系统级控制器。配置任何UMAC系统，首先选择PMAC CPU主板，一种是适用于独立运行的通用CPU板，一种是带有光线接口适用于高速MACRO光学环路的MACRO CPU。然后从丰富的各种可用附件中选择必要的附件板，有可以直接PWM输出或典型的+/- 10V 以及脉冲加方向信号输出的轴板，I/O板，现场总线接口板，通信接口和其它任何接口板。例如，附件板允许连接到几乎任何种类的反馈传感器或与主计算机或外部设备之间执行几乎任何类型的通信方式。此外在这个紧凑的工业封装箱体里，一台PC/104计算机可以安装在UMAC系统里面，形成令人难以置信的功能强大的系统。



Delta Tau提供了丰富的附件以供选择，有轴板，数字I/O板，模拟量输入板，通信接口，反馈接口和许多其他的附件。然而由于UMAC是基于UBUS （Universal BUS通用总线），如果想要得到一个特定功能的UMAC，但是目前还不支持此功能，Delta Tau提供了所有必要的资料，供其开发。例如一些客户定制的UMAC板包括视频输入卡，温度控制卡等。每一个UMAC系统都是可扩展和可升级的，通过MACRO光纤链接可以将多个机架连接在一起。装在3U机架上的产品家族还有其他的3U结构放大器也是对UMAC***补充。



        UMAC类型的附件板安装在3U机架里，与可供选择的电源和可选的3U伺服放大器构成了完整的系统。UMAC的3U机架有许多不同的尺寸，提供了一个CE认证的，坚固耐用的，集成的系统，在这个封闭的系统里，有封装好的电子器件，内置的连接器，以及电源。单独的附件板可以从机架里滑入和滑出，使配置和故障排除迅速完成。







产品特点

软件特性运动控制特性

1.点到点快速运动；

2.运动前瞻控制（lookahead）。

 3.三次样条插补模式spline；

4.自动硬件捕捉/触发功能；

5.交互式手动运动（JOG）；

6.支持S曲线加减速的直线插补；

7.支持S曲线加减速的圆弧插补；

8.三次隐式样条插补Hermite-spline (PVT)；

伺服特性

1.低通滤波器；

2.两路陷波滤波器；

3.支持用户定义伺服算法。

 4.PID参数可随时任意改变；

5.可编程的极限输入，输出；

6.独立的数字PID反馈滤波；

7.可选择的极点配置扩展伺服算法；

8.速度前馈，加速度前馈，摩擦前馈；

换相特性

1.交流感应电机的矢量控制

2.交流伺服电机的正弦换相

3.数字电流环（使用PWM输出时）(只适用PMAC2)

补偿特性

1.力矩补偿；

2.反向间隙补偿；

3.刀具半径补偿。

4.位置补偿(1D & 2D)；

安全特性

1.跟随误差报警；

2.整合电流极限；

3.看门狗计时器；

4.程序和通信校验。

5.硬件的和软件限位；

6.放大器使能/报警交换信号；

7.编码器计数缺失报警（一些版本）；

计算特性

1.实时多任务系统；

2.48位浮点数编程；

3.三角函数和超越函数；

4.自动匹配不同的变量类型。





可以使用的反馈形式

1.MLDTs；

2.电位计；

3.正弦编码器；

4.旋转变压器；

5.LVDTs，RVDTs；

6.并行数字编码器；

7.AB相正交编码器；

8.串行编码器（例如：SSI）。

笛卡儿坐标系或者主/从特性

1.主从跟随/电子齿轮；

2.支持多个电机的坐标系；

3.可分离运行程序的坐标系；

4.电子凸轮（需要编程支持）。

5.用户自定义的笛卡儿坐标系；

6.轴空间的转化（例如：坐标系偏置，旋转，镜像）；

运动程序特性

1.***程序语言；

2.自动按顺序执行运动；

3.使用用户工程单位编程；

4.自动匹配坐标系里的各轴，

5.支持G代码，和代码扩展。

6.运动的值可以是公式，也可以是常量；

PLC程序特性

1.数据报告功能；

2.与运动程序异步；

3.安全和状态监视；

4.伺服比例行程安排；

5.与硬件PLC一样控制I/O；

6.可使用控制器的全部寄存器。

7.脱机运行时，作为支持平台。



通讯模块UMAC EXCOM

CPU模块UMAC CPU5E0

通讯板PMAC-LITE  602402-556

控制器 GBD8-C0-442-10S00000

控制卡ACC-24E3 PMAC

ACC8T PMAC-2/602670-102



产品资料UMAC 部件CPU 板

1.UMAC MACRO CPU- UMAC MACRO CPU (8-轴)

2.UMAC MACRO CPU- UMAC MACRO CPU (16-轴)

3.Turbo UMAC CPU Board- Turbo UMAC CPU板，在板USB2/以太网通讯

UMAC 附件清单

反馈接口板

1. ACC-51E- 4096x 高精度模拟量编码器细分接口板

2. ACC-53E- 同步串行编码器(SSI) 接口板

3. ACC-57E- Yaskawa或Mitsubishi编码器接口板

4. ACC-58E- 16位旋转变压器转换接口板

5. ACC-59E- 12位8模拟量输入/8模拟量输出接口板

6. ACC-69E- 支持SLM技术放大器接口板

7. ACC-70E- Tamagawa® 编码器接口板

8. ACC-84E- 通用串行编码器接口板

数字量I/O接口板

1．ACC-11E- 3U结构，隔离24输入/24输出接口板

2．ACC-14E- OPTO标准，48点输入/输出接口板

3．ACC-28E- 高速16位模拟到数字转换板

4．ACC-36E- 16 通道12 位模拟到数字转换板

5．ACC-65E- 3U结构，自锁24输入/24输出接口板，12-24Vdc

6．ACC-65ETH- Modbus/TCP-IP UR Protected/OPTO (Sourcing 24in/24out)

7．ACC-66E- 3U结构，自锁48输入接口板，12-24Vdc

8．ACC-67E- 3U结构，自锁48输出接口板，12-24Vdc

通讯接口板

• ACC-72E- UMAC现场总线：箱体/背板/电源整合

• ACC-R1- 6槽背板整合箱体

• ACC-R2- 12槽背板整合箱体

• ACC-R3- 18槽背板整合箱体

• UMAC Filler Plates- 用于3U箱体的前部, 顶部及底部挡板

箱体框架附件

• ACC-P1- 10 1/2 槽尺寸框架

• ACC-P2- 15槽尺寸框架

• ACC-P3- 21槽尺寸框架

背板选项

• ACC-U4- 4槽背板

• ACC-U6- 6槽背板

• ACC-U8- 8槽背板

• ACC-U10- 10槽背板

• ACC-U12- 12槽背板

• ACC-U14- 14槽背板

• ACC-U16- 16槽背板

• ACC-U18- 18槽背板

Macro附件

• ACC-5E- Macro 和 I/O 扩展端子接口板

PC/104附件

• ACC-PC104- PC-104 尺寸计算机

电源

• ACC-E1A- 交流输入，直流输出高功率电源

电缆附件

1.ACC-3D- 3-meter (10 ft) RS-232 or RS-422 flat cable, DB-25 to IDC-26

2.ACC-3L- 3-Meter (10 ft) serial cable RS-232 flat cable, DB-9 female to IDC-10 female

轴接口板

1.CC-24E2- 数字PWM 控制量接口板

2. ACC-24E2A- 模拟+/-10V控制量接口板

3. ACC-24E2S- 脉冲加方向控制量接口板

Demo/测试附件

1.ACC-56E- 扩展版，附加保险装置

2.ACC-61E- UMAC 21槽框架的 Demo 单元

软件：

1.Tools and Libraries

PMAC HMI Pro2 Designer Software

2.Development Software

PMAC Executive Pro2 Suite(PMAC PLOT PRO2、PMAC TUNING PRO2 )

3.Tools and Libraries

PMAC Communications Library (Pcomm Server Pro2)

　　PMAC Communications Library for VB/C++ Linkable Software







应用领域：Delta Tau 泰道控制器行业应用

1.航空工业涡轮叶片加工，飞行仿真，航空制造业

2.***生物注射，望远镜，细胞分析，检验，DNA 采样

3.特殊工业远距离机器控制，交通控制，六轴并联运动学机器人控制

4.包装和装配工业包装，装配，切割，封箱，纺织，印刷，传送，裁切，网络处理

5.医疗设备制造业核磁共振成像设备，眼部激光外科手术，机器人外科手术，光学镜面研磨

6.机器人工业极坐标机器人，拾取和搬运，分布式生产，并联机器人，直角坐标机器人，机器人控制

7.电子半导体制造业焊接，敷铜，电子装配，PCB 加工，PCB 钻铣，PCB 切槽，贴片，划片，硅片加工，分级检验，测试

8.机器制造工业火焰等离子切割，喷涂，喷绘，加工中心，电火花加工，激光切割，激光焊接，雕刻机，雕铣机，木工机械，铣床，磨床，车床，水切割，无损检测



ACC-5E

ACC-51E

ACC-53E

ACC-57EY

ACC-11E

ACC-58E

ACC-14E

ACC-59E

ACC-24E2

ACC-65E

ACC-66E

ACC-24E2A

ACC-67E

ACC-68E

ACC-69E

ACC-70E

ACC-72E

ACC-24E2S

ACC-28E

ACC-84E

ACC-36E

ACC-R1

ACC-R2

ACC-R3

ACC-P1

ACC-P2

ACC-P3

ACC-E1

ACC-F1

ACC-U4

ACC-U6

ACC-U8

ACC-U10

ACC-U12

ACC-U14

ACC-U18

ACC-U16

ACC-E1A

ACC-82M

ACC-24E3
