产品详情

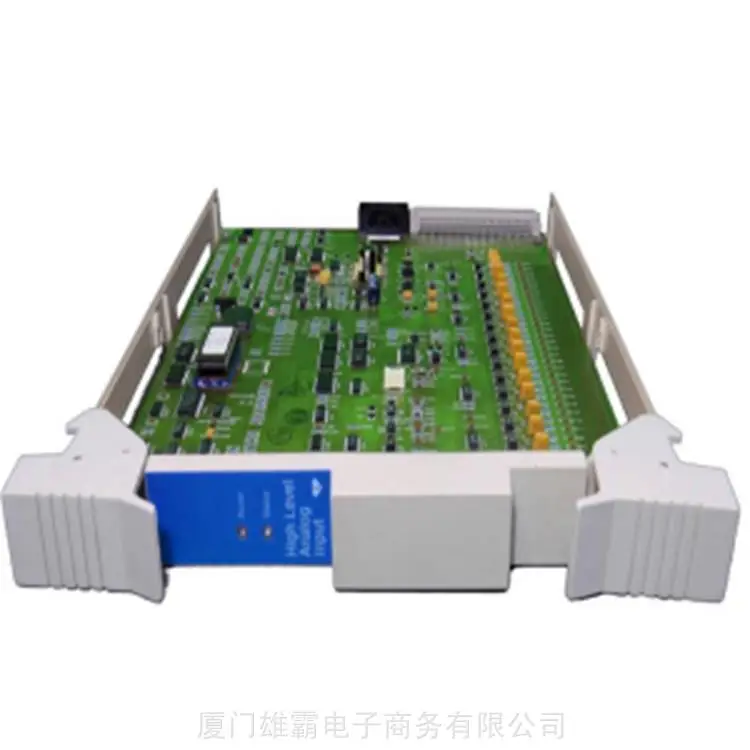

模拟量输入模块
一、概述
Honeywell 是一款模拟量输入模块，核心为“分布式控制系统（DCS）现场信号采集与转换单元”，隶属于霍尼韦尔工业自动化I/O模块产品线，为进口精密测控设备。该模块专为工业过程控制场景设计，具备多通道模拟量信号采集、隔离转换及数字化处理能力，可采集热电偶、热电阻、4-20mA电流信号、0-10V电压信号等主流工业传感器信号，集成信号滤波、冷端补偿、智能诊断等功能，能为石油化工、电力能源、冶金建材、智能制造等对信号采集精度与系统稳定性有严苛要求的场景提供可靠的模拟量信号处理方案，是保障DCS系统感知现场工况、实现工艺闭环控制的核心组件。
模块采用紧凑型金属外壳封装，结构设计适配标准工业机柜安装，具备-20℃~60℃宽温工况运行能力，符合IEC 61000系列工业电磁兼容标准，可有效抵御现场浪涌、电磁干扰、振动等恶劣工况影响。其深度兼容霍尼韦尔Experion PKS等主流DCS系统控制器，支持冗余配置与远程组态调试，兼顾系统扩展性与运维便捷性，能无缝集成于现有自动化控制网络，为工业生产的连续稳定运行提供坚实的数据采集保障。
二、核心特性
- 多类型信号兼容采集：配备8路独立模拟量输入通道，支持热电偶（J、K、T、E、R、S、B型）、热电阻（PT100、Cu50）、4-20mA电流信号、0-10V电压信号等多类型信号输入，通道可通过组态灵活配置信号类型，无需额外转接设备，适配不同传感器接入需求。
- 高精度采集与信号处理：采集精度达±0.1%FS，内置高精度AD转换器与数字滤波算法，可有效现场干扰信号，提升信号采集稳定性；针对热电偶信号具备自动冷端补偿功能，补偿精度±0.5℃，确保温度测量数据，满足高精度工艺控制需求。
- 强化隔离与安全防护：通道间及与控制回路实现电气隔离，绝缘强度≥500VAC，有效防范接地环路、浪涌干扰对模块及系统的影响；内置过压、过流保护功能，传感器异常或线路短路时可自动限流保护模块，避免损坏，提升运行可靠性。
- 工业级环境适配能力：金属外壳具备优异的防尘、防振性能，工作温度范围覆盖-20℃~60℃，存储温度可达-40℃~85℃，相对湿度适配5%~95%（无冷凝）环境；符合IEC 61000-6-2/4工业电磁兼容标准，抗干扰能力强，可在复杂工业场景中长期稳定运行。
- 灵活集成与智能诊断：深度兼容霍尼韦尔Experion PKS等DCS系统，支持冗余供电与模块冗余配置，可通过专用组态软件实现在线参数配置、信号校准与故障诊断；前面板配备LED指示灯，直观显示模块运行状态、通道采集状态及故障信息，便于现场快速问题，降低运维成本。
三、技术参数
| 参数名称 | 规格说明 |
| 品牌 | Honeywell |
| 产品类型 | 工业级模拟量输入模块（多类型信号采集） |
| 产品属性 | 进口设备，金属外壳封装，适配DCS系统信号采集 |
| 输入参数 | 通道数量：8路独立通道；信号类型：热电偶/热电阻/4-20mA/0-10V（可组态配置）；采集精度：±0.1%FS |
| 防护与隔离 | 绝缘强度：≥500VAC（通道间/回路间）；内置过压、过流保护；支持自动冷端补偿（±0.5℃） |
| 环境适应性 | 工作温度：-20℃~60℃；存储温度：-40℃~85℃；相对湿度：5%~95%（无冷凝） |
| 兼容适配 | 兼容霍尼韦尔Experion PKS等主流DCS系统，支持冗余配置与远程组态 |
| 安装方式 | 标准DIN导轨安装，适配工业控制柜，安装尺寸：120mm（宽）×100mm（高）×80mm（深） |
| 附加功能 | LED状态指示、数字滤波、在线校准、智能故障诊断；产品认证：CE、UL认证 |
四、工作原理及应用逻辑
Honeywell 模拟量输入模块基于“信号采集-隔离转换-处理-数据上传”的闭环工作逻辑，实现现场模拟量信号向数字信号的转化与稳定传输，其核心工作流程如下：
阶段：多类型信号采集。模块通过8路独立通道接入现场传感器信号，根据组态配置自动识别信号类型（热电偶/热电阻/电流/电压），针对不同信号采用适配采集电路，确保信号稳定接入；同时对输入信号进行初步滤波，高频干扰信号，为后续处理奠定基础。
***阶段：隔离转换与信号校准。接入的信号经电气隔离电路与控制回路隔离，阻断现场浪涌、接地故障等干扰反向传导，保障模块及上级系统安全；针对热电偶信号启动自动冷端补偿功能，修正环境温度对测量结果的影响，同时通过内置校准电路对信号进行精度校准，提升采集准确性。
第三阶段：数字化处理与优化。经校准后的模拟信号通过高精度AD转换器转换为数字信号，再通过内置数字滤波算法进一步干扰，优化信号稳定性；模块对处理后的数字信号进行格式转换，生成符合通信协议的数据流，为数据上传做好准备。
第四阶段：数据上传与状态反馈。模块通过通信链路将处理后的数字信号上传至上级DCS控制器，同时实时监测自身运行状态及通道采集状态；若出现信号异常、传感器故障或模块自身故障，立即通过LED指示灯本地告警，并将故障信息同步上传至控制器，便于运维人员快速排查处理，保障采集工作连续开展。
为您推荐
在线问
产品参数
- 否
- 否
- Honeywell/霍尼韦尔
- FC-TSAI-1620M
