产品详情

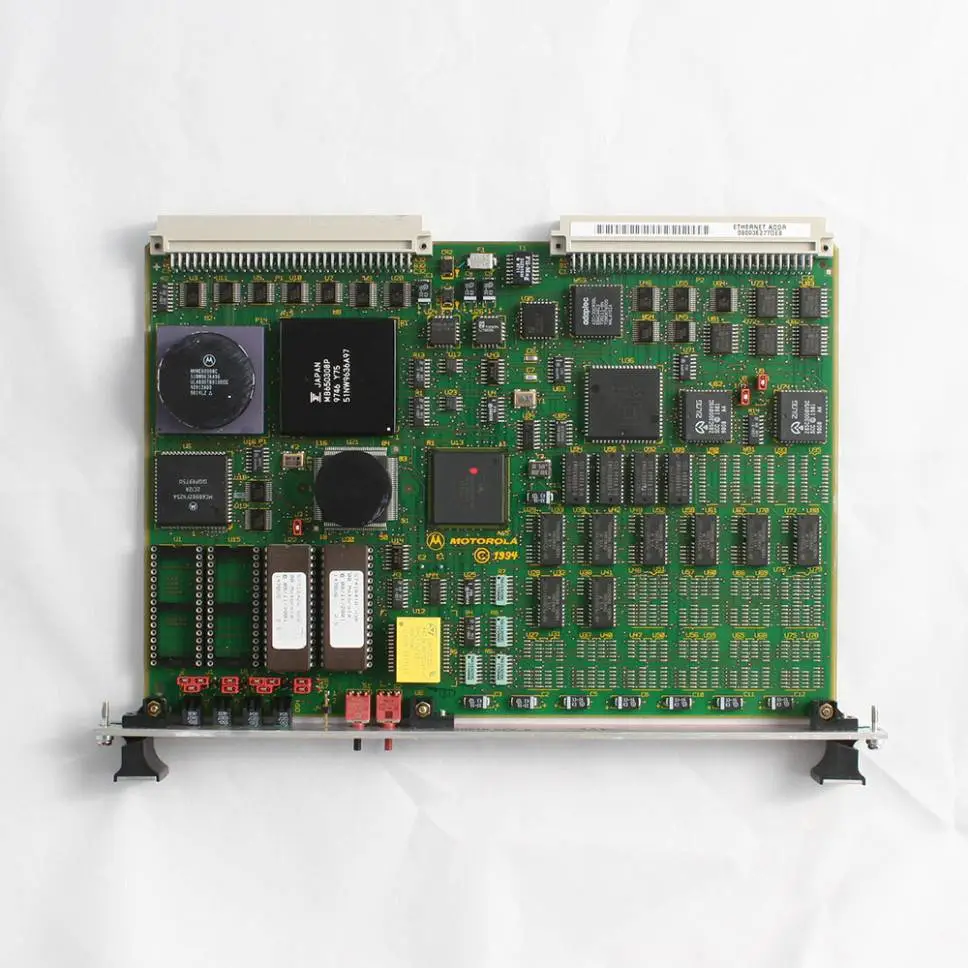

图形处理嵌入式单板计算机
一、产品概述
Motorola 是专用图形处理嵌入式单板计算机（SBC），隶属于MVME172系列核心产品体系，专为工业人机界面（HMI）、高端仪器仪表显示、航天座舱显示、轨道交通调度监控及设备可视化等对图形处理能力、实时性及可靠性要求严苛的嵌入式应用场景设计。作为早期嵌入式图形处理领域的***产品，其创新性融合了高性能通用运算与专业图形渲染能力，凭借模块化架构、丰富的显示接口及优异的工业环境适应性，长期服务于各类需要复杂图形展示与实时数据交互的关键控制场景。
该产品以摩托罗拉PowerPC 603e处理器为通用运算核心，搭配专用图形处理单元（GPU），集成增强型内存控制器、高速总线接口及丰富的显示与通讯外设，核心功能涵盖实时数据运算、复杂图形渲染、多通道显示输出、人机交互数据处理及多设备通讯协同等。采用VMEbus Revision D规范总线架构，可无缝兼容摩托罗拉MVME系列扩展模块，如数字量I/O模块、模拟量采集模块、通讯扩展模块等，能灵活构建“运算-采集-控制-显示”一体化嵌入式系统。
在硬件设计上，Motorola 遵循工业级可靠性标准，通过宽温适应、抗电磁干扰及结构加固等设计，可稳定适配工业现场高温、振动、电磁辐射等严苛运行环境。软件层面支持VxWorks、QNX等主流嵌入式实时操作系统，配合摩托罗拉专用图形开发工具链，***可快速完成图形界面编程、渲染算法优化及系统调试，大幅缩短嵌入式图形应用的研发周期。
二、技术参数
| 参数类别 | 参数名称 | 具体参数 | 单位 |
|---|---|---|---|
| 核心运算与图形处理参数 | 通用处理器 | Motorola PowerPC 603e微处理器，32位RISC架构，内置浮点运算单元（FPU） | - |
| 处理器主频 | 166MHz（“263”标识对应主频版本） | MHz | |
| 图形处理单元（GPU） | Motorola MC68340图形控制器，支持2D矢量图形渲染，内置图形加速引擎 | - | |
| 高速缓存（Cache） | PowerPC 603e内置32KB指令缓存 + 32KB数据缓存，GPU内置16KB图形缓存 | KB | |
| 主内存（DRAM） | 标准配置128MB，可扩展至512MB，采用168针DIMM内存插槽，支持ECC错误校验 | MB | |
| 图形内存（VRAM） | 标准配置32MB，可扩展至64MB，专用图形存储，支持高分辨率图像缓存 | MB | |
| 总线与扩展参数 | 系统总线 | VMEbus 标准总线，兼容VMEbus Revision D规范，支持32位地址/数据总线 | - |
| 总线速率 | 66MB/s，支持猝发传输（Burst Transfer）模式，提升数据传输效率 | MB/s | |
| 扩展接口 | 板载1个VMEbus主/从接口（P0/J1连接器），1个PCI 2.1扩展插槽（支持图形扩展卡） | 个 | |
| 图形总线 | 专用图形局部总线，连接GPU与VRAM，速***达100MB/s，保障图形数据高速传输 | MB/s | |
| 中断控制器 | 采用MPC823中断控制器，支持16级可编程中断优先级，兼容图形中断与通用中断 | - | |
| 显示与外设I/O参数 | 显示接口 | 2路独立显示输出接口，1路VGA（模拟），1路LVDS（数字），支持双屏异显 | 路 |
| 分辨率 | VGA接口：1280×1024@60Hz；LVDS接口：1024×768@60Hz，支持调色板模式（256色/真彩色） | - | |
| 图形渲染能力 | 支持2D矢量图形、位图、字符叠加，图形填充速率≥100万像素/秒，线绘制速率≥5万线/秒 | - | |
| 串行通讯接口 | 2路异步串行接口（UART），兼容RS-232C/RS-422标准可配置，波特率230.4kbps | 路 | |
| 网络接口 | 1路10/100Mbps自适应以太网接口，兼容IEEE 802.3标准，支持TCP/IP协议 | 路 | |
| 人机交互接口 | 1路PS/2接口（支持键盘/鼠标），1路触摸屏接口（电阻式/电容式兼容） | 路 | |
| 数字量I/O | 16路通用数字量输入 + 16路通用数字量输出，TTL电平，输入支持中断触发 | 路 | |
| 调试接口 | 1路JTAG调试接口 + 1路串口调试接口，支持在线调试、程序及图形性能分析 | 路 | |
| 电气与环境参数 | 供电电压 | +5V DC（主供电，电流≤6A）、+3.3V DC（核心供电，电流≤4A），支持宽压输入±10%波动 | V |
| 功耗 | 满负载运行（含图形渲染）≤35W，空闲状态≤18W | W | |
| 工作温度范围 | 工业级宽温设计，-40~85℃（连续工作），-55~100℃（短时间工作，≤1小时） | ℃ | |
| 抗振动性能 | 符合IEC 60068-2-6标准，5~2000Hz频率范围，10g加速度，持续振动2小时无故障 | - | |
| 抗电磁干扰性能 | 符合EN 55022 Class B电磁辐射标准，EN 55024抗扰度标准，适应工业强干扰环境 | - | |
| 机械与软件参数 | 外形尺寸 | 标准VMEbus 6U板卡尺寸，233.35mm（长）× 160.02mm（宽）× 25mm（厚），符合IEC 60297规范 | mm |
| 安装方式 | VMEbus标准机架安装，配备导槽、防误插销及加固螺丝孔，支持热插拔（需总线管理模块） | - | |
| 支持操作系统 | VxWorks 5.5+（带图形库）、QNX 6.2+、嵌入式Linux 2.4+（带FrameBuffer驱动）、VRTX 4.2+ | - |
三、功能特点
- 运算与图形双核心，处理能力均衡：采用PowerPC 603e通用处理器与MC68340专用GPU的双核心架构，PowerPC 603e 166MHz主频可实现166 MIPS运算速度，负责实时数据采集、控制逻辑求解及系统管理；MC68340 GPU具备专业2D图形渲染能力，支持矢量图形、位图及字符叠加，图形填充速率超100万像素/秒，可快速渲染工业控制界面、数据趋势图、报警弹窗等复杂图形。双核心通过专用图形总线协同工作，图形数据由GPU独立处理，不占用通用运算资源，确保系统运算与图形显示互不干扰。
- 双显示接口配置，显示方案灵活：板载VGA模拟接口与LVDS数字接口，支持双屏独立显示（异显），VGA接口支持1280×1024高分辨率，适配工业显示器；LVDS接口支持1024×768分辨率，适配嵌入式平板显示模块，可满足多画面监控场景需求，如轨道交通调度中同时显示路况图与控制参数。支持256色、16位真彩色等多种调色板模式，可根据应用需求调整显示精度与内存占用，平衡显示效果与系统资源消耗。
- 完善人机交互，操作体验优异：集成PS/2接口（支持键盘/鼠标）与触摸屏接口（兼容电阻式/电容式），可灵活构建按键、鼠标或触摸屏等多种人机交互方案，适配工业现场不同操作场景。触摸屏接口支持坐标与校准功能，配合GPU的图形叠加能力，可实现点击、拖拽、缩放等直观操作，如通过触摸屏直接调整控制参数、切换显示界面；系统支持中断触发式交互响应，操作指令响应延迟≤10ms，确保人机交互的流畅性。
- VMEbus扩展架构，系统集成便捷：采用VMEbus Revision D规范总线，速***达66MB/s，可无缝兼容MVME系列扩展模块，如通过MVME310数字量I/O模块扩展控制通道，通过MVME420模拟量采集模块采集现场数据，通过MVME710通讯模块扩展通讯接口。板载PCI扩展插槽支持接入第三方图形增强卡，可升级至更***别的图形处理能力，如3D渲染或更高分辨率显示，提升系统未来扩展性。
- 工业级环境适应，运行稳定可靠：按照工业级标准设计，采用宽温封装芯片及高可靠性元器件，支持-40~85℃连续工作，可适配高温车间、寒冷户外等***环境。通过EN 55024电磁兼容测试，内置电源滤波电路与信号罩，可抵抗工业现场电机、变频器产生的电磁干扰，确保图形显示无闪烁、数据传输无错误。板卡采用加固接插件与导槽设计，抗振动性能符合IEC 60068-2-6标准，在移动设备（如工程机械）中仍能稳定运行。
- 多重存储保障，数据安全可控：配备128MB ECC校验主内存（可扩至512MB）、32MB专用VRAM及256KB电池备份NVRAM，ECC内存可自动纠正单比特错误，保障运算数据可靠性；VRAM专用存储图形数据，提升渲染效率；NVRAM存储系统配置参数、显示界面布局及校准数据，电池备份确保断电后数据不丢失，下次上电可直接恢复上次运行状态，无需重新配置。
- 专业图形开发支持，研发效率提升：支持VxWorks、QNX等主流嵌入式系统，配套摩托罗拉图形开发工具链（如MVME Graphics Library），提供丰富的图形API接口，***可直接调用预定义的按钮、仪表盘、趋势图等控件，快速构建图形界面，无需从零开发渲染算法。工具链支持界面可视化编辑与仿真调试，可在PC端预览界面效果后至板卡运行，大幅缩短图形应用研发周期。
- 状态监控与调试，运维便捷：板载LED状态指示灯阵列，可实时显示电源、处理器运行、GPU状态、显示接口及各外设工作状态，运维人员可通过指示灯快速判断系统运行状态。配备JTAG调试接口与串口调试接口，支持通用运算与图形处理双核心的联合调试，可监控GPU渲染帧率、内存占用等关键参数，通过调试接口快速图形显示异常、交互响应延迟等问题，缩短维护时间。
四、工作原理
Motorola 作为图形处理嵌入式单板计算机，以“硬件初始化-系统引导-运算与渲染协同-人机交互-显示输出”为核心工作流程，依托双核心架构及专用图形总线，实现“数据采集-运算处理-图形渲染-显示交互”的完整闭环，具体工作机制如下：
- 硬件初始化与自检：系统上电后，PowerPC 603e处理器从Flash ROM加载引导程序，启动硬件初始化流程，依次配置处理器内核、内存控制器、中断控制器、VMEbus接口及板载外设；同时初始化MC68340 GPU，配置图形分辨率、调色板模式及显示接口参数，并检测VRAM完整性。自检环节通过ECC校验检测主内存，通过图形信号环回测试验证GPU与显示接口可用性；若检测故障，通过LED指示灯报错并将故障代码存入NVRAM，同时启动故障安全模式（显示故障信息）。
- 系统引导与图形驱动加载：硬件自检通过后，引导程序加载嵌入式操作系统及图形驱动程序，图形驱动完成GPU与显示接口的底层配置，建立操作系统与GPU的通讯桥梁。操作系统初始化内存管理单元，划分主内存（通用运算）与VRAM（图形存储）独立区域，避免内存访问冲突；同时加载人机交互设备驱动（键盘、触摸屏），配置交互中断响应机制，为后续操作做好准备。
- 数据运算与图形渲染协同：应用程序启动后，PowerPC 603e处理器通过VMEbus扩展模块采集现场传感器数据（如温度、压力），完成控制逻辑运算后，将需要显示的数据（如实时参数、报警状态）通过专用图形总线发送至GPU；GPU根据预设的界面布局，调用图形库接口将数据渲染为对应的图形元素（如数字显示、趋势曲线、报警图标），并将渲染后的图形数据存储至VRAM。渲染过程中，GPU独立占用图形总线与VRAM资源，不影响处理器的实时运算任务，确保两者并行运行。
- 人机交互响应与数据反馈：用户通过键盘、鼠标或触摸屏进行操作时，交互设备产生中断请求，中断控制器将请求发送至PowerPC 603e处理器，处理器暂停当前低优先级任务，执行中断服务程序，解析操作指令（如参数调整、界面切换）。若指令涉及数据运算（如修改控制参数），处理器完成运算后更新相关数据并同步至GPU；若指令涉及图形操作（如界面切换），处理器向GPU发送渲染指令，GPU快速切换至对应界面的图形数据并更新显示，整个交互响应过程延迟≤10ms。
- 显示输出与实时更新：GPU从VRAM中读取渲染完成的图形数据，按照配置的分辨率与帧率（默认60Hz）通过VGA或LVDS接口输出至显示设备；对于实时更新的数据（如趋势图、动态参数），处理器将更新后的数据实时同步至GPU，GPU采用局部刷新技术（仅更新变化的图形区域），避免全画面重渲染，降低系统资源占用，确保显示画面的流畅性与实时性，如工业控制中趋势图的动态刷新无卡顿。
