一、产品概述
ABB Advant OCS / S800 I/O 系统配套的高精度信号采集与前置处理单元板，属于工控系统模拟量信号预处理核心板卡，广泛适配ABB工业DCS控制系统、大型传动变频系统、电力变流监控系统。该板卡主要负责现场各类模拟传感信号的隔离采集、滤波整形、信号放大、模数预处理，为上位主控单元提供稳定、的标准化信号源，解决工业现场信号干扰、信号衰减、波形畸变等问题。

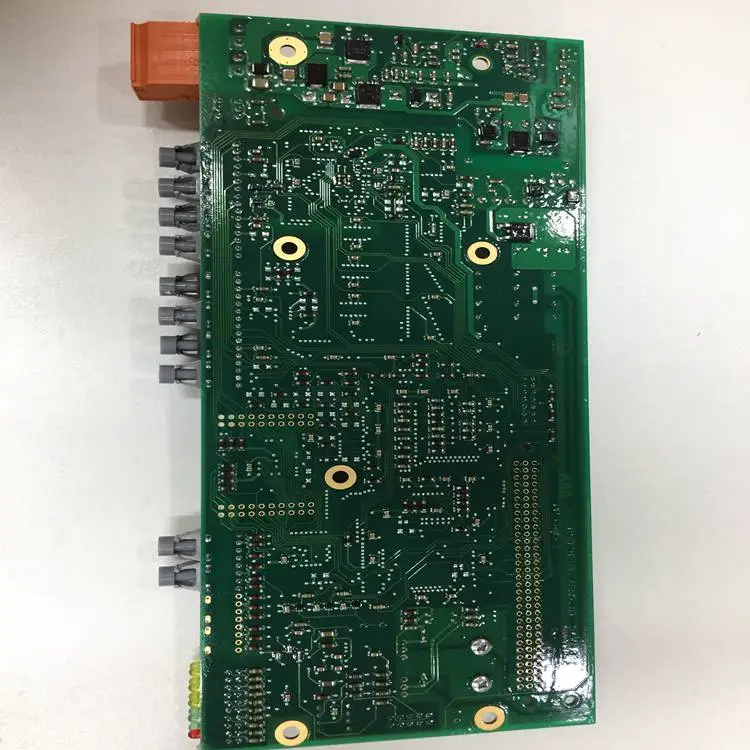

PFSK162 3BSE015088R1板卡搭载高精度运算放大电路、多级硬件滤波回路、电气隔离模块与实时信号诊断单元，支持多路模拟量信号并行预处理，可适配温度、压力、流量、液位、振动等工业常规传感信号。整机采用工业级宽温元器件、全通道电气隔离、无机械损耗模块化设计，具备***的抗电磁干扰、抗振动、耐温防潮能力，通过CE、UL、IEC工业安全认证。主要用于化工、电力、冶金、油气、水处理等行业DCS系统信号采集扩容、老旧板卡替换、现场信号失真故障整改、工控系统精度升级改造项目。
二、硬件结构与组成
1. 多路模拟信号隔离采集单元
板卡集成多路独立模拟量采集通道，每路通道配备专属隔离电路、限流保护与浪涌元件，实现现场原始传感信号与系统控制回路的完全电气隔离，***现场地电位差、高频谐波、静电冲击反向灌入主控系统。支持标准工业模拟信号接入，可同步采集电压、电流类传感信号，单通道独立工作互不干扰，单路信号故障不会影响其余通道正常采集与运算，保障系统容错运行性能。
2. 高精度信号放大与整形单元
内置工业级高精度运算放大器，针对现场微弱传感信号进行放大、波形整形与降噪处理，可有效过滤工业现场高频杂波、脉冲干扰、基线漂移问题，修正长距离布线导致的信号衰减、波形畸变，将非标准原始信号转换为规整、稳定的标准化信号，大幅提升后端模数转换精度与系统采集准确度。
3. 多级硬件滤波降噪单元
搭载RC无源滤波+有源精密滤波双重架构，针对工业现场50/60Hz工频干扰、变频器高频谐波、设备启停脉冲干扰进行分层过滤。硬件实时滤波无需软件运算参与，响应速度快、滤波效果稳定，可消除信号抖动、跳变、杂点问题，保障连续工艺工况下信号采集的平稳性，适配高干扰工业生产环境。
4. 板间总线数据交互单元
板卡配置标准化背板总线接口，适配ABB S800 I/O机架总线协议，可快速接入DCS系统机架，实时向上位主控板传输预处理后的标准化信号数据，同步接收系统下发的通道使能、量程校准、参数复位、通道等控制指令。总线回路自带静电防护、浪涌与数据校验机制，避免数据丢包、错乱、误传输，保障上下层数据闭环交互稳定。
5. 实时故障诊断与状态指示单元
板卡面板集成多组LED状态指示灯，包含PWR电源、RUN运行、COM通讯、FAULT故障四大核心状态显示。PWR常亮代表板卡供电正常；RUN持续闪烁表示板卡程序正常运行、信号预处理有序执行；COM闪烁代表总线数据交互正常；FAULT点亮则标识通道信号异常、线路故障、供电异常、总线通讯中断或板卡硬件故障。所有故障代码、通道异常记录、信号采集数据均可通过ABB官方组态软件读取、溯源与导出。
6. 工业级加固PCB壳体单元
采用V0级阻燃耐高温PCB基板，元器件采用加固焊接工艺，适配标准ABB机架插槽式安装。背板触点采用镀金抗氧化工艺，耐腐蚀、耐氧化、耐长期机械振动，接触性能稳定可靠。板卡整体集成电磁结构，配合机架柜体接地，可有效抵御柜内大功率设备、变频器、接触器产生的电磁干扰，无运动机械部件，免日常磨损维护，适配工业24小时不间断运行工况。
三、技术参数
（一）信号采集与处理参数
适配系统：ABB Advant OCS、S800 I/O DCS控制系统 采集信号类型：标准工业电压、电流模拟量信号 信号处理方式：硬件放大、波形整形、多级滤波、电气隔离预处理 采集精度：满量程误差≤±0.1%FS 响应速度：硬件实时处理，信号响应延时≤0.5ms 通道隔离：单通道相互隔离、信号侧与系统总线侧完全电气隔离 抗干扰规格：工频干扰、高频谐波、脉冲干扰、基线漂移 诊断能力：线路断线、信号超量程、信号异常波动、供电欠压、总线通讯故障在线实时检测
（二）整机电气参数
额定供电电压：24VDC（允许输入范围18~36VDC） 整机典型功耗：≤5W 信号隔离耐压：≥2000VDC电气隔离强度 工作制式：连续不间断24h运行 热插拔支持：不支持机架带电插拔 总线协议：适配ABB S800 I/O专用内部总线协议 配套组态软件：ABB Control Builder、Advant Operator Station 原产地：瑞典
（三）环境防护参数
工作温度：-20℃ ~ +70℃ 存储运输温度：-40℃ ~ +85℃ 相对湿度：5%~95%RH，无凝露、无腐蚀性酸碱气体、无盐雾侵蚀 防护等级：IP20（密闭机柜内部专用） 污染等级：2级工业标准 电磁兼容：IEC 61000-4 工业抗干扰标准 振动标准：符合IEC 60068-2-6，适配工业设备长期持续振动工况 运行海拔：≤2500m
（四）机械安装参数
安装方式：ABB标准S800机架插槽式垂直安装 外形尺寸：标准工控机架单槽尺寸 整机重量：约0.38kg 基材材质：阻燃耐高温PCB、镀金背板触点、集成电磁结构
四、产品功能与特性
1. 全通道电气隔离，***干扰串扰
采用单通道独立电气隔离架构，现场信号侧与系统控制侧完全绝缘，阻断工业现场地电位差、高压浪涌、电磁谐波向主控系统传导，有效避免信号串扰、采集漂移、主控板卡击穿等问题，从硬件层面保障DCS系统运行安全与信号采集稳定性。
2. 硬件高精度预处理，提升系统采集精度
依托硬件电路完成信号放大、整形、降噪、滤波全流程预处理，无需占用主控系统运算资源，可修正长距离布线导致的信号衰减、波形畸变，过滤杂波干扰，输出平稳规整的标准化信号，大幅提升温度、压力、流量等工艺参数的采集精度，保障工艺调节度。
3. 多通道并行独立处理，容错性能优异
板卡多路采集通道相互独立工作，单一路线路故障、信号异常、传感器损坏仅触发对应通道故障告警，自动异常信号，不会影响其他通道信号采集与系统整体运行，设备无需紧急停机，适配连续化生产工艺，降低非计划停机风险。
4. 全维度硬件自诊断，故障快速
搭载实时硬件自诊断机制，全天候监测供电状态、总线通讯、通道信号、线路工况，可识别断线、短路、超量程、信号波动、通讯中断等各类故障，自动锁存故障时序与故障点位，运维人员可通过组态软件快速排查问题，大幅缩短故障检修时长。
5. 标准化兼容设计，替换改造便捷
严格遵循ABB S800 I/O系统硬件规范，总线定义、插槽尺寸、供电引脚、通讯协议完全适配同系列系统，老旧损坏板卡可原位直接替换，无需改动现场布线、机柜接线与系统组态逻辑，仅需简单参数校验即可投入运行，大幅降低技改停机成本。
6. 宽温长效工业设计，适配恶劣工况
选用工业级宽温***元器件，可在高低温、潮湿、多粉尘、强振动的严苛工业环境中长期稳定运行，元器件老化速率低、使用寿命长，无机械磨损部件，免高频次日常维护，完全满足工业设备长年不间断运行需求。
五、适用工况与应用场景
电力行业：火电厂、水电厂、变电站DCS控制系统，辅机设备状态监测、工艺模拟信号采集、机组参数预处理。
化工石化行业：炼化、煤化工、精细化工反应装置、输送机组、换热系统温度、压力、流量信号采集预处理，防爆区域工控系统信号处理。
冶金重业：轧钢、烧结、除尘、高炉设备工控系统模拟信号采集，高电磁干扰工况下信号降噪与预处理。
水处理与环保行业：污水、净水、烟气脱硫脱硝系统工艺参数采集，传感器远距离布线信号修正与稳定处理。
通用工业场景：大型暖通、空压机、线自动化控制系统信号预处理，老旧工控系统精度升级、信号故障整改。
