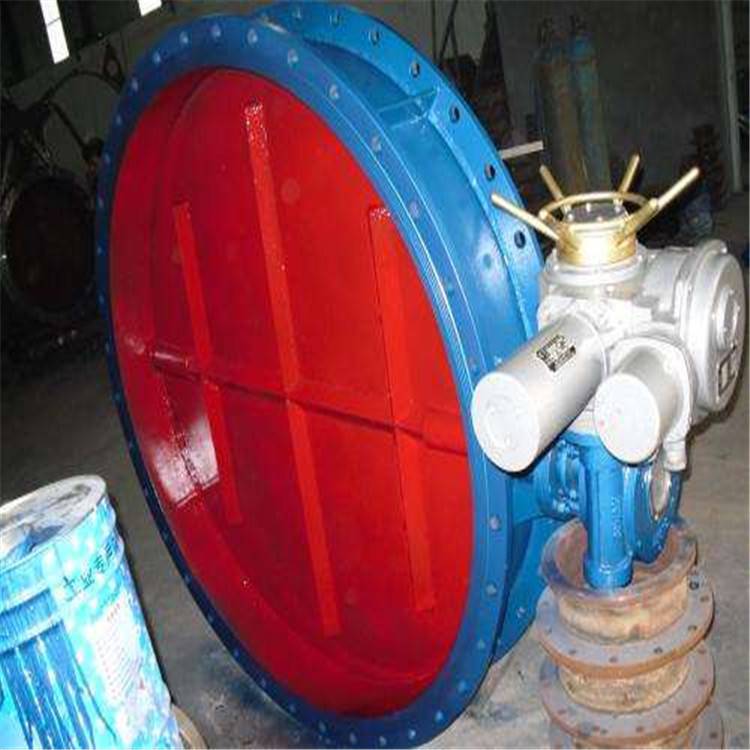

深圳市阀门经销商D641W-1C DN1400 煤气含尘气体高温烟道通风蝶阀

¥399.00 1个起批
¥299.00 ≥2个

参数

D641W-1C产品特性
宣球品牌
D641W-1C DN1400型号

发货地上海奉贤区 5天内发货供货总量69个

上海宣球泵阀有限公司 7年: 进入店铺在线咨询

珠海市阀门经销商D641W-1C DN1600 气动法兰式通风蝶阀高温气动通风蝶阀 ¥299.00

汕头市阀门经销商D941W-1C DN50 法兰式铸钢硬密封蝶阀管道式通风蝶阀 ¥299.00

肇庆市阀门经销商D941W-1C DN65 烟气电动蝶阀铸钢电动排烟蝶阀 ¥299.00

江门市阀门经销商D941W-1C DN80 通风电动蝶阀体化电动通风法兰蝶阀 ¥299.00

茂名市阀门经销商D941W-1C DN100 低压管道通风蝶阀铸钢电动通风蝶阀 ¥299.00

佛山市阀门经销商D941W-1C DN125 通风调节铸钢蝶阀工业管道式通风蝶阀 ¥299.00

产品详情

【简单介绍】

D641W-1C气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用

【详细说明】

D641W气动通风蝶阀

一、D641W气动通风蝶阀 百科基础知识

D641W气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、D641W气动通风蝶阀 执行机构
采用GT或AT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

三、D641W气动通风蝶阀 采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、D641W气动通风蝶阀 主要技术参数
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.05 0.25 0.6
试验压力强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质煤气、含尘气体、烟道气等。
适用温度 ≦425℃

五、D641W气动通风蝶阀 主要零件的材质

零件名称材料
阀体     铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板     铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈   与阀体相同
阀杆     碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料     氟塑料、柔性石墨

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1350	490	168	12
900	1040	990	200	1450	540	168	14
1000	1140	1090	220	1550	590	208	14
1100	1240	1190	220	1800	640	208	14
1200	1340	1290	240	1900	690	208	14
1300	1440	1390	240	2020	760	208	16
1400	1540	1490	260	2120	810	248	16
1500	1640	1590	260	2220	860	248	16
1600	1740	1690	280	2390	980	248	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
